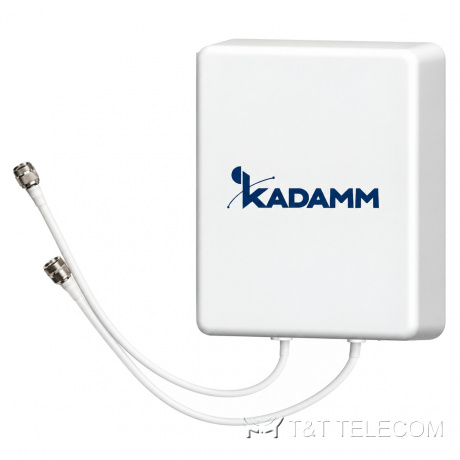

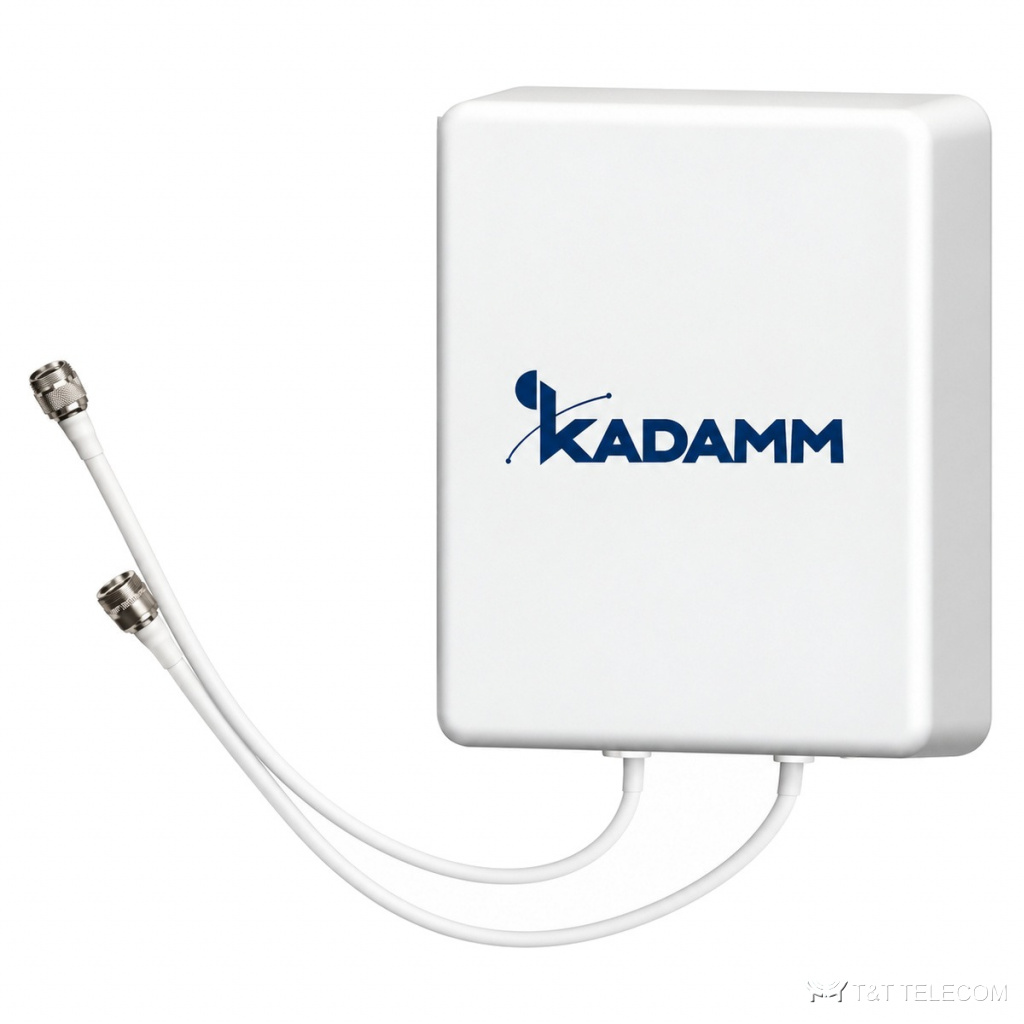

KADAMM I-ATP7-698/6000M — панельная направленная антенна 698–6000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP7-698/6000M — направленная антенна для помещений. В DAS-проектах I-ATP7-698/6000M раздаёт сигнал сотовой связи по этажам и помещениям. Основные данные I-ATP7-698/6000M: полоса 698–6000 МГц; усиление 8 дБи; ширина луча 70°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 50 Вт.
Где применяют
- Через I-ATP7-698/6000M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATP7-698/6000M.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 6 | 7 | 8 | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° | 70° | 75° | 50° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 60° | 80° | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | 20 | 25 | 18 |
| Поляризация | ±45° | |||
| КСВН | ≤1,8 (698–960 МГц), ≤2,2 (1710–2700, 3300–4000 и 4800–6000 МГц) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 −153 −153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Масса антенны | 1,2 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+70 °C |
| Крепление | на стену |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATP7-698/6000M: 698–6000 МГц.
- Усиление I-ATP7-698/6000M — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP7-698/6000M: в горизонтальной плоскости 70°, в вертикальной 75° / 60° / 80° / 35°.
- Разъёмы I-ATP7-698/6000M — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATP7-698/6000M: на стену.
- Габариты и масса I-ATP7-698/6000M: 306 × 250 × 86 мм, 1,2 кг.
Поставка и документы
Поставляем KADAMM I-ATP7-698/6000M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится I-ATP7-698/6000M?
Н.а стену
Что нужно для подбора I-ATP7-698/6000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP7-698/6000M.
Какие частоты поддерживает I-ATP7-698/6000M?
Рабочая полоса I-ATP7-698/6000M — 698–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
