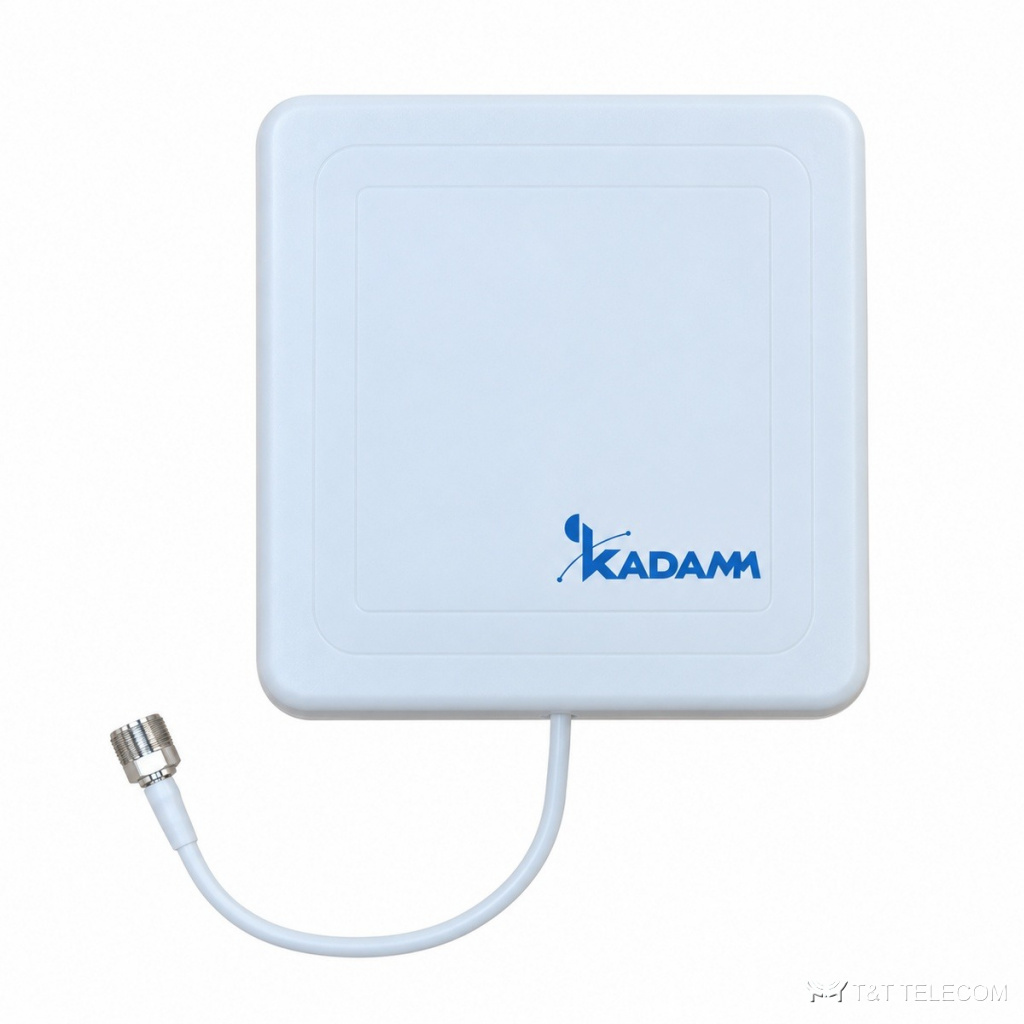

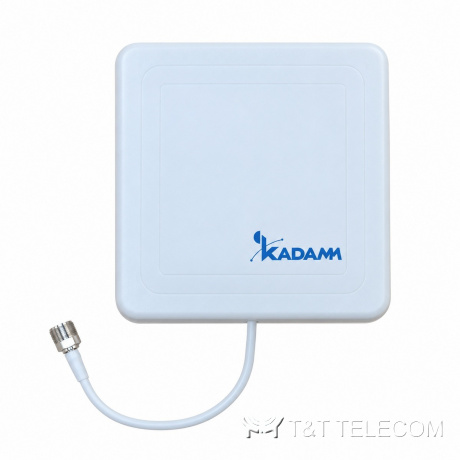

KADAMM I-ATP7-698/4960S — внутренняя панельная антенна 4G/5G 698–4960 МГц, 6,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP7-698/4960S — направленная антенна для помещений. I-ATP7-698/4960S устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры I-ATP7-698/4960S: полоса 698–960 МГц и 1710–2700 МГц и 3300–4960 МГц; усиление 6,5 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Где применяют
- Диапазоны I-ATP7-698/4960S: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP7-698/4960S.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4960 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4960 МГц | ||
| Коэффициент усиления, дБи | 4 | 5 | 6,5 |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,0 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 166 × 156 × 43 мм |
| Размеры упаковки | 224 × 163 × 68 мм |
| Масса антенны | 0,3 кг |
| Материал радома | PP |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø698–960 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой I-ATP7-698/4960S — 698–960 МГц и 1710–2700 МГц и 3300–4960 МГц.
- Коэффициент усиления I-ATP7-698/4960S — 6,5 дБи; больше усиление — уже луч.
- Разъёмы I-ATP7-698/4960S — 1×N; кабельные сборки готовят под них заранее.
- Монтаж I-ATP7-698/4960S: Ø698–960 мм.
- Габариты и масса I-ATP7-698/4960S: 166 × 156 × 43 мм, 0,3 кг.
Поставка и документы
KADAMM I-ATP7-698/4960S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится I-ATP7-698/4960S?
Ø.698–960 мм
Что нужно для подбора I-ATP7-698/4960S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP7-698/4960S.
Какие частоты поддерживает I-ATP7-698/4960S?
Рабочая полоса I-ATP7-698/4960S — 698–960 МГц и 1710–2700 МГц и 3300–4960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
