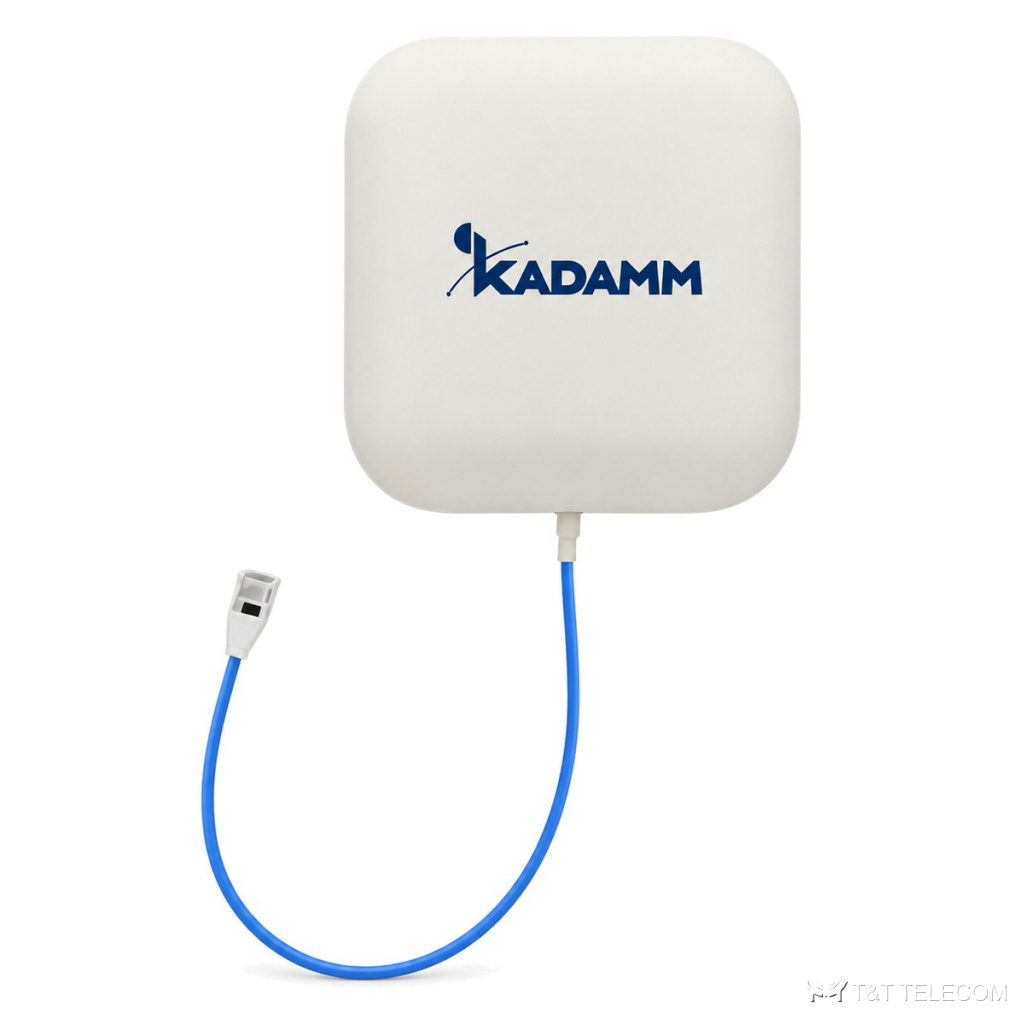

KADAMM I-ATP7-698/4000A — панельная направленная антенна 698–4000 МГц
Панельные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP7-698/4000A — направленная антенна для помещений. В DAS-проектах I-ATP7-698/4000A раздаёт сигнал сотовой связи по этажам и помещениям. Коротко о I-ATP7-698/4000A: полоса 698–4000 МГц; усиление 8,5 дБи; ширина луча 68°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 100 Вт.
Для каких задач
- Полоса I-ATP7-698/4000A охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP7-698/4000A.
Технические характеристики
| Параметр | 698–806 МГц | 806–960 МГц | 1710–2170 МГц | 2200–2700 МГц | 3400–4000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3400–4000 МГц | ||||
| Коэффициент усиления, дБи | 5 ± 0,5 | 6 ± 0,5 | 7 ± 0,5 | 7,5 ± 0,5 | 8,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° | 80° | 65° | 60° | 55° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 73° | 70° | 60° | 60° | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 5 | 8 | 10 | 15 | 10 |
| Поляризация | Вертикальная | ||||
| КСВН | ≤1,8 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 180 × 170 × 60 мм |
| Масса антенны | 0,40 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
| Крепление | на стену |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATP7-698/4000A: 698–4000 МГц.
- Усиление I-ATP7-698/4000A — 8,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP7-698/4000A: в горизонтальной плоскости 68°, в вертикальной 73° / 70° / 60° / 60° / 30°.
- Разъёмы I-ATP7-698/4000A — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATP7-698/4000A: на стену.
- Габариты и масса I-ATP7-698/4000A: 180 × 170 × 60 мм, 0,40 кг.
Поставка и документы
Подберём KADAMM I-ATP7-698/4000A под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у I-ATP7-698/4000A?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP7-698/4000A?
8,5 дБи. Ширина луча — 68°.
Как крепится I-ATP7-698/4000A?
Н.а стену
