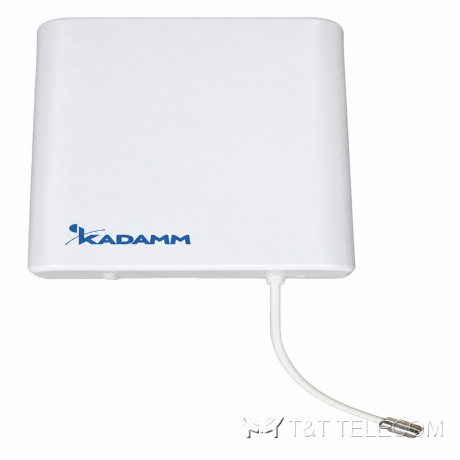

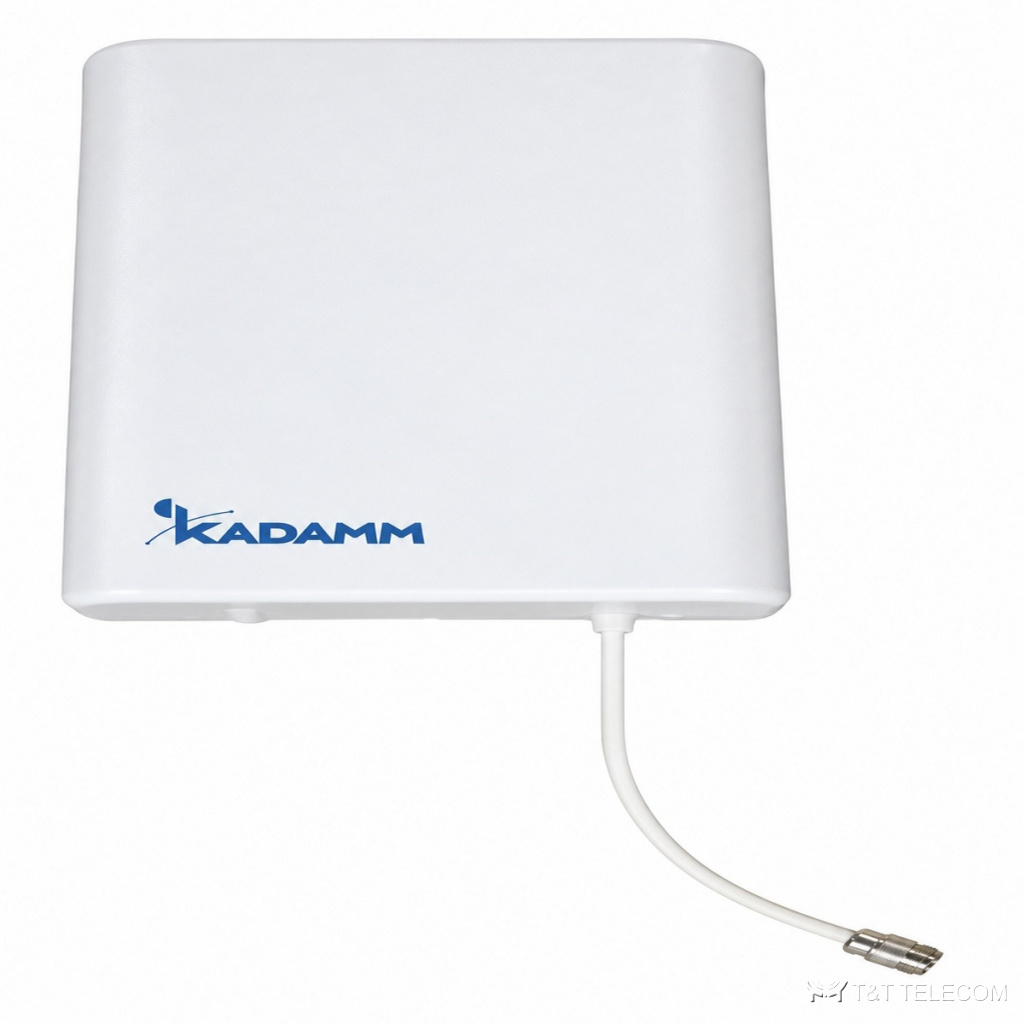

KADAMM I-ATP7-698/2700S — внутренняя панельная антенна 4G/5G 698–2700 МГц, 6,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP7-698/2700S — направленная антенна для помещений. I-ATP7-698/2700S устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры I-ATP7-698/2700S: полоса 698–800 МГц и 800–960 МГц и 1710–2700 МГц; усиление 6,5 дБи; ширина луча 90°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Где применяют
- Полоса I-ATP7-698/2700S охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Склады, производственные цеха, гостиницы — I-ATP7-698/2700S.
Технические характеристики
| Параметр | 698–800 МГц | 800–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | ≥5 | ≥5,5 | ≥6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥8 | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,8 (698–800 МГц), ≤1,5 (800–960 МГц), ≤1,5 (1710–2700 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 284 × 180 × 67 мм |
| Масса антенны | 0,8 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATP7-698/2700S — 698–800 МГц и 800–960 МГц и 1710–2700 МГц.
- Усиление I-ATP7-698/2700S — 6,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP7-698/2700S: в горизонтальной плоскости 90°.
- Под разъёмы I-ATP7-698/2700S (1×4.3-10) подбирают джамперы и переходы.
- Габариты и масса I-ATP7-698/2700S: 284 × 180 × 67 мм, 0,8 кг.
Поставка и документы
Подберём KADAMM I-ATP7-698/2700S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у I-ATP7-698/2700S?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP7-698/2700S?
6,5 дБи. Ширина луча — 90°.
Что нужно для подбора I-ATP7-698/2700S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP7-698/2700S.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATP7-698/2700S — техническое описание 981.34 КБ
