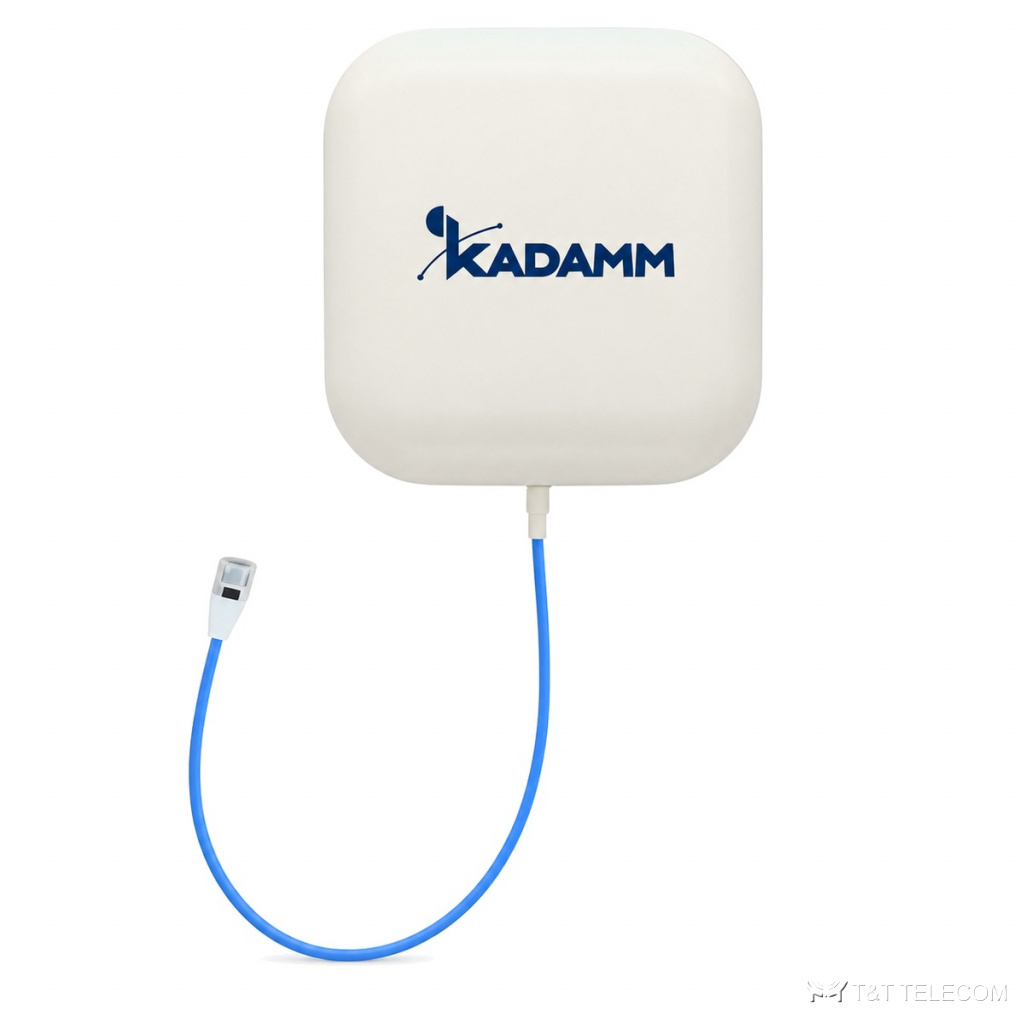

KADAMM I-ATP7-698/2700A — панельная направленная антенна 698–2700 МГц
Панельные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP7-698/2700A — направленная антенна для помещений. В DAS-проектах I-ATP7-698/2700A раздаёт сигнал сотовой связи по этажам и помещениям. Коротко о I-ATP7-698/2700A: полоса 698–2700 МГц; усиление 7,5 дБи; ширина луча 71°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 100 Вт.
Для каких задач
- Диапазоны I-ATP7-698/2700A: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP7-698/2700A.
Технические характеристики
| Параметр | 698–806 МГц | 806–960 МГц | 1710–2170 МГц | 2200–2700 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |||
| Коэффициент усиления, дБи | 5 ± 0,5 | 6 ± 0,5 | 7 ± 0,5 | 7,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° | 80° | 65° | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 73° | 70° | 60° | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 5 | 8 | 10 | 15 |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,8 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 180 × 170 × 60 мм |
| Масса антенны | 0,40 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
| Крепление | на стену |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATP7-698/2700A — 698–2700 МГц.
- Коэффициент усиления I-ATP7-698/2700A — 7,5 дБи; больше усиление — уже луч.
- Ширина луча I-ATP7-698/2700A: в горизонтальной плоскости 71°, в вертикальной 73° / 70° / 60° / 60°.
- Под разъёмы I-ATP7-698/2700A (1×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATP7-698/2700A: на стену.
- Габариты и масса I-ATP7-698/2700A: 180 × 170 × 60 мм, 0,40 кг.
Поставка и документы
KADAMM I-ATP7-698/2700A поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у I-ATP7-698/2700A?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP7-698/2700A?
7,5 дБи. Ширина луча — 71°.
Как крепится I-ATP7-698/2700A?
Н.а стену
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATP7-698/2700A — техническое описание 190.15 КБ
