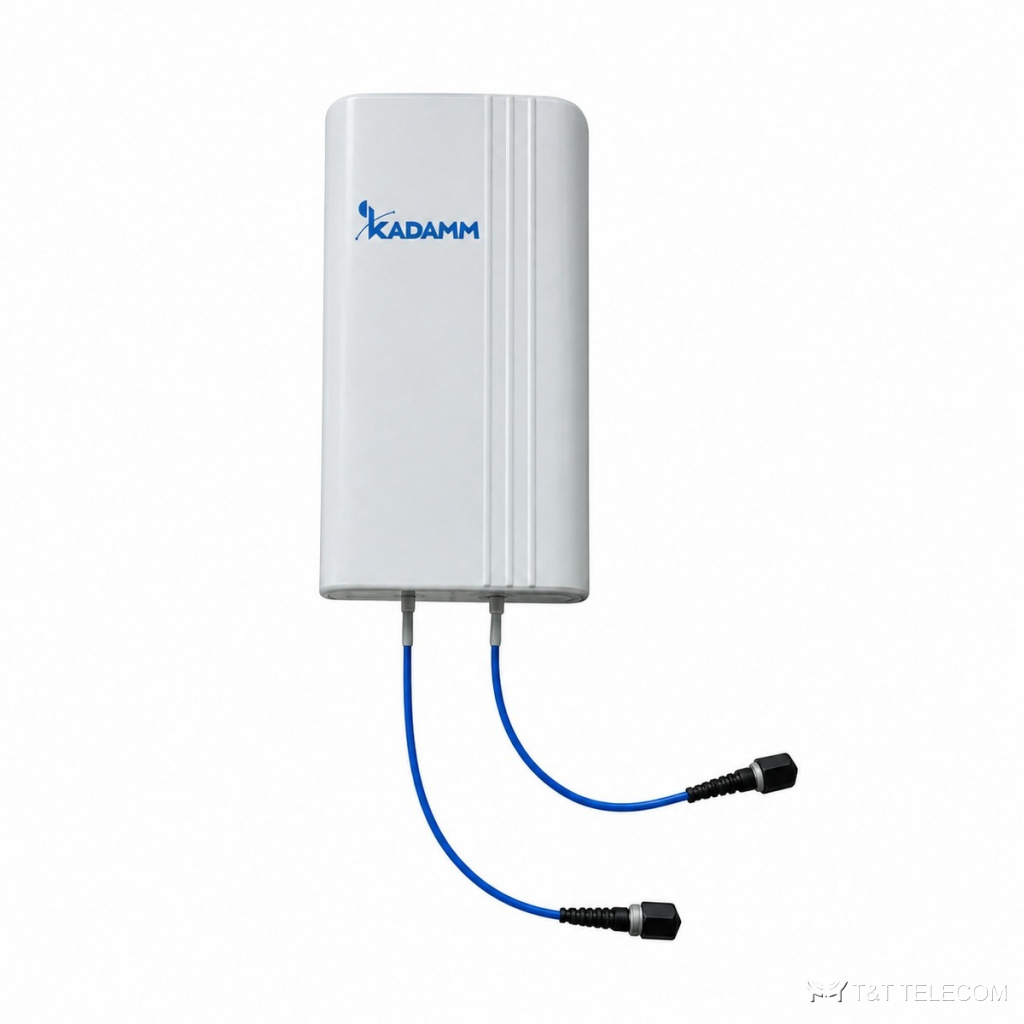

KADAMM I-ATP7-690/3800M — внутренняя панельная антенна 4G/5G MIMO 690–3800 МГц, 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP7-690/3800M: направленная антенна для помещений. I-ATP7-690/3800M устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Коротко о I-ATP7-690/3800M: полоса 690–960 МГц и 1710–2200 МГц и 2200–2700 МГц и 3400–3800 МГц; усиление 7 дБи; поляризация две линейные (v+h); разъёмы 2×4.3-10; мощность до 50 Вт.
Где применяют
- Через I-ATP7-690/3800M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP7-690/3800M.
Технические характеристики
| Параметр | 690–960 МГц | 1710–2200 МГц | 2200–2700 МГц | 3400–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 690–960 / 1710–2700 / 3400–3800 МГц | |||
| Коэффициент усиления, дБи | 5,5 ± 1 | 7 ± 0,5 | 7 ± 0,5 | 6 ± 1,0 |
| Поляризация | Две линейные (V+H) | |||
| КСВН | ≤2 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Материал радома | ПВХ |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATP7-690/3800M — 690–960 МГц и 1710–2200 МГц и 2200–2700 МГц и 3400–3800 МГц.
- Усиление I-ATP7-690/3800M — 7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъёмы I-ATP7-690/3800M — 2×4.3-10; кабельные сборки готовят под них заранее.
Поставка и документы
KADAMM I-ATP7-690/3800M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у I-ATP7-690/3800M?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP7-690/3800M?
7 дБи.
Что нужно для подбора I-ATP7-690/3800M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP7-690/3800M.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATP7-690/3800M — техническое описание 183.44 КБ
