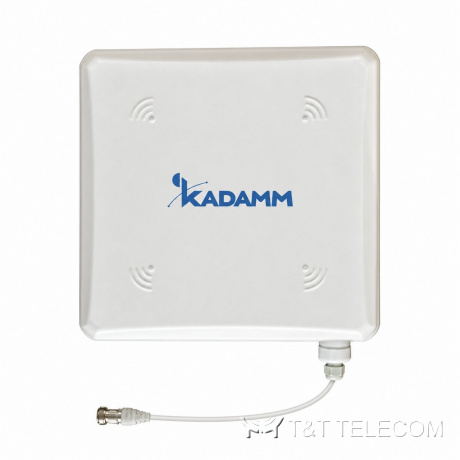

KADAMM I-ATP7-380/2700S — внутренняя панельная антенна 380–2700 МГц, 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

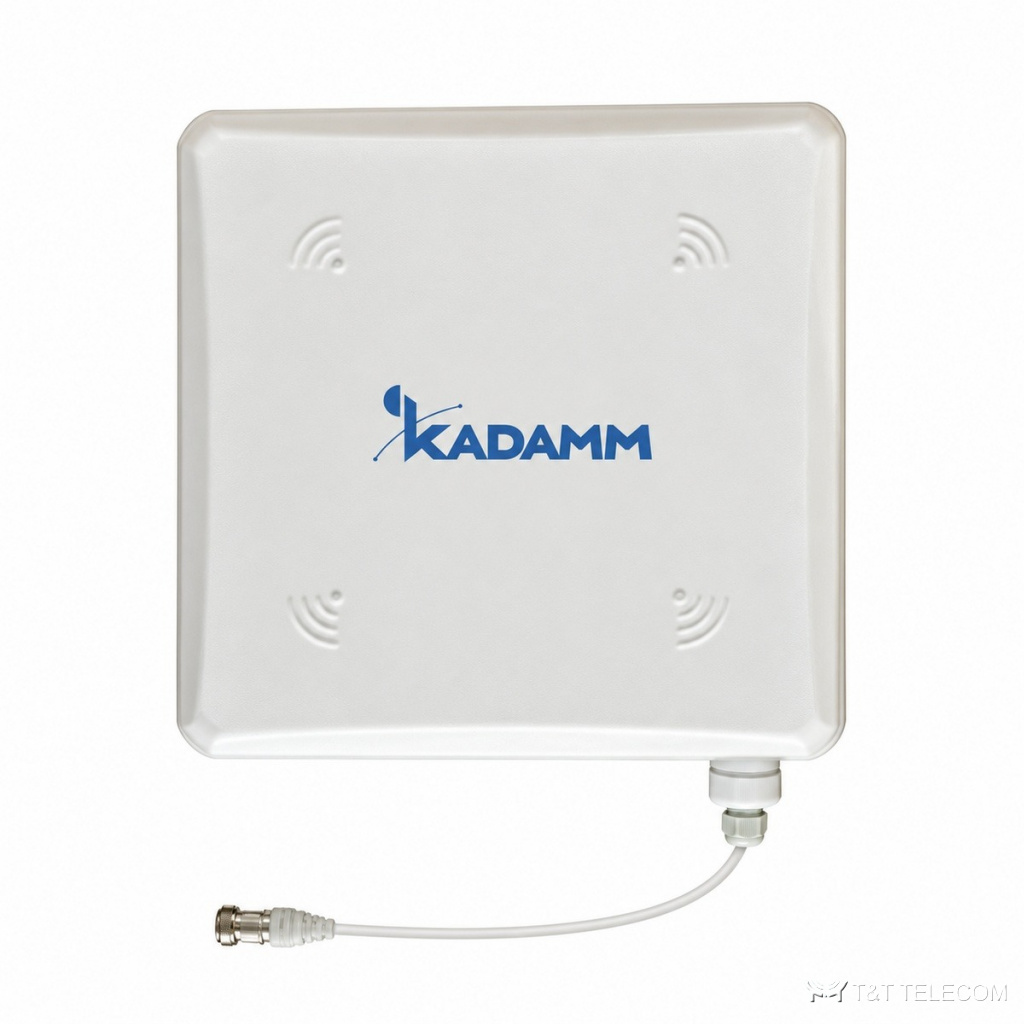

Модель KADAMM I-ATP7-380/2700S — направленная антенна для помещений. I-ATP7-380/2700S — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры I-ATP7-380/2700S: полоса 380–698 МГц и 698–960 МГц и 1710–2700 МГц; усиление 7 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Где применяют
- Диапазоны I-ATP7-380/2700S: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP7-380/2700S.
Технические характеристики
| Параметр | 380–698 МГц | 698–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 380–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 3 ± 1,5 | 4 ± 1,5 | 7 ± 1,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 110° | 50° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 (380–698 и 698–960 МГц), ≤2,0 (1710–2700 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | (261 × 249 × 71,5) ± 1,5 мм |
| Масса антенны | 0,8 кг |
| Цвет радома | Белый |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATP7-380/2700S — 380–698 МГц и 698–960 МГц и 1710–2700 МГц.
- Усиление I-ATP7-380/2700S — 7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP7-380/2700S: в вертикальной 90° / 110° / 50°.
- Разъёмы I-ATP7-380/2700S — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATP7-380/2700S: (261 × 249 × 71,5) ± 1,5 мм, 0,8 кг.
Поставка и документы
KADAMM I-ATP7-380/2700S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у I-ATP7-380/2700S?
7 дБи.
Что нужно для подбора I-ATP7-380/2700S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP7-380/2700S.
Какие частоты поддерживает I-ATP7-380/2700S?
Рабочая полоса I-ATP7-380/2700S — 380–698 МГц и 698–960 МГц и 1710–2700 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
