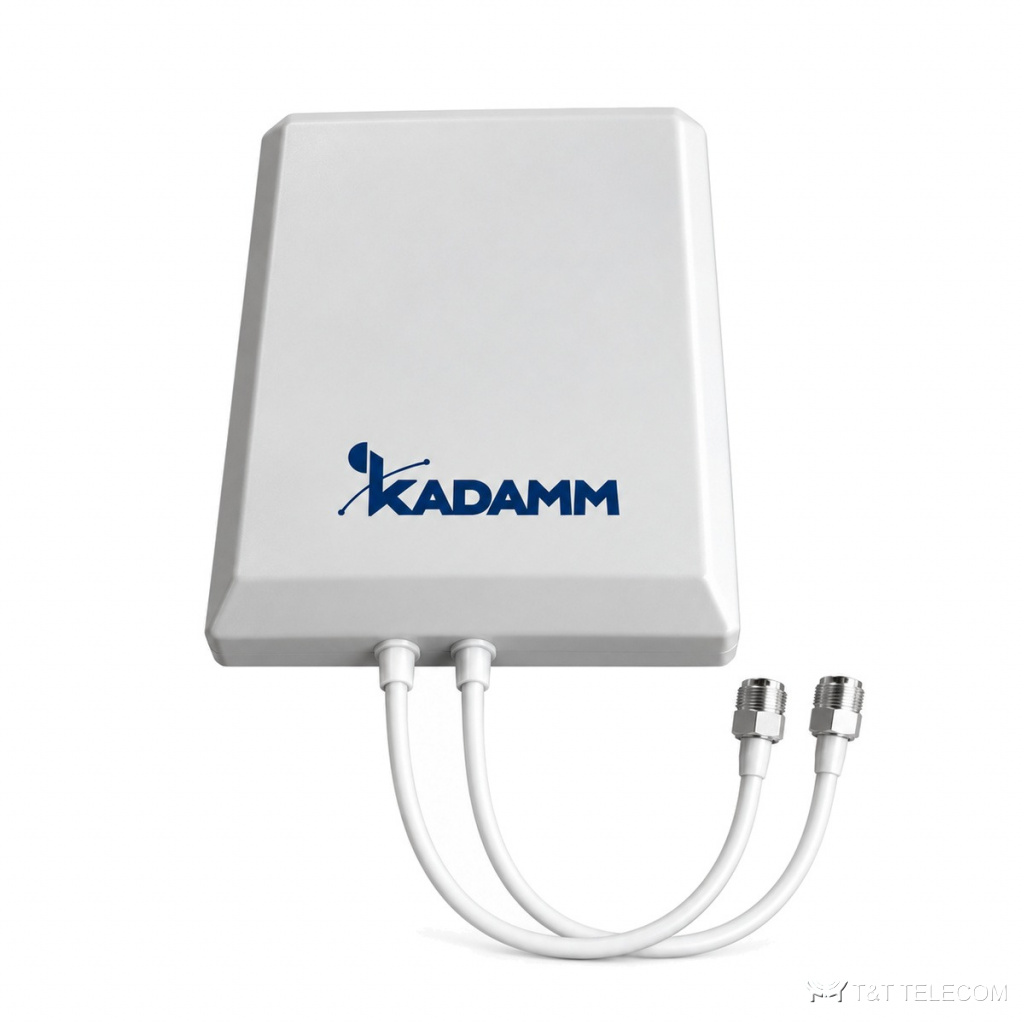

KADAMM I-ATP5-698/3800M: направленная антенна для помещений. I-ATP5-698/3800M — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Основные данные I-ATP5-698/3800M: полоса 698–3800 МГц; усиление 6 дБи; ширина луча 90°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 50 Вт.
Где применяют
- Диапазоны I-ATP5-698/3800M: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP5-698/3800M.
Технические характеристики
| Параметр | 698–806 МГц | 806–960 МГц | 1710–2700 МГц | 3400–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3400–3800 МГц | |||
| Коэффициент усиления, дБи | 4 ± 1 | 4 ± 1 | 5 ± 1 | 6 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 10° | 100 ± 10° | 80 ± 15° | 80 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90 ± 20° | 90 ± 20° | 60 ± 15° | 60 ± 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥8 | ≥8 | ≥10 | ≥10 |
| Поляризация | ±45° | |||
| КСВН | менее 1,8 | менее 1,5 | менее 1,5 | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥18 | ≥18 | ≥23 | ≥23 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−145 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10, кабель 300 мм (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 307 × 192 × 68 мм |
| Размеры упаковки | 440 × 330 × 610 мм |
| Масса антенны | 0,85 кг |
| Масса в упаковке | 1,3 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATP5-698/3800M: 698–3800 МГц.
- Коэффициент усиления I-ATP5-698/3800M — 6 дБи; больше усиление — уже луч.
- Ширина луча I-ATP5-698/3800M: в горизонтальной плоскости 90°, в вертикальной 90 ± 20° / 90 ± 20° / 60 ± 15° / 60 ± 15°.
- Разъёмы I-ATP5-698/3800M — 2×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATP5-698/3800M: 307 × 192 × 68 мм, 0,85 кг.
Прежние обозначения I-ATP5-698/3800M в документации: KADAMM K81703846M. По любому из них поставляется эта модель.
Поставка и документы
Подберём KADAMM I-ATP5-698/3800M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATP5-698/3800M?
Рабочая полоса I-ATP5-698/3800M — 698–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATP5-698/3800M?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP5-698/3800M?
6 дБи. Ширина луча — 90°.
