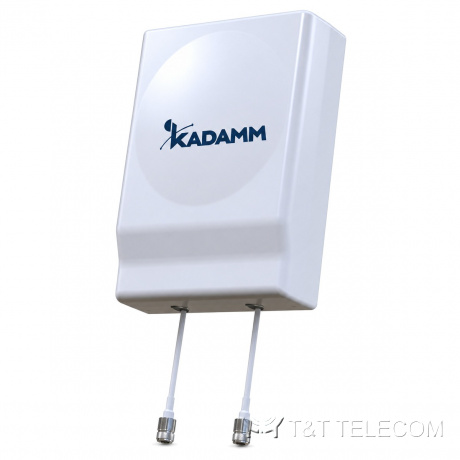

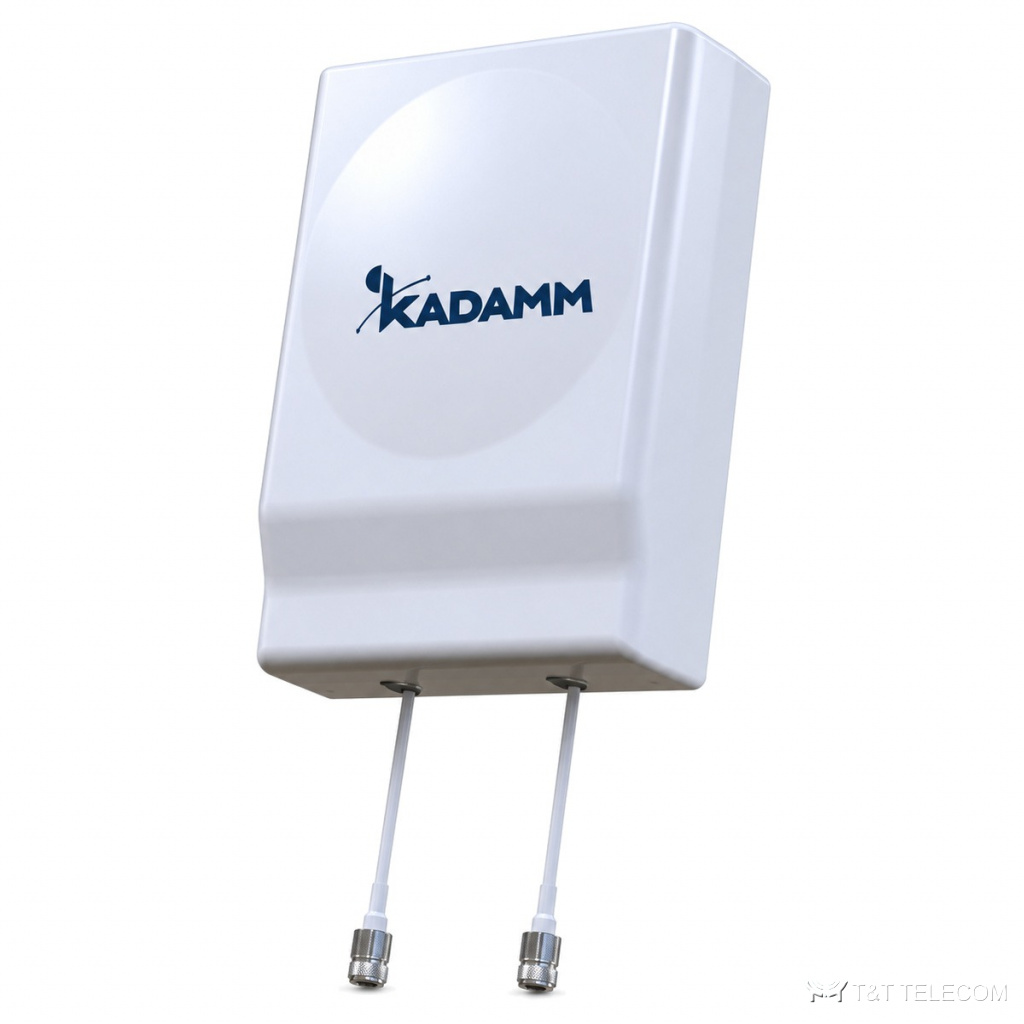

KADAMM I-ATP5-698/2700M — внутренняя направленная антенна 698–960 / 1710–2700 МГц, 8 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP5-698/2700M — направленная антенна для помещений. В DAS-проектах I-ATP5-698/2700M раздаёт сигнал сотовой связи по этажам и помещениям. Ключевые параметры I-ATP5-698/2700M: полоса 698–2700 МГц; усиление 8 дБи; ширина луча 69°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 50 Вт.
Где применяют
- Диапазоны I-ATP5-698/2700M: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Склады, производственные цеха, гостиницы — I-ATP5-698/2700M.
Технические характеристики
| Параметр | 698–806 МГц | 806–960 МГц | 1710–2200 МГц | 2200–2700 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |||
| Коэффициент усиления, дБи | 7 | 7 | 8 | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 75° | 75° | 65° | 62° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 60° | 60° | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | |||
| Поляризация | ±45° | |||
| КСВН | менее 1,9 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−140 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N или 4.3-10, кабель 300 мм (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 260 × 185 × 75 мм |
| Размеры упаковки | 440 × 330 × 610 мм |
| Масса антенны | 0,78 кг |
| Масса в упаковке | 1,28 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой I-ATP5-698/2700M — 698–2700 МГц.
- Усиление I-ATP5-698/2700M — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP5-698/2700M: в горизонтальной плоскости 69°, в вертикальной 65° / 60° / 60° / 60°.
- Под разъёмы I-ATP5-698/2700M (2×4.3-10) подбирают джамперы и переходы.
- Габариты и масса I-ATP5-698/2700M: 260 × 185 × 75 мм, 0,78 кг.
Прежние обозначения I-ATP5-698/2700M в документации: KADAMM K81702778M. По любому из них поставляется эта модель.
Поставка и документы
KADAMM I-ATP5-698/2700M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора I-ATP5-698/2700M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP5-698/2700M.
Какие частоты поддерживает I-ATP5-698/2700M?
Рабочая полоса I-ATP5-698/2700M — 698–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATP5-698/2700M?
2×4.3-10. Другие исполнения — уточняйте при заказе.
