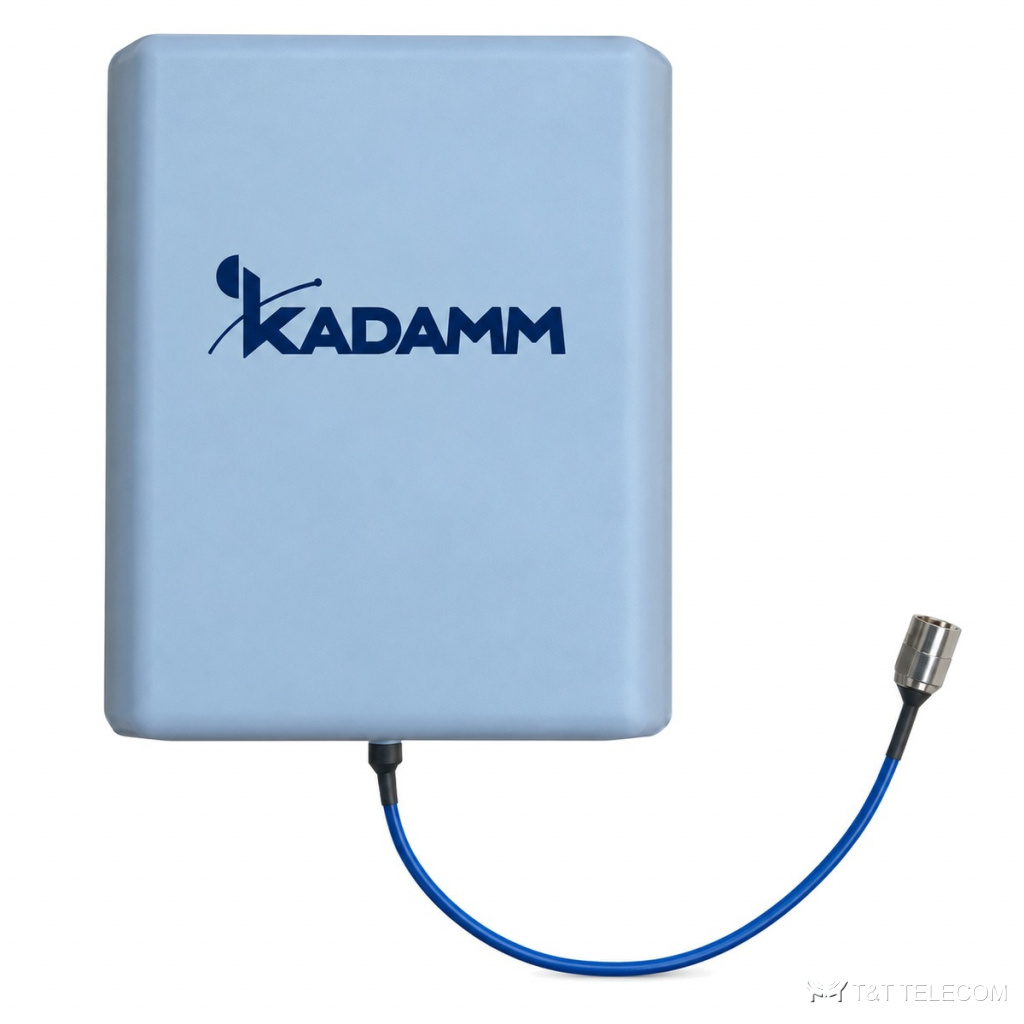

KADAMM I-ATP5-698/2700 — внутренняя направленная антенна 698–960 / 1710–2700 МГц, 5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP5-698/2700: направленная антенна для помещений. В DAS-проектах I-ATP5-698/2700 раздаёт сигнал сотовой связи по этажам и помещениям. Коротко о I-ATP5-698/2700: полоса 698–2700 МГц; усиление 5 дБи; ширина луча 103°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до уточняйте у менеджера.
Для каких задач
- Полоса I-ATP5-698/2700 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Склады, производственные цеха, гостиницы — I-ATP5-698/2700.
Технические характеристики
| Параметр | 698–800 МГц | 800–960 МГц | 1710–2200 МГц | 2200–2500 МГц | 2500–2700 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||||
| Коэффициент усиления, дБи | 5 ± 1 8 ± 1 6 ± 1 6 ± 1 | ||||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 115 ± 20° | 95 ± 15° | 75 ± 15° | 115 ± 15° | 115 ± 20° |
| Поляризация | Вертикальная | ||||
| КСВН | ≤1,8 (698–960 МГц), ≤1,6 (1710–2700 МГц) | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−140 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 210 × 180 × 44 мм |
| Размеры упаковки | 250 × 210 × 55 мм |
| Масса антенны | 0,572 кг |
| Масса в упаковке | 0,667 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATP5-698/2700: 698–2700 МГц.
- Усиление I-ATP5-698/2700 — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP5-698/2700: в горизонтальной плоскости 103°.
- Разъёмы I-ATP5-698/2700 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATP5-698/2700: 210 × 180 × 44 мм, 0,572 кг.
В старых спецификациях I-ATP5-698/2700 может значиться как KADAMM K81702758S — это та же антенна.
Поставка и документы
Поставляем KADAMM I-ATP5-698/2700 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATP5-698/2700?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP5-698/2700.
Какие частоты поддерживает I-ATP5-698/2700?
Рабочая полоса I-ATP5-698/2700 — 698–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATP5-698/2700?
1×4.3-10. Другие исполнения — уточняйте при заказе.
