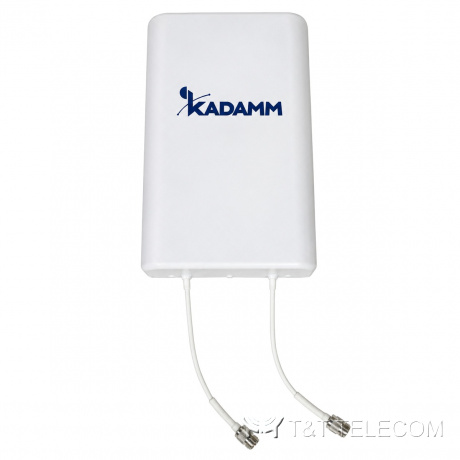

KADAMM AP-707938X77M02 — внутренняя направленная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 7 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

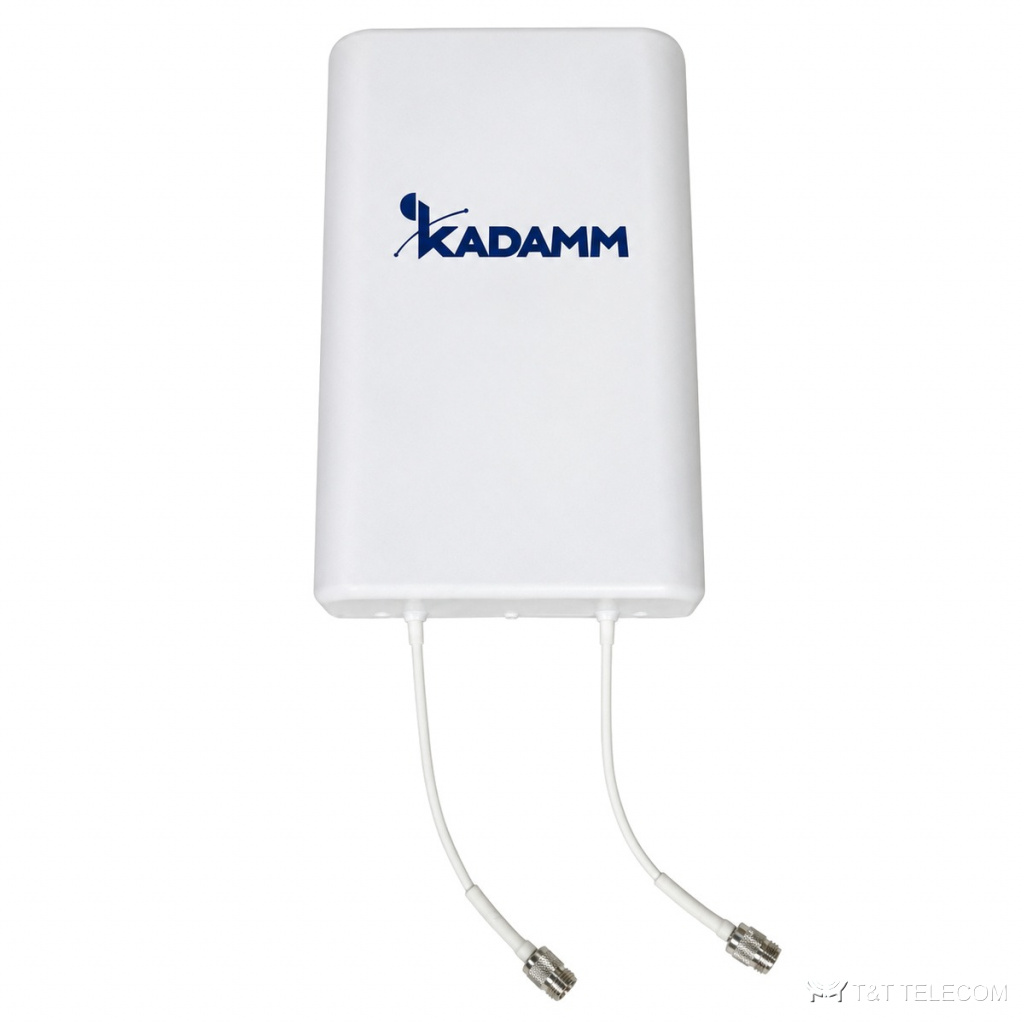

KADAMM I-ATP5-6938M02 — направленная антенна для помещений. I-ATP5-6938M02 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATP5-6938M02: полоса 698–3800 МГц; усиление 7 дБи; ширина луча 72°; поляризация ±45°; разъёмы 2×4.3-10; мощность до уточняйте у менеджера.
Где применяют
- Диапазоны I-ATP5-6938M02: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP5-6938M02.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | ≥7,0 ± 1 | ≥7,0 ± 1 | ≥6,5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 70 ± 15° | 60 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70 ± 10° | 65 ± 10° | 60 ± 10° |
| Поляризация | ±45° | ||
| КСВН | ≤1,8 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Грозозащита | Заземление по постоянному току | ||
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 или 2×розетка N (IEC 61169-54) |
| Размеры (В × Ш × Г) | 320 × 210 × 73 мм |
| Масса антенны | 1,0 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой I-ATP5-6938M02 — 698–3800 МГц.
- Усиление I-ATP5-6938M02 — 7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP5-6938M02: в горизонтальной плоскости 72°, в вертикальной 70 ± 10° / 65 ± 10° / 60 ± 10°.
- Разъёмы I-ATP5-6938M02 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATP5-6938M02: 320 × 210 × 73 мм, 1,0 кг.
Поставка и документы
KADAMM I-ATP5-6938M02 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у I-ATP5-6938M02?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP5-6938M02?
7 дБи. Ширина луча — 72°.
Что нужно для подбора I-ATP5-6938M02?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP5-6938M02.
| . |
|---|
