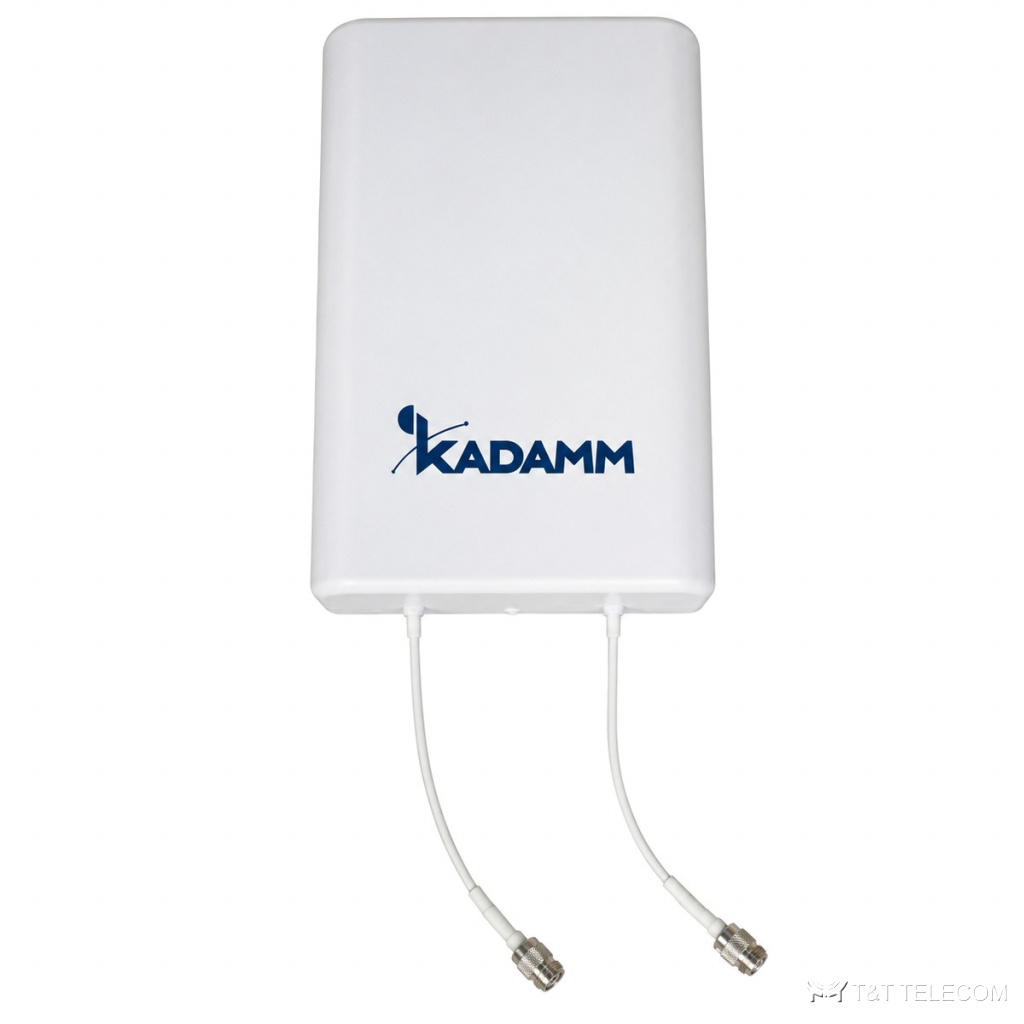

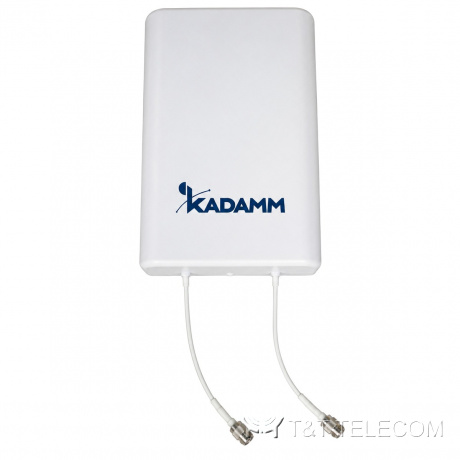

KADAMM AP-707927X56M02 — внутренняя направленная антенна 698–960 / 1710–2700 МГц, 6,5 дБи, 2 порта
Панельные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP5-6927M02: направленная антенна для помещений. В DAS-проектах I-ATP5-6927M02 раздаёт сигнал сотовой связи по этажам и помещениям. Основные данные I-ATP5-6927M02: полоса 698–2700 МГц; усиление 6,5 дБи; ширина луча 70°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 50 Вт.
Где применяют
- Полоса I-ATP5-6927M02 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Склады, производственные цеха, гостиницы — I-ATP5-6927M02.
Технические характеристики
| Параметр | 698–800 МГц | 800–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 2×≥5 | 2×≥5,5 | 2×≥6,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ||
| Поляризация | ±45° | ||
| КСВН | ≤1,8 | ||
| Развязка между входами, дБ | ≥20 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 320 × 210 × 73 мм |
| Масса антенны | 1,1 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление | на стену |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATP5-6927M02: 698–2700 МГц.
- Коэффициент усиления I-ATP5-6927M02 — 6,5 дБи; больше усиление — уже луч.
- Ширина луча I-ATP5-6927M02: в горизонтальной плоскости 70°.
- Разъёмы I-ATP5-6927M02 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATP5-6927M02: на стену.
- Габариты и масса I-ATP5-6927M02: 320 × 210 × 73 мм, 1,1 кг.
Поставка и документы
Подберём KADAMM I-ATP5-6927M02 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATP5-6927M02?
6,5 дБи. Ширина луча — 70°.
Как крепится I-ATP5-6927M02?
Н.а стену
Что нужно для подбора I-ATP5-6927M02?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP5-6927M02.
| . |
|---|
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATP5-6927M02 — техническое описание 181.67 КБ
