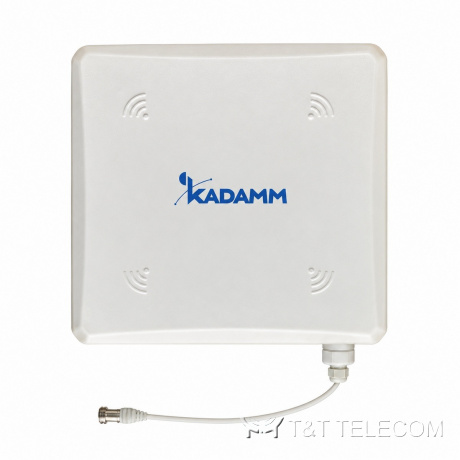

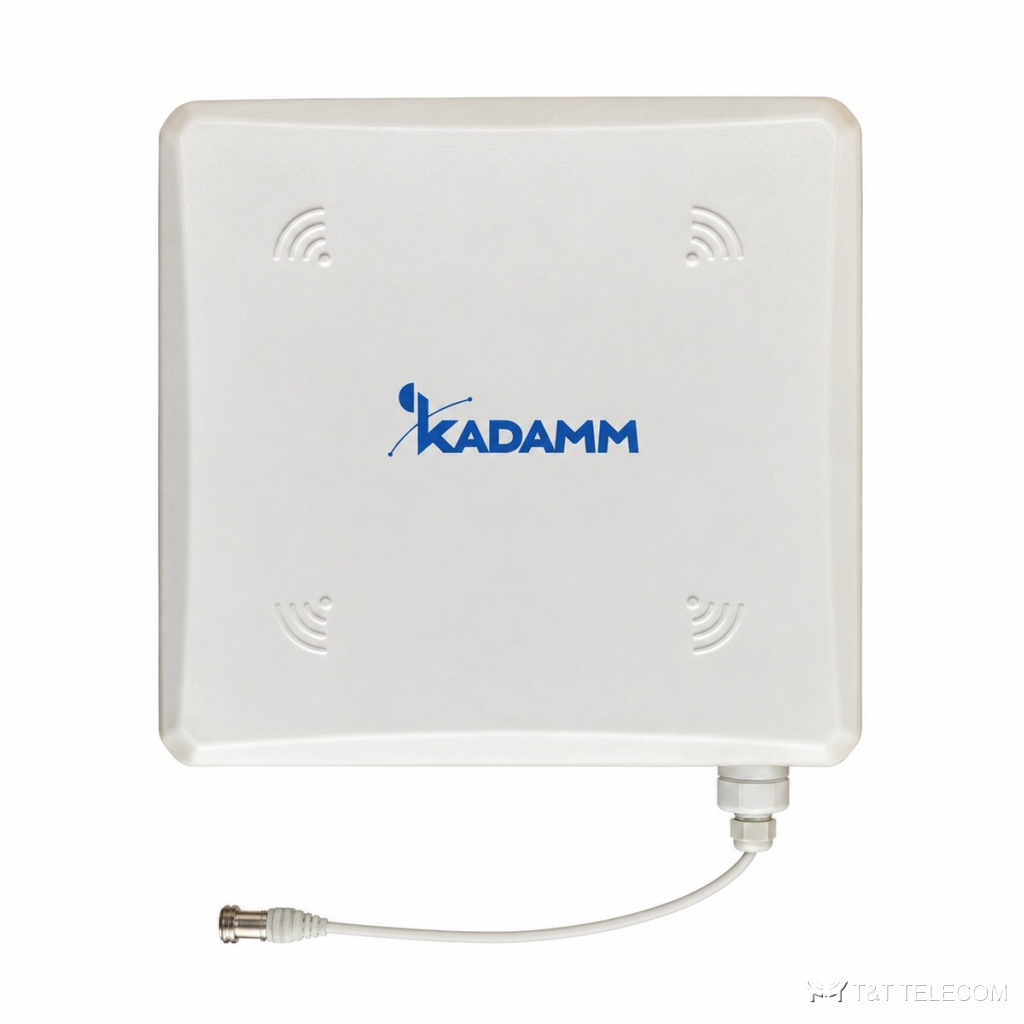

KADAMM I-ATP5-380/870S — внутренняя панельная антенна 380–870 МГц, 5 дБи
Панельные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP5-380/870S — направленная антенна для помещений. В DAS-проектах I-ATP5-380/870S раздаёт сигнал сотовой связи по этажам и помещениям. Основные данные I-ATP5-380/870S: полоса 380–400 МГц и 806–870 МГц; усиление 5 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Полоса I-ATP5-380/870S охватывает ISM 868 МГц.
- Склады, производственные цеха, гостиницы — I-ATP5-380/870S.
Технические характеристики
| Параметр | 380–400 МГц | 806–870 МГц |
|---|---|---|
| Диапазон частот | 380–400 / 806–870 МГц | |
| Коэффициент усиления, дБи | 4 ± 1 | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 100 ± 15° | 80 ± 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | (среднее значение) | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | (250 × 250 × 68) ± 1,5 мм |
| Масса антенны | 0,8 кг |
| Цвет радома | Белый |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATP5-380/870S — 380–400 МГц и 806–870 МГц.
- Усиление I-ATP5-380/870S — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP5-380/870S: в вертикальной 100 ± 15° / 80 ± 15°.
- Под разъёмы I-ATP5-380/870S (1×N) подбирают джамперы и переходы.
- Габариты и масса I-ATP5-380/870S: (250 × 250 × 68) ± 1,5 мм, 0,8 кг.
Поставка и документы
Подберём KADAMM I-ATP5-380/870S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATP5-380/870S?
Рабочая полоса I-ATP5-380/870S — 380–400 МГц и 806–870 МГц. Это ISM 868 МГц.
Какой разъём у I-ATP5-380/870S?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP5-380/870S?
5 дБи.
