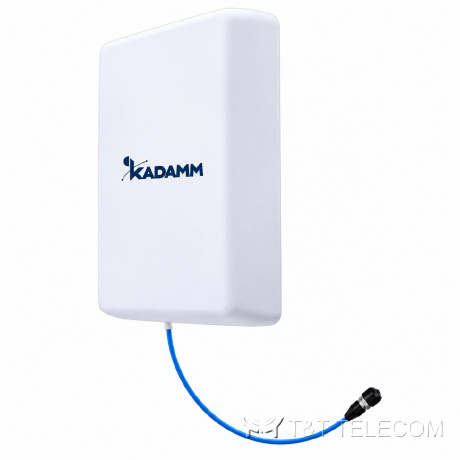

KADAMM I-ATP5-380/4000 — направленная внутренняя антенна 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц, 7 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

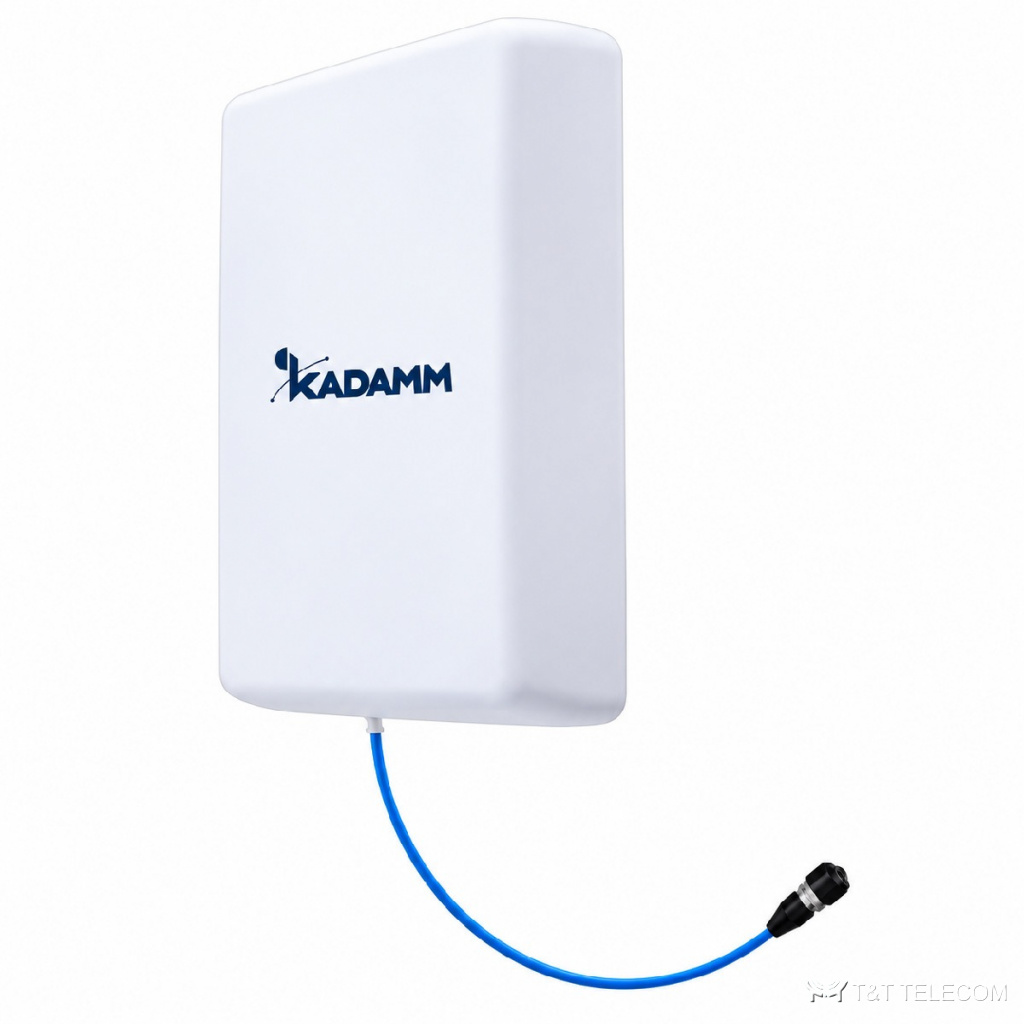

Модель KADAMM I-ATP5-380/4000 — направленная антенна для помещений. I-ATP5-380/4000 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры I-ATP5-380/4000: полоса 380–4000 МГц; усиление 7 дБи; ширина луча 95°; поляризация вертикальная; разъёмы 1×N; мощность до уточняйте у менеджера.
Область применения
- Через I-ATP5-380/4000 работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP5-380/4000.
Технические характеристики
| Параметр | 380–470 МГц | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|---|
| Диапазон частот | 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц | |||
| Коэффициент усиления, дБи | 4 | 5 | 7 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 150° | 90° | 75° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 65° | 65° | 60° |
| КСВН | ≤3,0 | ≤2,0 | ≤2,0 | ≤2,0 |
| Поляризация | Вертикальная | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | уточняйте у менеджера | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATP5-380/4000: 380–4000 МГц.
- Усиление I-ATP5-380/4000 — 7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP5-380/4000: в горизонтальной плоскости 95°, в вертикальной 75° / 65° / 65° / 60°.
- Разъёмы I-ATP5-380/4000 — 1×N; кабельные сборки готовят под них заранее.
Поставка и документы
Подберём KADAMM I-ATP5-380/4000 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATP5-380/4000?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP5-380/4000.
Какие частоты поддерживает I-ATP5-380/4000?
Рабочая полоса I-ATP5-380/4000 — 380–4000 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
Какой разъём у I-ATP5-380/4000?
1×N. Другие исполнения — уточняйте при заказе.
