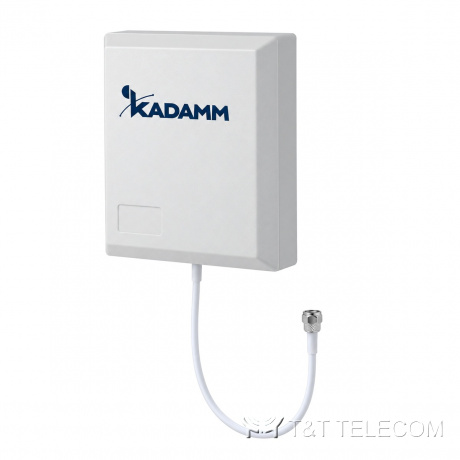

KADAMM I-ATP5-380/2700 — панельная направленная антенна 380–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

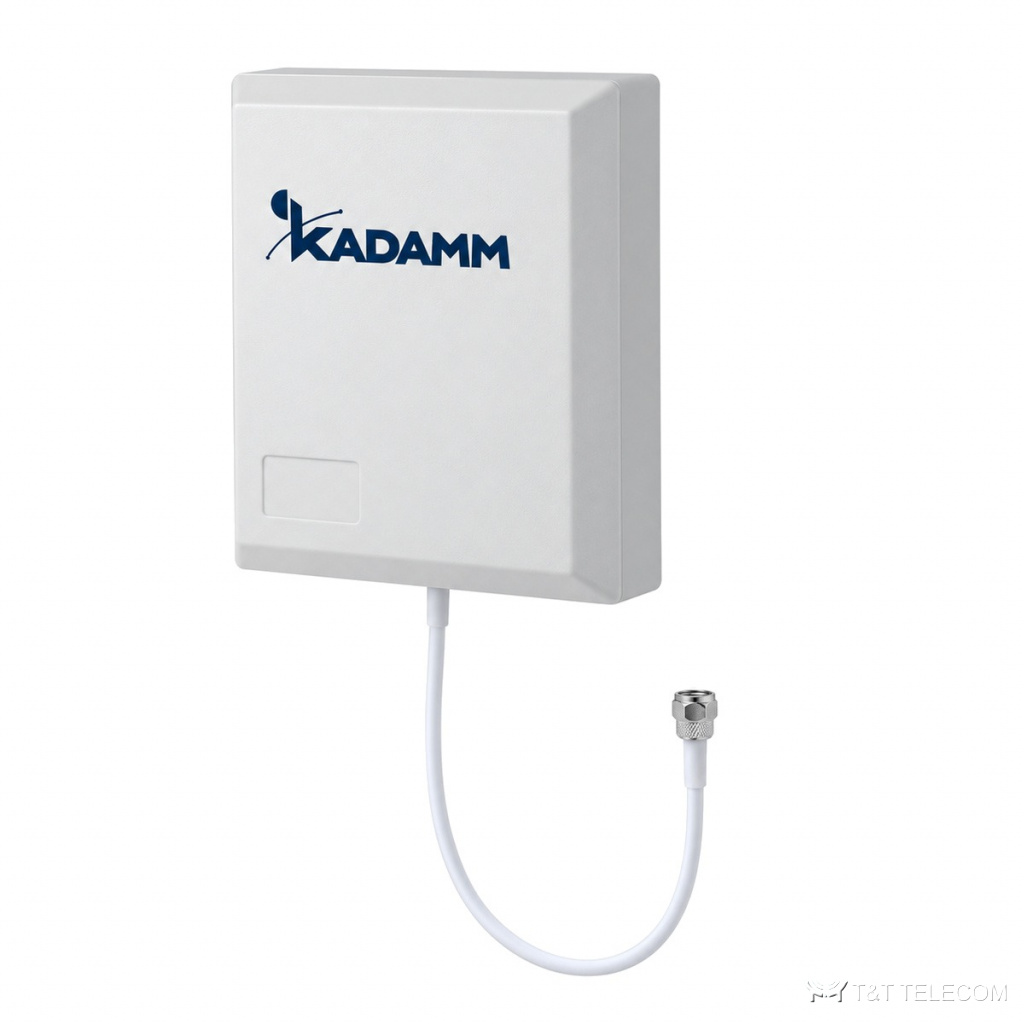

KADAMM I-ATP5-380/2700 — направленная антенна для помещений. I-ATP5-380/2700 — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Основные данные I-ATP5-380/2700: полоса 380–2700 МГц; усиление 7 дБи; ширина луча 100°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Полоса I-ATP5-380/2700 охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Склады, производственные цеха, гостиницы — I-ATP5-380/2700.
Технические характеристики
| Параметр | 380–470 МГц | 698–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 380–470 / 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 4 ± 1 | 5 ± 1 | 7 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 15° | 90 ± 10° | 75 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90 ± 10° | 80 ± 10° | 70 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥10 | ≥10 | ≥12 |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 | ≤1,8 | ≤1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | / −140 (2 × 43 дБм) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10, кабель 141, 300 мм (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 300 × 190 × 120 мм |
| Размеры упаковки | 450 × 250 × 180 мм |
| Масса антенны | 1,5 кг |
| Масса в упаковке | 3,5 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATP5-380/2700 — 380–2700 МГц.
- Усиление I-ATP5-380/2700 — 7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP5-380/2700: в горизонтальной плоскости 100°, в вертикальной 90 ± 10° / 80 ± 10° / 70 ± 10°.
- Разъёмы I-ATP5-380/2700 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATP5-380/2700: 300 × 190 × 120 мм, 1,5 кг.
Поставка и документы
Подберём KADAMM I-ATP5-380/2700 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATP5-380/2700?
7 дБи. Ширина луча — 100°.
Что нужно для подбора I-ATP5-380/2700?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP5-380/2700.
Какие частоты поддерживает I-ATP5-380/2700?
Рабочая полоса I-ATP5-380/2700 — 380–2700 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
