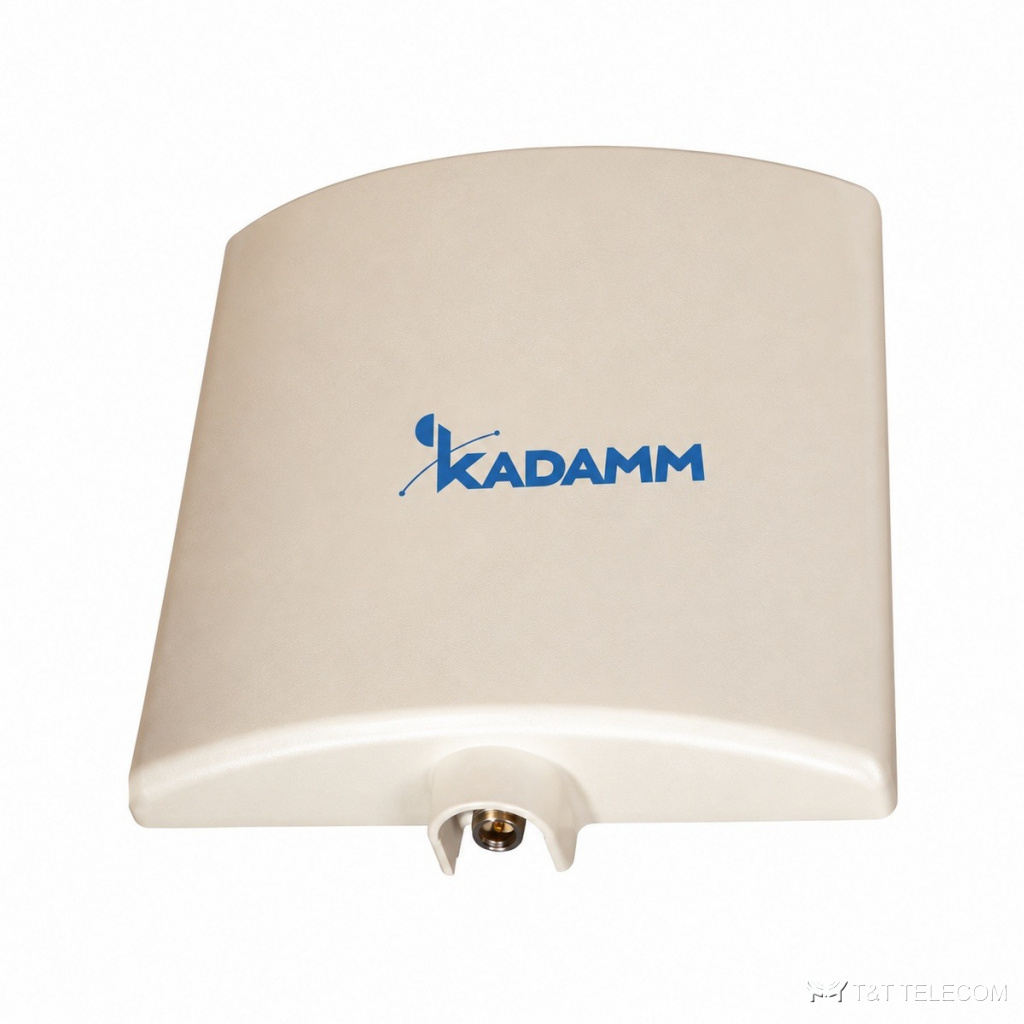

KADAMM I-ATP5-330/390S — внутренняя панельная антенна 330–390 МГц, 5 дБи
Панельные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP5-330/390S — направленная антенна для помещений. I-ATP5-330/390S — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Основные данные I-ATP5-330/390S: полоса 330–390 МГц; усиление 5 дБи; ширина луча 85°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP5-330/390S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–390 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 240 × 230 × 50 мм |
| Масса антенны | 0,35 кг |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATP5-330/390S: 330–390 МГц.
- Коэффициент усиления I-ATP5-330/390S — 5 дБи; больше усиление — уже луч.
- Ширина луча I-ATP5-330/390S: в горизонтальной плоскости 85°, в вертикальной 120°.
- Разъёмы I-ATP5-330/390S — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATP5-330/390S: 240 × 230 × 50 мм, 0,35 кг.
Поставка и документы
Подберём KADAMM I-ATP5-330/390S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATP5-330/390S?
Рабочая полоса I-ATP5-330/390S — 330–390 МГц.
Какой разъём у I-ATP5-330/390S?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP5-330/390S?
5 дБи. Ширина луча — 85°.
