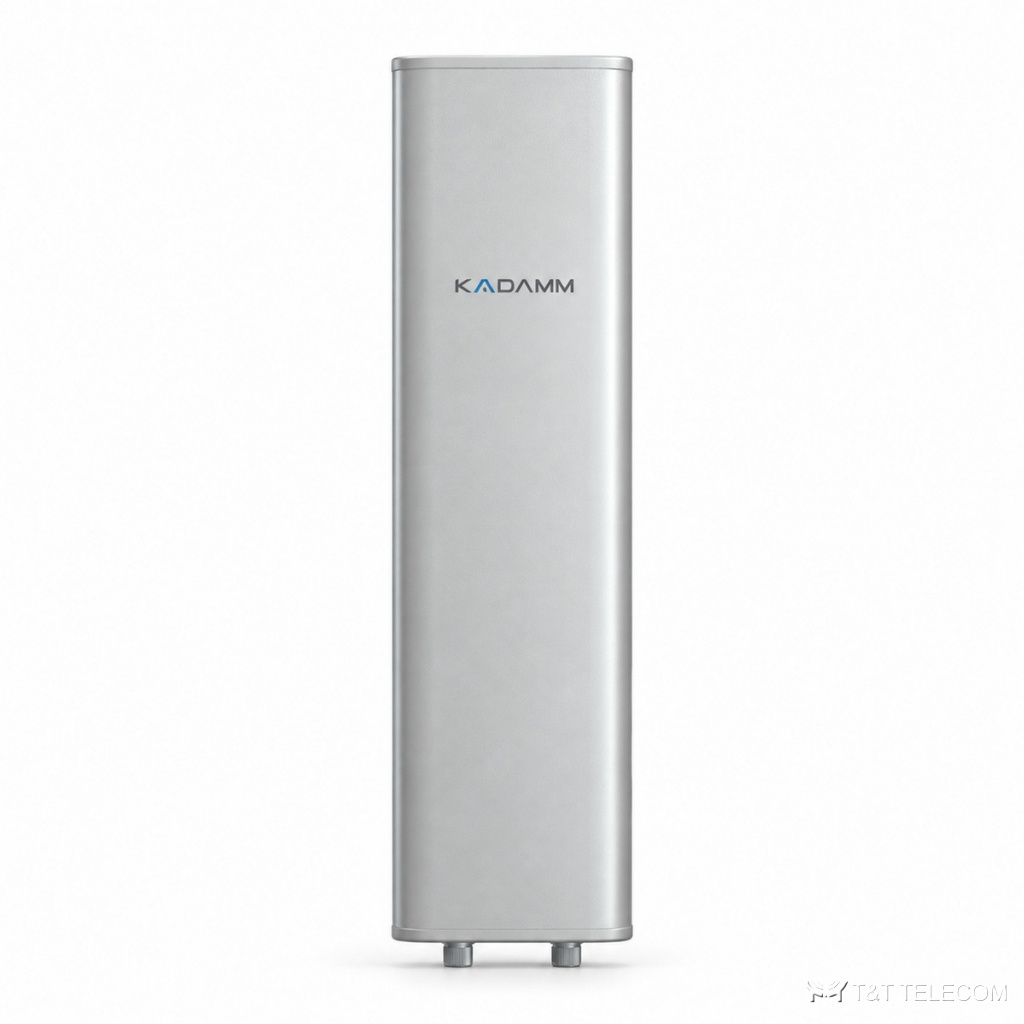

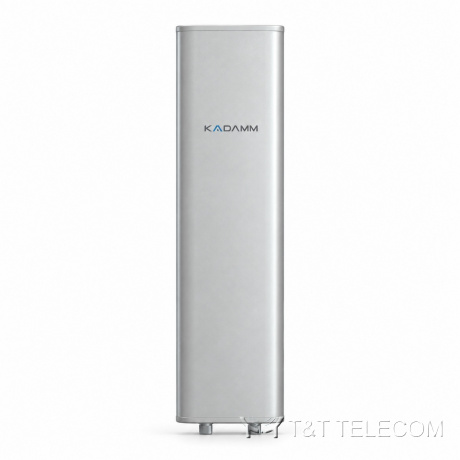

KADAMM I-ATP17-4720/4820M — внутренняя панельная антенна 4G/5G MIMO 4720–4820 МГц, 17 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP17-4720/4820M — направленная антенна для помещений. I-ATP17-4720/4820M устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATP17-4720/4820M: полоса 4720–4820 МГц; усиление 17 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×N; мощность до 50 Вт.
Для каких задач
- Склады, производственные цеха, гостиницы — I-ATP17-4720/4820M.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 4720–4820 МГц |
| Коэффициент усиления, дБи | 17 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 25 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 600 × 167 × 55 мм |
| Размеры упаковки | 830 × 270 × 150 мм |
| Масса антенны | 2,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0…-15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–110 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы I-ATP17-4720/4820M: 4720–4820 МГц.
- Усиление I-ATP17-4720/4820M — 17 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP17-4720/4820M: в горизонтальной плоскости 65°, в вертикальной 6°.
- Под разъёмы I-ATP17-4720/4820M (4×N) подбирают джамперы и переходы.
- Монтаж I-ATP17-4720/4820M: Ø50–110 мм.
- Габариты и масса I-ATP17-4720/4820M: 600 × 167 × 55 мм, 2,2 кг.
Поставка и документы
Подберём KADAMM I-ATP17-4720/4820M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATP17-4720/4820M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP17-4720/4820M.
Какие частоты поддерживает I-ATP17-4720/4820M?
Рабочая полоса I-ATP17-4720/4820M — 4720–4820 МГц.
Какой разъём у I-ATP17-4720/4820M?
4×N. Другие исполнения — уточняйте при заказе.
