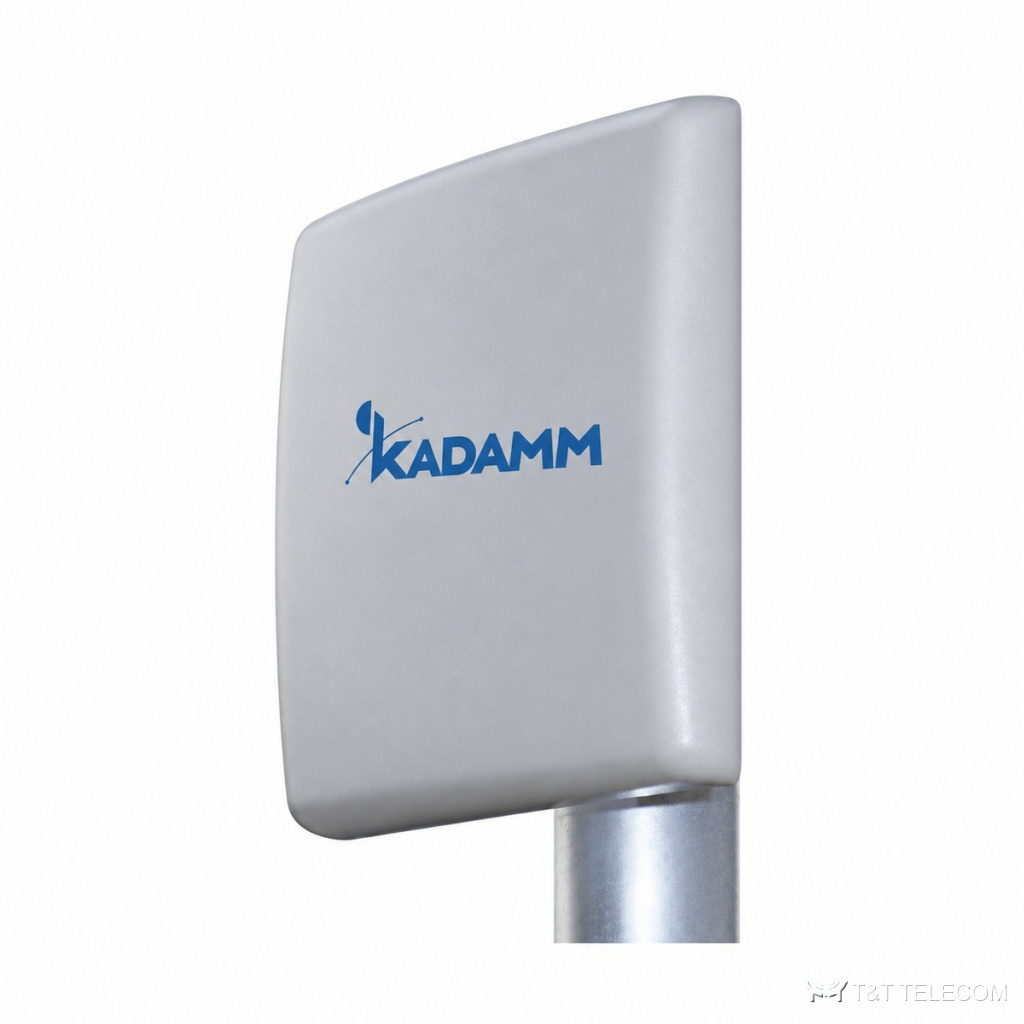

KADAMM I-ATP15-3300/3800SH — внутренняя панельная антенна 4G/5G 3300–3800 МГц, 15 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP15-3300/3800SH — направленная антенна для помещений. I-ATP15-3300/3800SH устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATP15-3300/3800SH: полоса 3300–3800 МГц; усиление 15 дБи; ширина луча 25°; поляризация две линейные (v+h); разъёмы 2×N; мощность до 100 Вт.
Для каких задач
- Через I-ATP15-3300/3800SH работают 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATP15-3300/3800SH.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–3800 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 25° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 25° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 190 × 190 × 31 мм |
| Размеры упаковки | 250 × 210 × 85 мм |
| Масса антенны | 0,45 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | 0…-10° |
| Рабочая температура | −30…+60 °C |
| Крепление на трубу | Ø25–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATP15-3300/3800SH: 3300–3800 МГц.
- Коэффициент усиления I-ATP15-3300/3800SH — 15 дБи; больше усиление — уже луч.
- Ширина луча I-ATP15-3300/3800SH: в горизонтальной плоскости 25°, в вертикальной 25°.
- Разъёмы I-ATP15-3300/3800SH — 2×N; кабельные сборки готовят под них заранее.
- Монтаж I-ATP15-3300/3800SH: Ø25–50 мм.
- Габариты и масса I-ATP15-3300/3800SH: 190 × 190 × 31 мм, 0,45 кг.
Поставка и документы
Поставляем KADAMM I-ATP15-3300/3800SH по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATP15-3300/3800SH?
15 дБи. Ширина луча — 25°.
Как крепится I-ATP15-3300/3800SH?
Ø.25–50 мм
Что нужно для подбора I-ATP15-3300/3800SH?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP15-3300/3800SH.
