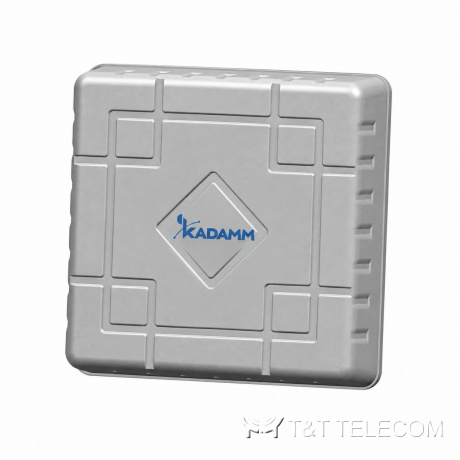

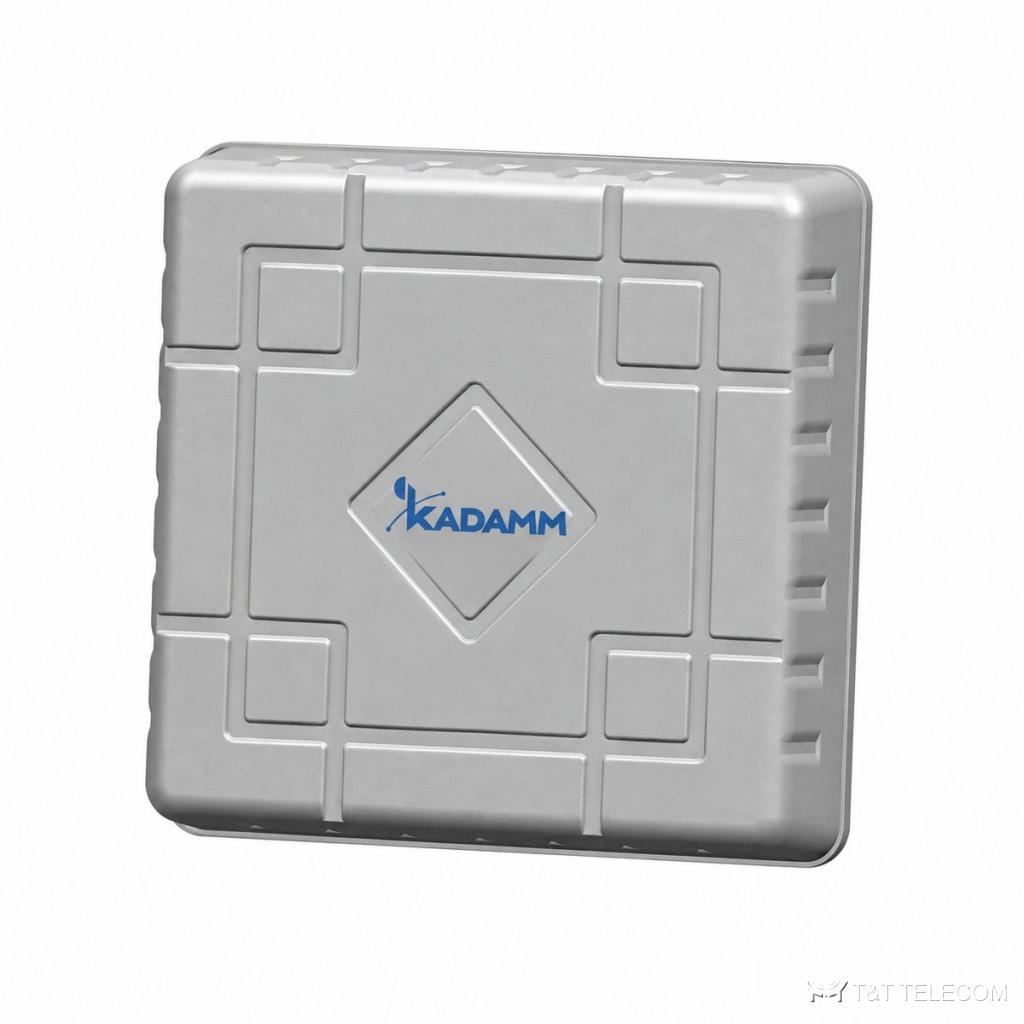

KADAMM I-ATP14-840/6000S — внутренняя панельная антенна 840–6000 МГц, 8–14 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP14-840/6000S: направленная антенна для помещений. I-ATP14-840/6000S устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATP14-840/6000S: полоса 840–930 МГц и 1160–1300 МГц и 1550–1630 МГц и 2400–2500 МГц; усиление 14 дБи; поляризация две линейные (v+h); разъёмы 7×N; мощность до 100 Вт.
Область применения
- Диапазоны I-ATP14-840/6000S: Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP14-840/6000S.
Технические характеристики
| Параметр | 840–930 МГц | 1160–1300 МГц | 1550–1630 МГц | 2400–2500 МГц | 4900–5350 МГц | 5640–6000 МГц |
|---|---|---|---|---|---|---|
| Диапазон частот | 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц | |||||
| Коэффициент усиления, дБи | 8–8,5 | 8 | 8 | 12,5 | 13,5 | 14 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50–85° | 55° | 55° | 22° | 25° | 25° |
| Поляризация | Две линейные (V+H) | |||||
| КСВН | ≤1,5 (840–2500 МГц), ≤2 (4900–6000 МГц) | |||||
| Входное сопротивление | 50 Ом | |||||
| Максимальная мощность на порт | 100 Вт | |||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 457 × 457 × 120 мм |
| Размеры упаковки | 550 × 510 × 180 мм |
| Масса антенны | 5 кг |
| Материал радома | атмосферостойкий |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATP14-840/6000S — 840–930 МГц и 1160–1300 МГц и 1550–1630 МГц и 2400–2500 МГц.
- Усиление I-ATP14-840/6000S — 14 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP14-840/6000S: в вертикальной 50–85° / 55° / 55° / 22° / 25° / 25°.
- Под разъёмы I-ATP14-840/6000S (7×N) подбирают джамперы и переходы.
- Габариты и масса I-ATP14-840/6000S: 457 × 457 × 120 мм, 5 кг.
Поставка и документы
Подберём KADAMM I-ATP14-840/6000S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATP14-840/6000S?
14 дБи.
Что нужно для подбора I-ATP14-840/6000S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP14-840/6000S.
Какие частоты поддерживает I-ATP14-840/6000S?
Рабочая полоса I-ATP14-840/6000S — 840–930 МГц и 1160–1300 МГц и 1550–1630 МГц и 2400–2500 МГц. Это Wi-Fi 2,4 ГГц, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
