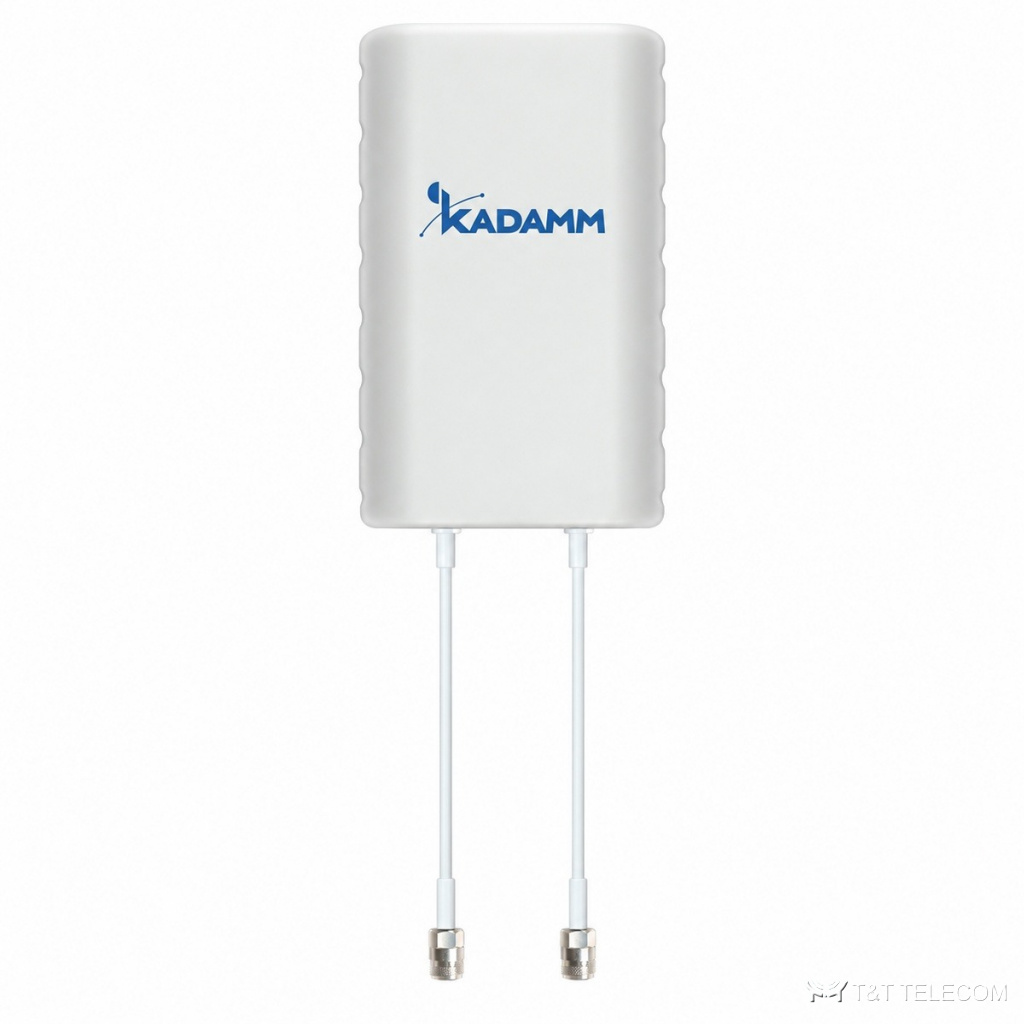

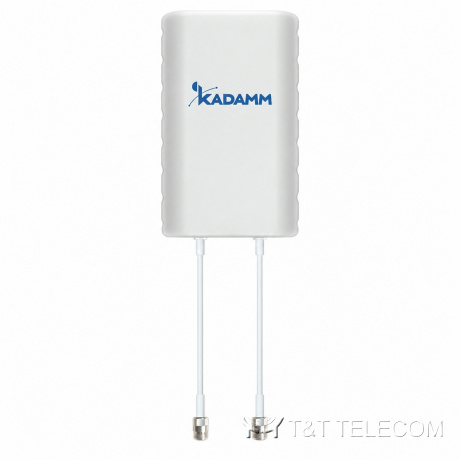

KADAMM I-ATP12-3300/4000M — внутренняя панельная антенна 4G/5G MIMO 3300–4000 МГц, 12 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP12-3300/4000M — направленная антенна для помещений. I-ATP12-3300/4000M — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Основные данные I-ATP12-3300/4000M: полоса 3300–4000 МГц; усиление 12 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×N; мощность до 50 Вт.
Для каких задач
- Через I-ATP12-3300/4000M работают 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATP12-3300/4000M.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–4000 МГц |
| Коэффициент усиления, дБи | 12 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризация | ±45° |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 210 × 120 × 42 мм |
| Размеры упаковки | 244 × 128 × 78 мм |
| Масса антенны | 0,35 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATP12-3300/4000M: 3300–4000 МГц.
- Коэффициент усиления I-ATP12-3300/4000M — 12 дБи; больше усиление — уже луч.
- Ширина луча I-ATP12-3300/4000M: в горизонтальной плоскости 65°, в вертикальной 35 ± 10°.
- Разъёмы I-ATP12-3300/4000M — 2×N; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATP12-3300/4000M: 210 × 120 × 42 мм, 0,35 кг.
Поставка и документы
Подберём KADAMM I-ATP12-3300/4000M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у I-ATP12-3300/4000M?
2×N. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP12-3300/4000M?
12 дБи. Ширина луча — 65°.
Что нужно для подбора I-ATP12-3300/4000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP12-3300/4000M.
