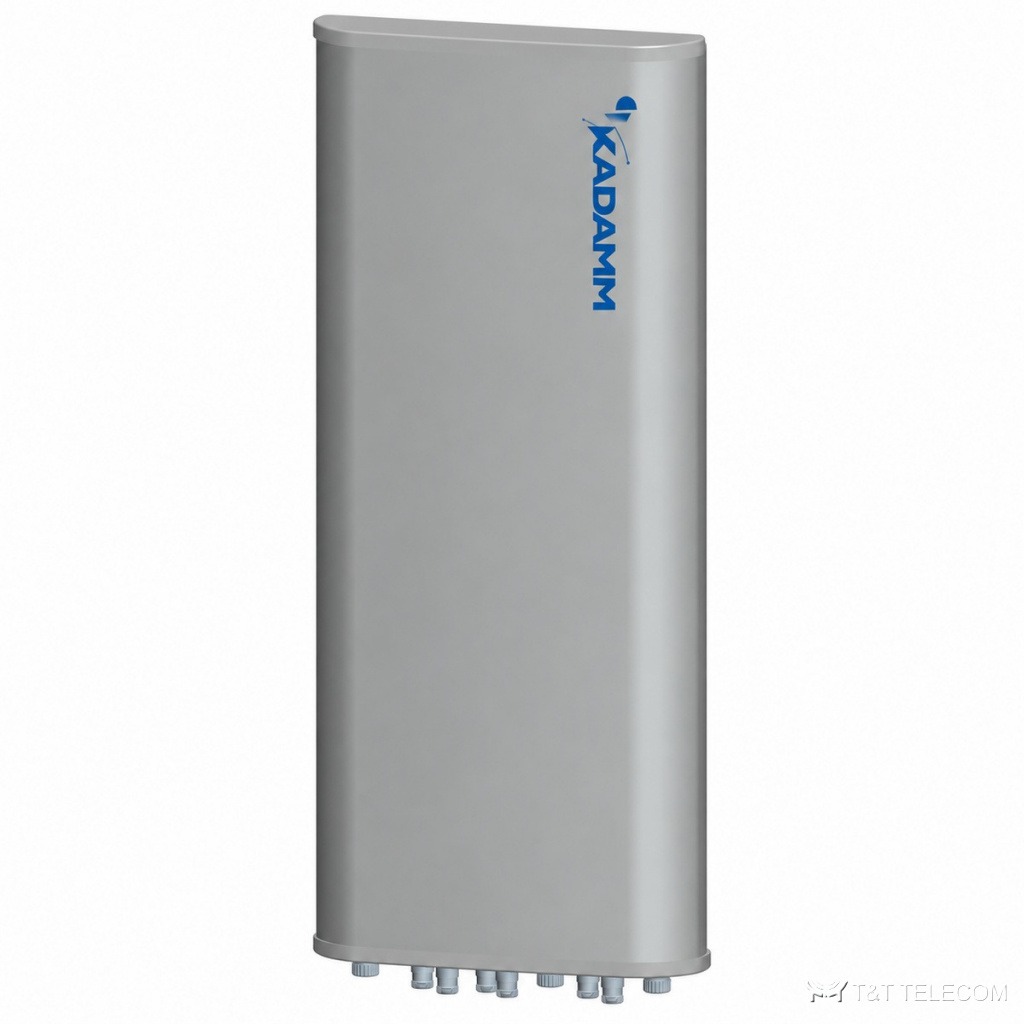

KADAMM APXXX-1727-1868 — секторная антенна базовой станции 1710–2690 МГц, 18 дБи, 6 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXXX-1727-1868 — секторная панельная антенна для базовой станции. На мачте или крыше APXXX-1727-1868 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о APXXX-1727-1868: полоса 1710–2690 МГц; усиление 18 дБи; поляризация ±45°; разъёмы 6×7-16 DIN; мощность до 250 Вт.
Для каких задач
- Диапазоны APXXX-1727-1868: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — APXXX-1727-1868.
- Добавление диапазонов на существующей площадке через порты APXXX-1727-1868.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 3×1710–2690 МГц | |||
| Коэффициент усиления, дБи | 17,3 | 17,5 | 17,8 | 18 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Подавление первого бокового лепестка, дБ | ||||
| Поляризация | ±45° | |||
| Электрический наклон | 0–10° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥28 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 250 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1350 × 515 × 100 мм |
| Размеры упаковки | 1630 × 610 × 200 мм |
| Масса антенны | 25 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APXXX-1727-1868 — 1710–2690 МГц.
- Усиление APXXX-1727-1868 — 18 дБи: от него зависит дальность и уровень сигнала у абонента.
- Наклон луча APXXX-1727-1868: 0–10°.
- Разъёмы APXXX-1727-1868 — 6×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж APXXX-1727-1868: Ø50–Ø115 мм.
- Габариты и масса APXXX-1727-1868: 1350 × 515 × 100 мм, 25 кг.
Поставка и документы
KADAMM APXXX-1727-1868 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает APXXX-1727-1868?
Рабочая полоса APXXX-1727-1868 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APXXX-1727-1868?
6×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APXXX-1727-1868?
18 дБи.
