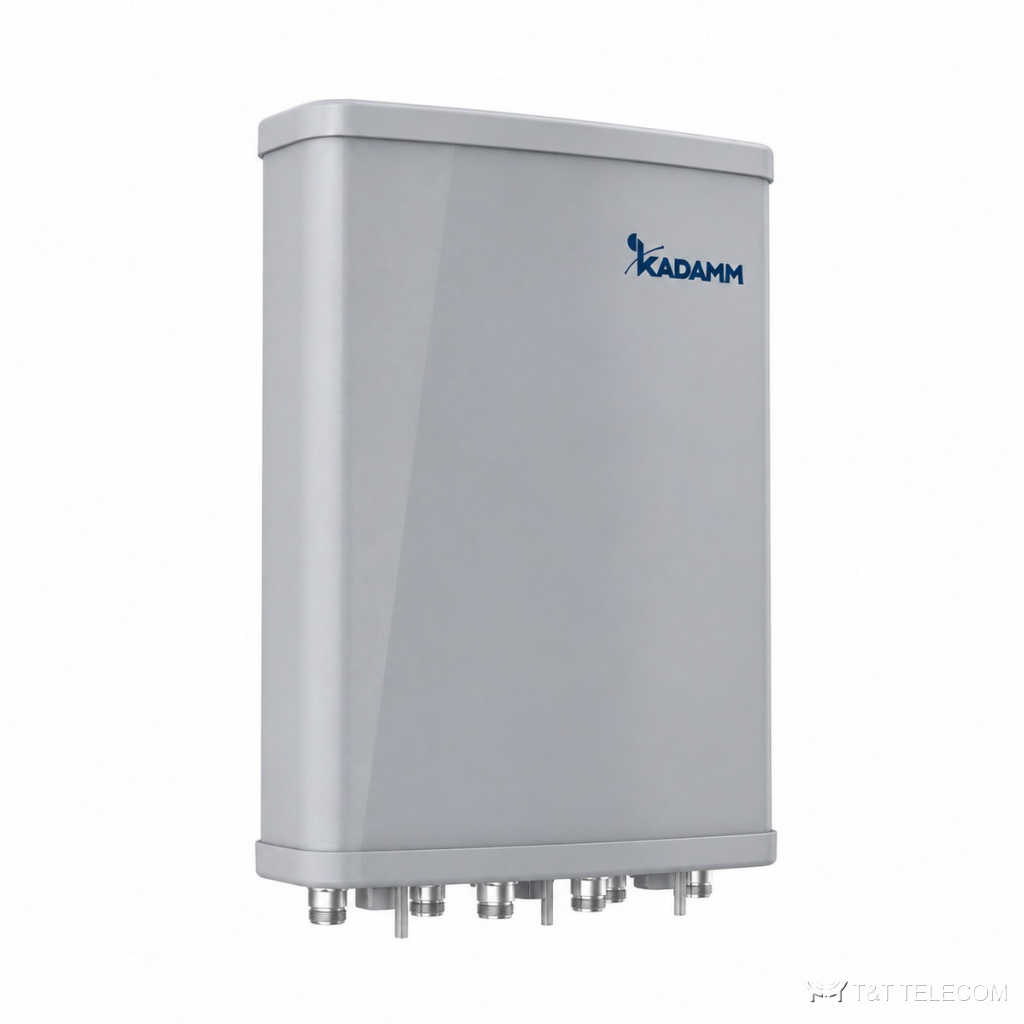

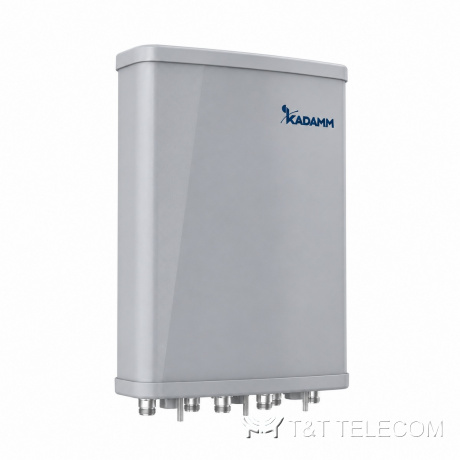

KADAMM APXXX-1727-1265 — секторная антенна базовой станции 2×1710–2170 / 2500–2690 МГц, 12 дБи, 6 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APXXX-1727-1265 — секторная панельная антенна для базовой станции. APXXX-1727-1265 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные APXXX-1727-1265: полоса 1710–2170 МГц и 2500–2690 МГц; усиление 12 дБи; ширина луча 65°; поляризация ±45°; разъёмы 6×7-16 DIN; мощность до 250 Вт.
Область применения
- Через APXXX-1727-1265 работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
- Макросоты городских и пригородных сетей — APXXX-1727-1265 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APXXX-1727-1265 без смены опоры.
Технические характеристики
| Параметр | 1710–2170 МГц (система 1) | 1710–2170 МГц (система 2) | 2500–2690 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 12 ± 0,5 | 12 ± 0,5 | 12 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 65 ± 6° | 65 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° | 20° | 20° |
| Электрический наклон | 0–14°, регулируемый (тип привода — уточняйте у менеджера) | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | ||
| Поляризация | ±45° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 250 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | 546 × 425 × 134 мм |
| Размеры упаковки | 703 × 486 × 265 мм |
| Масса антенны | 8,4 кг |
| Масса монтажного комплекта | 2,1 кг |
| Механический наклон | 0–10° |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | пластик или стеклопластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø60–Ø105 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APXXX-1727-1265 — 1710–2170 МГц и 2500–2690 МГц.
- Коэффициент усиления APXXX-1727-1265 — 12 дБи; больше усиление — уже луч.
- Ширина луча APXXX-1727-1265: в горизонтальной плоскости 65°, в вертикальной 20° / 20° / 20°.
- Наклон луча APXXX-1727-1265: 0–14°.
- Под разъёмы APXXX-1727-1265 (6×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APXXX-1727-1265: Ø60–Ø105 мм.
- Габариты и масса APXXX-1727-1265: 546 × 425 × 134 мм, 8,4 кг.
Поставка и документы
Поставляем KADAMM APXXX-1727-1265 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APXXX-1727-1265?
Ø.60–Ø105 мм
Что нужно для подбора APXXX-1727-1265?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXXX-1727-1265.
Какие частоты поддерживает APXXX-1727-1265?
Рабочая полоса APXXX-1727-1265 — 1710–2170 МГц и 2500–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
