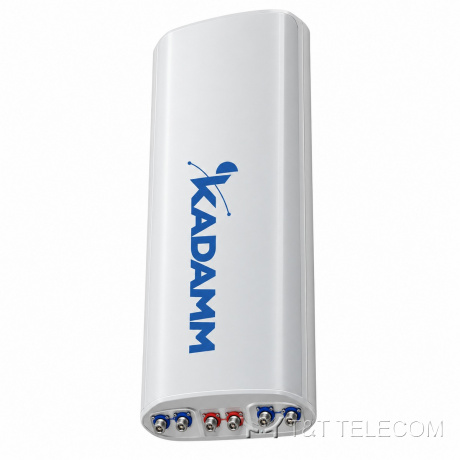

KADAMM APXXX-0922-1765 — секторная антенна базовой станции 880–2170 МГц, 14,2–17,3 дБи, 6 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

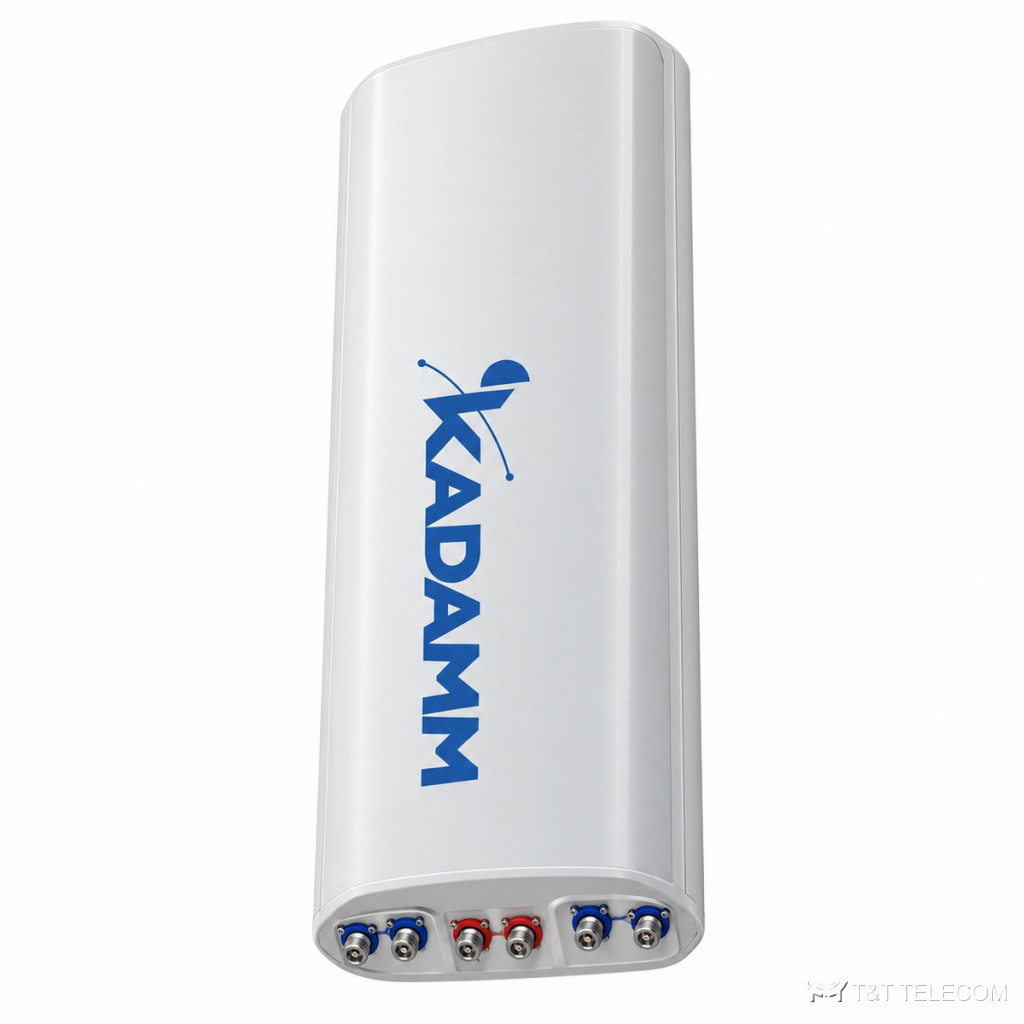

KADAMM APXXX-0922-1765 — секторная панельная антенна для базовой станции. APXXX-0922-1765 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о APXXX-0922-1765: полоса 880–960 МГц и 1710–2170 МГц; усиление 14,2–17,3 дБи; поляризация ±45°; разъёмы 6×7-16 DIN; мощность до 300 250 Вт.
Где применяют
- Через APXXX-0922-1765 работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Макросоты городских и пригородных сетей — APXXX-0922-1765 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APXXX-0922-1765.
Технические характеристики
Система 880–960 МГц
| Параметр | 880–960 МГц |
|---|---|
| Коэффициент усиления, дБи | 14,2 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
Система 2×1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,8 | 17,3 | 17,2 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 0–14 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150(2×43 дБм) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 250 Вт |
| Грозозащита | Заземление по постоянному току |
Исполнения
| Артикул | Усиление, дБи | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM APXXX-0922-1765 | 14,2 | 1280×385×138 | 11 |
| KADAMM APXXX-0922-1765-2 | 14,2 | 1390×385×138 | 14,5 |
| KADAMM APXXX-0922-1765-3 | 16,5 | 1560×385×138 | 16 |
| KADAMM APXXX-0922-1765-4 | 16,5 | 1560×385×138 | 16,5 |
| KADAMM APXXX-0922-1765-5 | 16,5 | 1760×385×138 | 17,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Размеры упаковки | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 11–17,5 кг |
| Масса монтажного комплекта | 11–17,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APXXX-0922-1765 — 880–960 МГц и 1710–2170 МГц.
- Коэффициент усиления APXXX-0922-1765 — 14,2–17,3 дБи; больше усиление — уже луч.
- Наклон луча APXXX-0922-1765: 0–14 0–10°.
- Под разъёмы APXXX-0922-1765 (6×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APXXX-0922-1765: Ø50–Ø115 мм.
- Габариты и масса APXXX-0922-1765: по исполнению (см. таблицу «Исполнения»), 11–17,5 кг.
Поставка и документы
KADAMM APXXX-0922-1765 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у APXXX-0922-1765?
14,2–17,3 дБи.
Как крепится APXXX-0922-1765?
Ø.50–Ø115 мм
Что нужно для подбора APXXX-0922-1765?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXXX-0922-1765.
