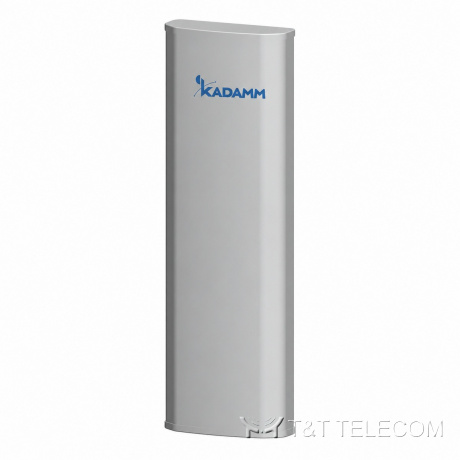

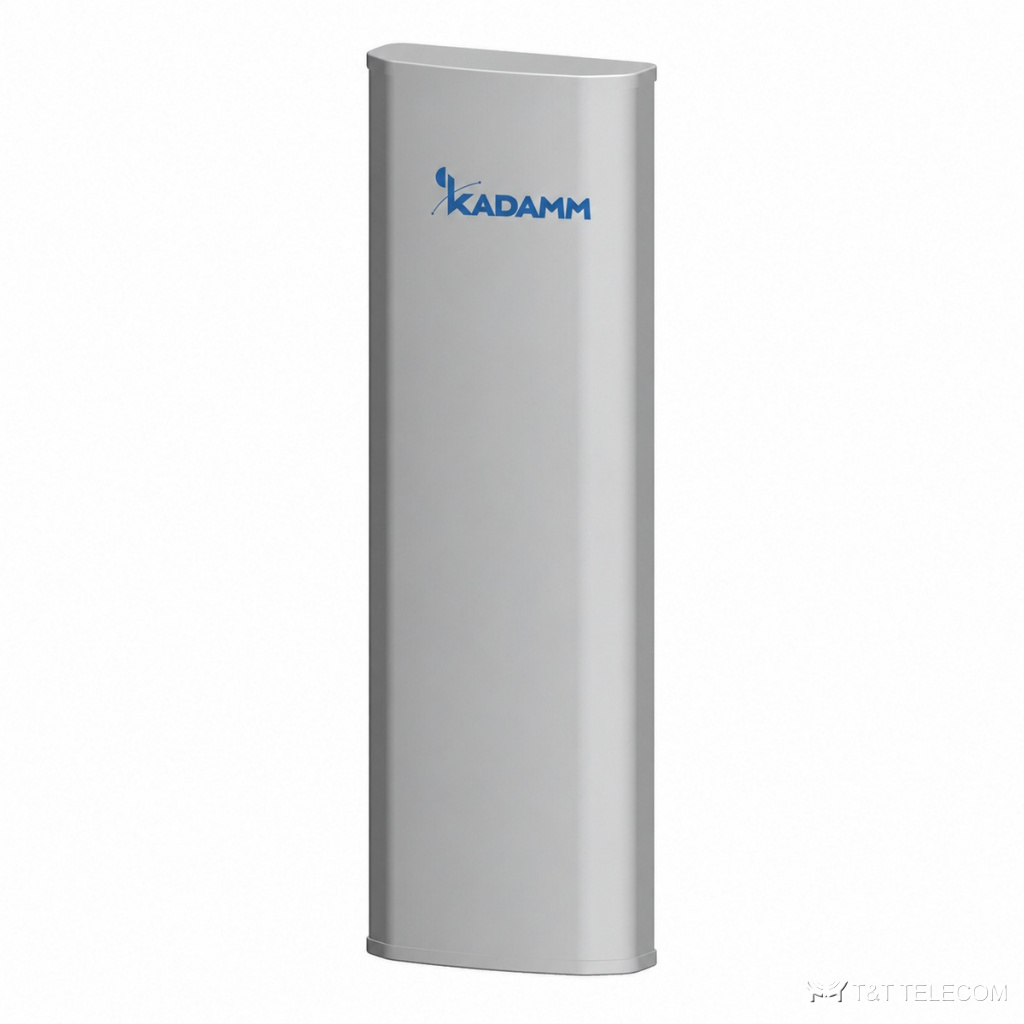

KADAMM APXXX-0822-1768 — секторная антенна базовой станции 790–2170 МГц, 17,3 дБи, 6 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXXX-0822-1768: секторная панельная антенна для базовой станции. APXXX-0822-1768 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры APXXX-0822-1768: полоса 790–960 МГц и 1710–1990 МГц и 1920–2170 МГц; усиление 17,3 дБи; ширина луча 66°; поляризация ±45°; разъёмы 6×7-16 DIN; мощность до 250 Вт.
Для каких задач
- Через APXXX-0822-1768 работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APXXX-0822-1768 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APXXX-0822-1768 без смены опоры.
Технические характеристики
Система 790–960 МГц
| Параметр | 790–896 МГц | 880–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 14,2 | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14° | 13° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Электрический наклон | 0–14° | |
Система 1710–1990 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 16,8 | 17,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° | 6,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Электрический наклон | 0–10° | |
Система 1920–2170 МГц
| Параметр | 1920–2170 МГц |
|---|---|
| Коэффициент усиления, дБи | 17,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 62° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Электрический наклон | 0–10° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1390 × 385 × 138 мм |
| Размеры упаковки | 1690 × 450 × 250 мм |
| Масса антенны | 15 (антенна) кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APXXX-0822-1768: 790–960 МГц и 1710–1990 МГц и 1920–2170 МГц.
- Коэффициент усиления APXXX-0822-1768 — 17,3 дБи; больше усиление — уже луч.
- Ширина луча APXXX-0822-1768: в горизонтальной плоскости 66°, в вертикальной 14° / 13°.
- Наклон луча APXXX-0822-1768: 0–14° / 0–10°.
- Под разъёмы APXXX-0822-1768 (6×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APXXX-0822-1768: Ø50–Ø115 мм.
- Габариты и масса APXXX-0822-1768: 1390 × 385 × 138 мм, 15 (антенна) кг.
Поставка и документы
Поставляем KADAMM APXXX-0822-1768 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APXXX-0822-1768?
Рабочая полоса APXXX-0822-1768 — 790–960 МГц и 1710–1990 МГц и 1920–2170 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, ISM 868 МГц.
Какой разъём у APXXX-0822-1768?
6×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APXXX-0822-1768?
17,3 дБи. Ширина луча — 66°.
