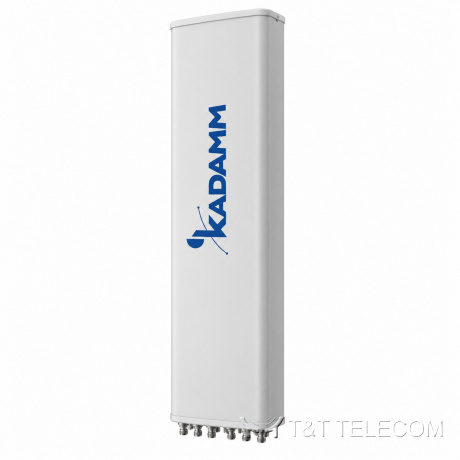

KADAMM APXXX-0727-1867IR — секторная антенна базовой станции 698–2690 МГц, 17,5 дБи, 6 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

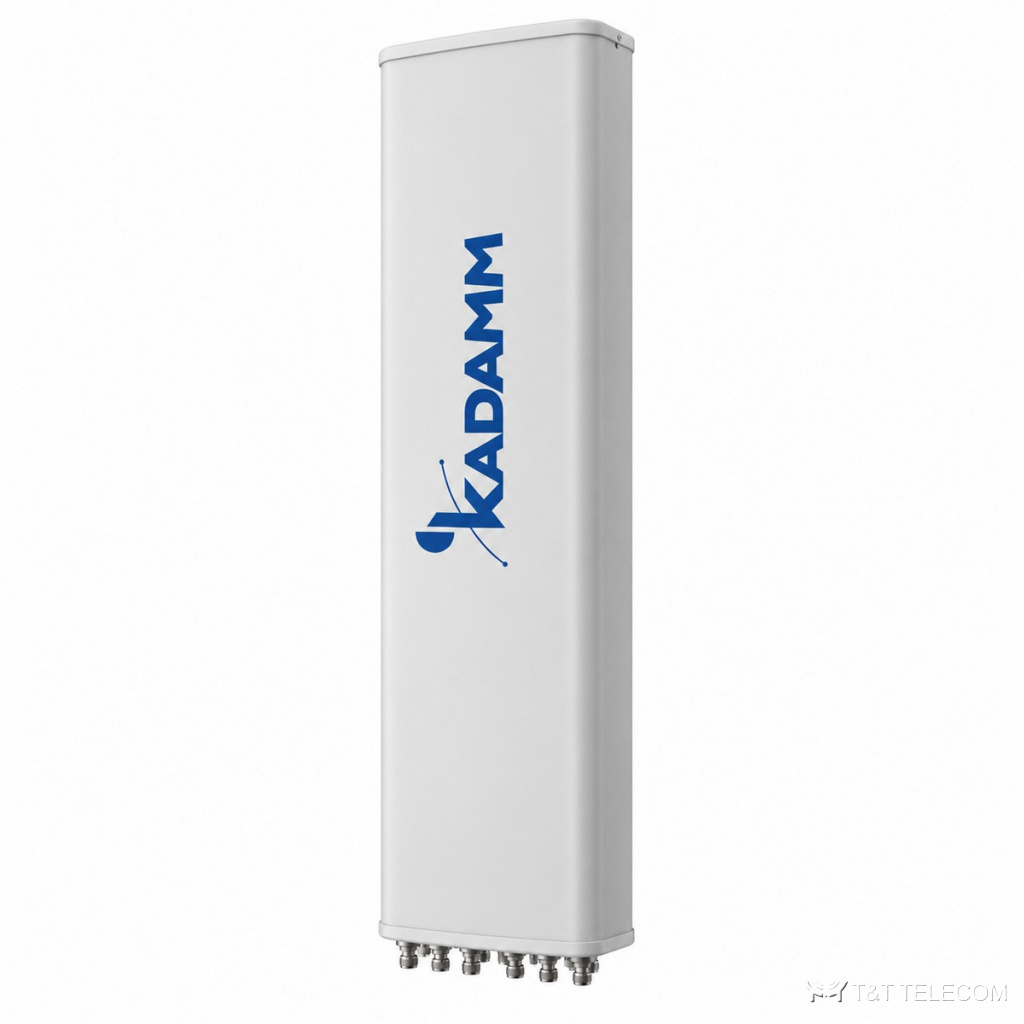

Модель KADAMM APXXX-0727-1867IR — секторная панельная антенна для базовой станции. APXXX-0727-1867IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о APXXX-0727-1867IR: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 250 200 Вт.
Для каких задач
- Через APXXX-0727-1867IR работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APXXX-0727-1867IR.
- Добавление диапазонов на существующей площадке через порты APXXX-0727-1867IR.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–896 МГц | 870–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15,5 ± 0,5 | 16 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 63 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10 ± 1,5° | 8,5 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ≥15 | |
Система 2×1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,7 ± 0,5 | 17,4 ± 0,6 | 17,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 7° | 65 ± 7° | 58 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 6,5 ± 0,5° | 6 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ≥15 | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 200 Вт |
| Блок RET | KRCU20D-3 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1990 × 396 × 190 мм |
| Размеры упаковки | 2230 × 490 × 320 мм |
| Масса антенны | 21(%) кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APXXX-0727-1867IR: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления APXXX-0727-1867IR — 17,5 дБи; больше усиление — уже луч.
- Ширина луча APXXX-0727-1867IR: в горизонтальной плоскости 65°, в вертикальной 10 ± 1,5° / 8,5 ± 0,7°.
- Наклон луча APXXX-0727-1867IR: 2–12°.
- Разъёмы APXXX-0727-1867IR — 6×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APXXX-0727-1867IR: Ø50–Ø115 мм.
- Габариты и масса APXXX-0727-1867IR: 1990 × 396 × 190 мм, 21(%) кг.
Поставка и документы
Подберём KADAMM APXXX-0727-1867IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APXXX-0727-1867IR?
17,5 дБи. Ширина луча — 65°.
Как крепится APXXX-0727-1867IR?
Ø.50–Ø115 мм
Что нужно для подбора APXXX-0727-1867IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXXX-0727-1867IR.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM APXXX-0727-1867IR — техническое описание 672.63 КБ
