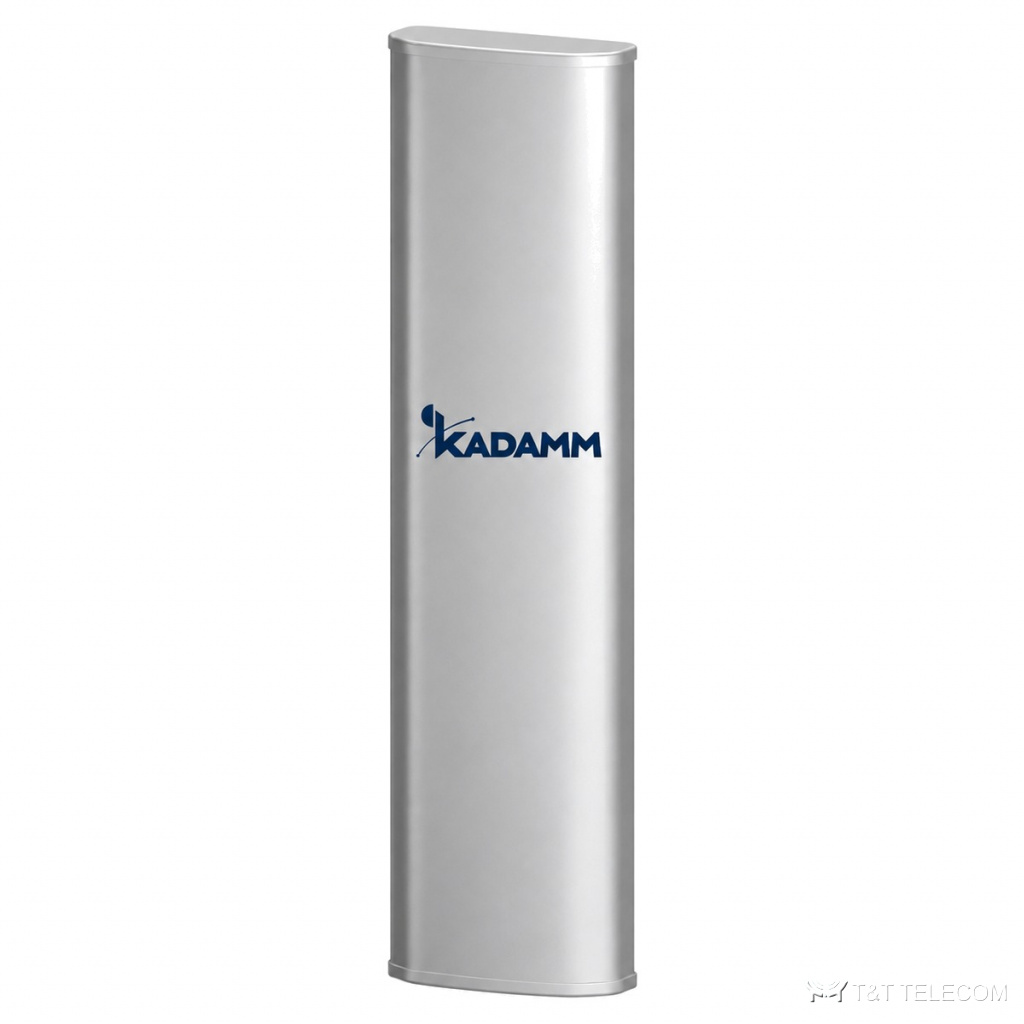

KADAMM APXXX-0727-1865IR — секторная панельная антенна 698–960 / 1710–2690 МГц, 17,4 дБи, 6 портов, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXXX-0727-1865IR: секторная панельная антенна для базовой станции. APXXX-0727-1865IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные APXXX-0727-1865IR: полоса 698–2690 МГц; усиление 17,4 дБи; ширина луча 65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 400 Вт / 200 Вт.
Для каких задач
- Диапазоны APXXX-0727-1865IR: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Макросоты городских и пригородных сетей — APXXX-0727-1865IR в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APXXX-0727-1865IR.
Технические характеристики
| Параметр | 698–896 МГц | 870–960 МГц | 1710–2170 МГц | 2300–2500 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц | ||||
| Коэффициент усиления, дБи | 15,6 ± 0,5 | 16 ± 0,5 | 16,6 ± 0,5 | 17,4 ± 0,6 | 17,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 60 ± 5° | 68 ± 7° | 66 ± 7° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11° | 9° | 7° | 6° | 5,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±65°: ≥8) | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | ≤1,5 | ||||
| Развязка между входами, дБ | ≥25 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 400 Вт / 200 Вт | ||||
| Блок RET | KRCU20D-3 | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 385 × 138 мм |
| Размеры упаковки | 2310 × 480 × 260 мм |
| Масса антенны | 20 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–11° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APXXX-0727-1865IR: 698–2690 МГц.
- Коэффициент усиления APXXX-0727-1865IR — 17,4 дБи; больше усиление — уже луч.
- Ширина луча APXXX-0727-1865IR: в горизонтальной плоскости 65°, в вертикальной 11° / 9° / 7° / 6° / 5,5°.
- Наклон луча APXXX-0727-1865IR: 2–12°.
- Под разъёмы APXXX-0727-1865IR (6×4.3-10) подбирают джамперы и переходы.
- Монтаж APXXX-0727-1865IR: Ø50–Ø115 мм.
- Габариты и масса APXXX-0727-1865IR: 2080 × 385 × 138 мм, 20 кг.
Поставка и документы
Подберём KADAMM APXXX-0727-1865IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APXXX-0727-1865IR?
Ø.50–Ø115 мм
Что нужно для подбора APXXX-0727-1865IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXXX-0727-1865IR.
Какие частоты поддерживает APXXX-0727-1865IR?
Рабочая полоса APXXX-0727-1865IR — 698–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
