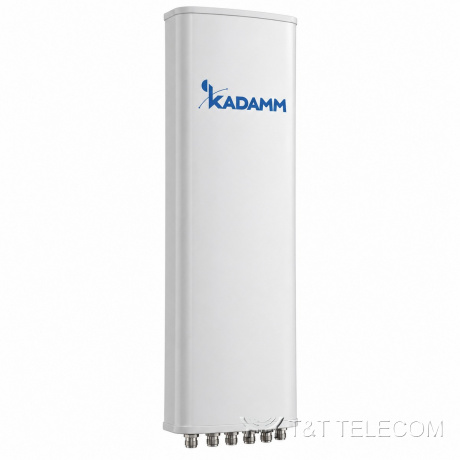

KADAMM APXXX-0727-1865IR-2 — секторная антенна базовой станции 698–2690 МГц, 17,4 дБи, 6 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

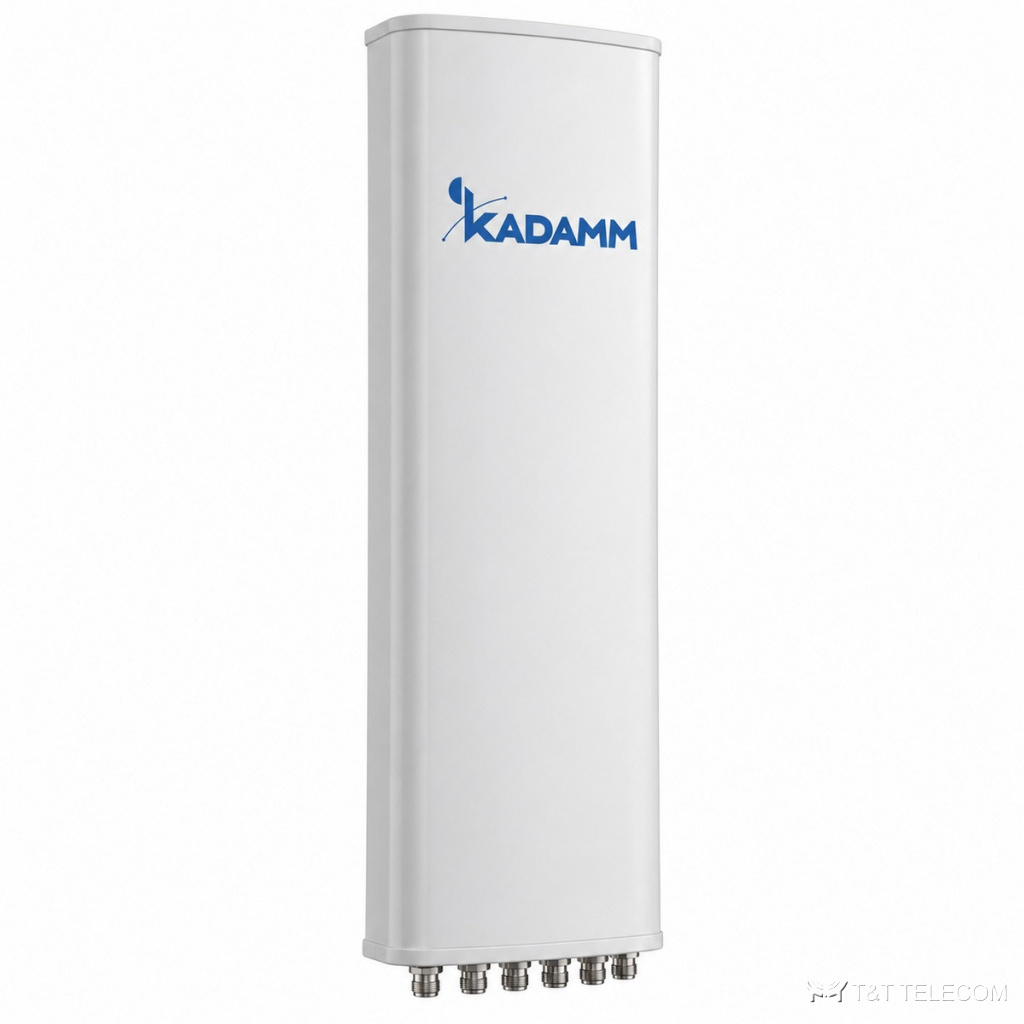

Модель KADAMM APXXX-0727-1865IR-2 — секторная панельная антенна для базовой станции. Задача APXXX-0727-1865IR-2 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры APXXX-0727-1865IR-2: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,4 дБи; ширина луча 65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 250 200 Вт.
Для каких задач
- Через APXXX-0727-1865IR-2 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APXXX-0727-1865IR-2.
- Добавление диапазонов на существующей площадке через порты APXXX-0727-1865IR-2.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–896 МГц | 870–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 14 ± 0,5 | 15 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14 ± 1,5° | 12 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ≥15 | |
Система 2×1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,6 ± 0,5 | 17,4 ± 0,6 | 17,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 7° | 65 ± 7° | 58 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 6,5 ± 0,5° | 6 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 ≥15 | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 0–14 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 200 Вт |
| Блок RET | KRCU20D-3 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1490 × 396 × 190 мм |
| Размеры упаковки | 1730 × 490 × 320 мм |
| Масса антенны | 18,6 кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APXXX-0727-1865IR-2 — 698–960 МГц и 1710–2690 МГц.
- Усиление APXXX-0727-1865IR-2 — 17,4 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXXX-0727-1865IR-2: в горизонтальной плоскости 65°, в вертикальной 14 ± 1,5° / 12 ± 0,7°.
- Наклон луча APXXX-0727-1865IR-2: 0–14 2–12°.
- Под разъёмы APXXX-0727-1865IR-2 (6×4.3-10) подбирают джамперы и переходы.
- Монтаж APXXX-0727-1865IR-2: Ø50–Ø115 мм.
- Габариты и масса APXXX-0727-1865IR-2: 1490 × 396 × 190 мм, 18,6 кг.
Поставка и документы
KADAMM APXXX-0727-1865IR-2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у APXXX-0727-1865IR-2?
17,4 дБи. Ширина луча — 65°.
Как крепится APXXX-0727-1865IR-2?
Ø.50–Ø115 мм
Что нужно для подбора APXXX-0727-1865IR-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXXX-0727-1865IR-2.
