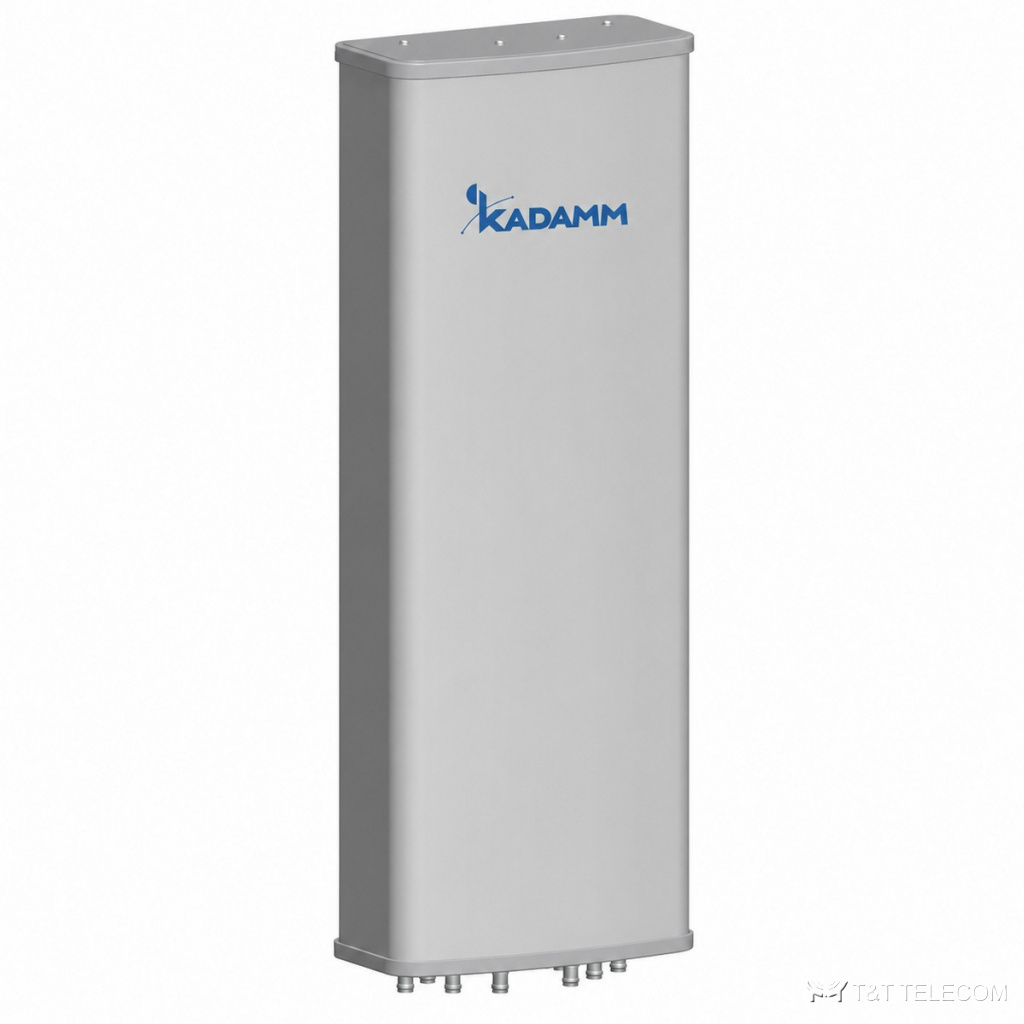

KADAMM APXXX-0727-1465 — секторная панельная антенна для базовой станции. APXXX-0727-1465 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные APXXX-0727-1465: полоса 698–960 МГц и 1710–2690 МГц; усиление 10,5–14,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 6×4.3-10; мощность до 300 Вт.
Где применяют
- Через APXXX-0727-1465 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APXXX-0727-1465 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APXXX-0727-1465.
Технические характеристики
Массив R1: 698–960 МГц
| Параметр | 698–806 МГц | 806–880 МГц | 880–960 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 10,5 | 11 | 10,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 65 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥32° | ≥30,5° | ≥28° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | ||
| Подавление первого бокового лепестка, дБ | ≥14 | ≥13 | ≥13 |
| Максимальная мощность на порт | 300 Вт | ||
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1920 МГц | 1920–2170 МГц | 2300–2400 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Коэффициент усиления, дБи | 13,5 | 14 | 14,3 | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 7° | 64 ± 7° | 63 ± 7° | 64 ± 7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥15,3° | ≥13,2° | ≥11,8° | ≥10,9° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Подавление первого бокового лепестка, дБ | ≥13 | |||
| Максимальная мощность на порт | 200 Вт | |||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2° |
| КСВН | менее 1,5 |
| Развязка между входами, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 500 × 396 × 190 мм |
| Размеры упаковки | 730 × 490 × 290 мм |
| Масса антенны | 8 кг |
| Масса монтажного комплекта | 3,8 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–14° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APXXX-0727-1465: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления APXXX-0727-1465 — 10,5–14,5 дБи; больше усиление — уже луч.
- Ширина луча APXXX-0727-1465: в горизонтальной плоскости 65°, в вертикальной ≥32° / ≥30,5° / ≥28°.
- Наклон луча APXXX-0727-1465: 2°.
- Под разъёмы APXXX-0727-1465 (6×4.3-10) подбирают джамперы и переходы.
- Монтаж APXXX-0727-1465: Ø50–Ø115 мм.
- Габариты и масса APXXX-0727-1465: 500 × 396 × 190 мм, 8 кг.
Поставка и документы
Поставляем KADAMM APXXX-0727-1465 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APXXX-0727-1465?
Ø.50–Ø115 мм
Что нужно для подбора APXXX-0727-1465?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXXX-0727-1465.
Какие частоты поддерживает APXXX-0727-1465?
Рабочая полоса APXXX-0727-1465 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM APXXX-0727-1465 — техническое описание 699.58 КБ
