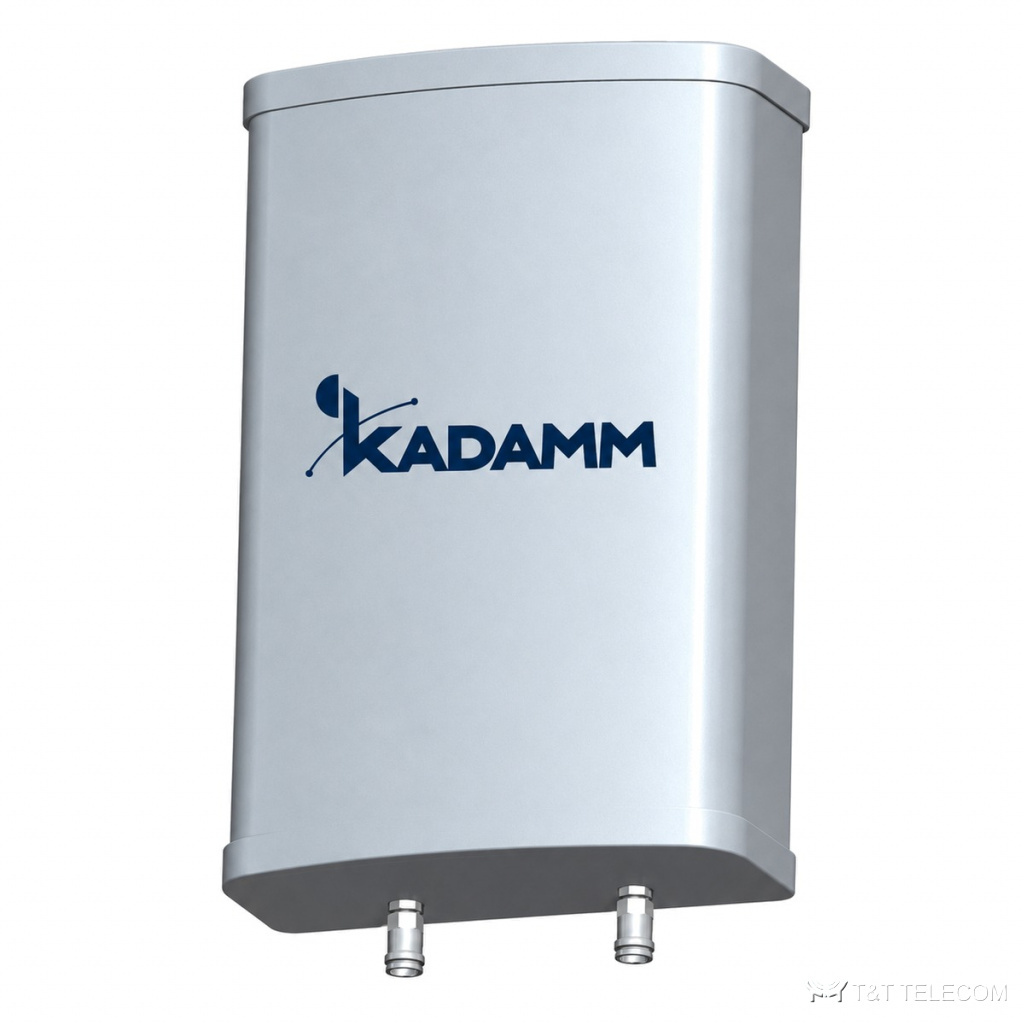

KADAMM APXXB-7038-1170: секторная панельная антенна для базовой станции. Задача APXXB-7038-1170 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры APXXB-7038-1170: полоса 698–3800 МГц; усиление 12 дБи; ширина луча 70°/65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 100 Вт.
Для каких задач
- Диапазоны APXXB-7038-1170: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Сельские и трассовые соты, где нужна дальность — APXXB-7038-1170.
- Модернизация площадок: замена старых антенн на APXXB-7038-1170 без смены опоры.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 8 ± 1 | 11 ± 1 | 12 ± 1 |

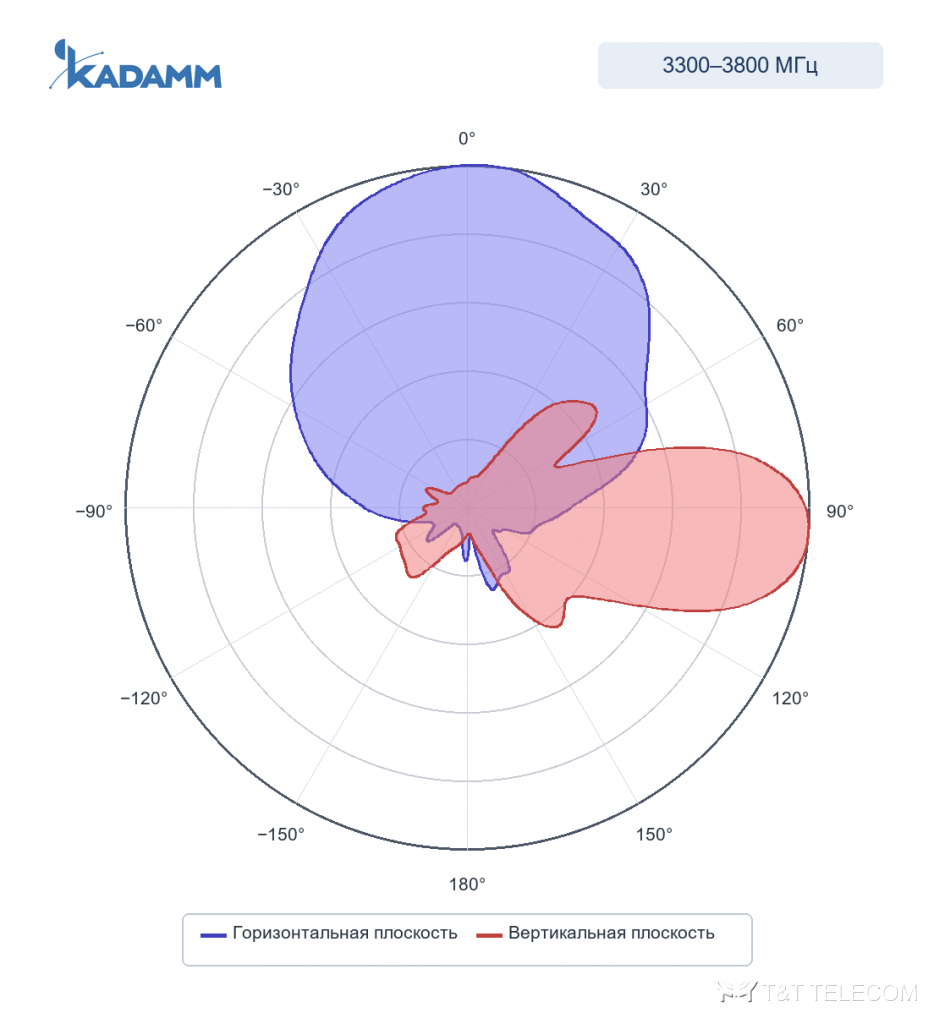

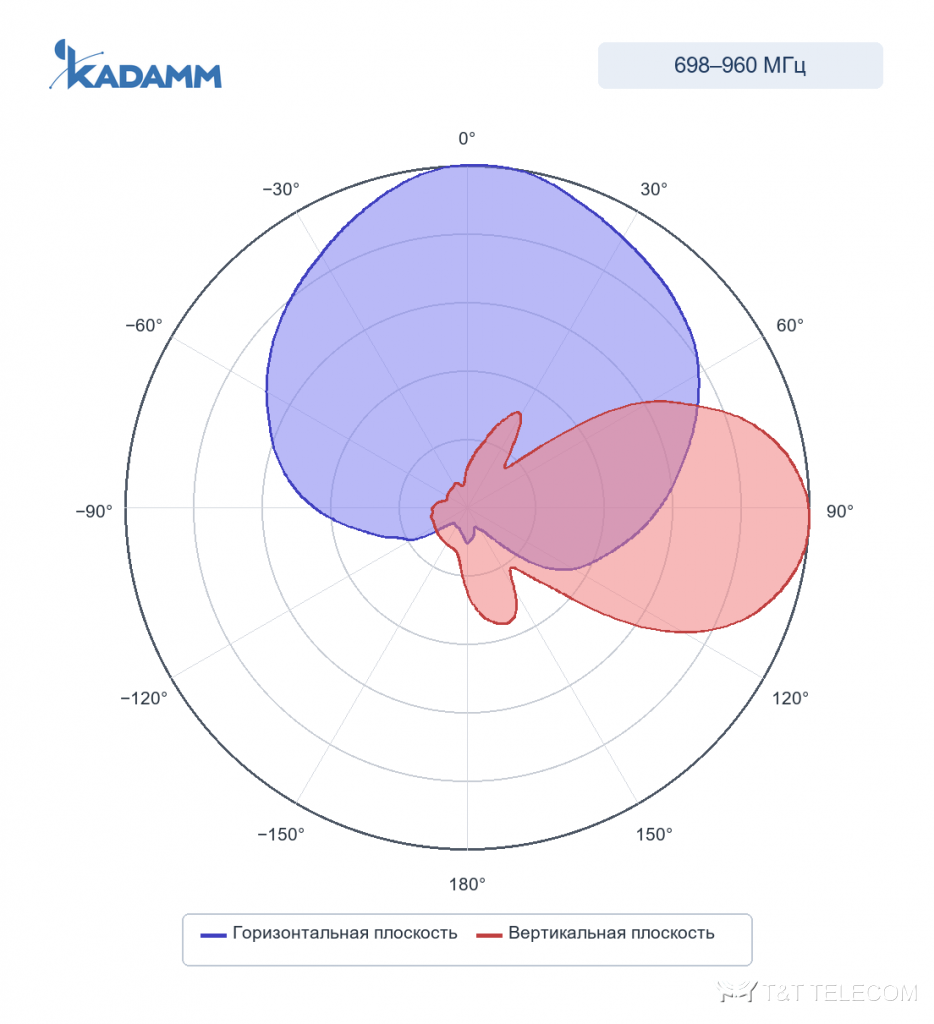

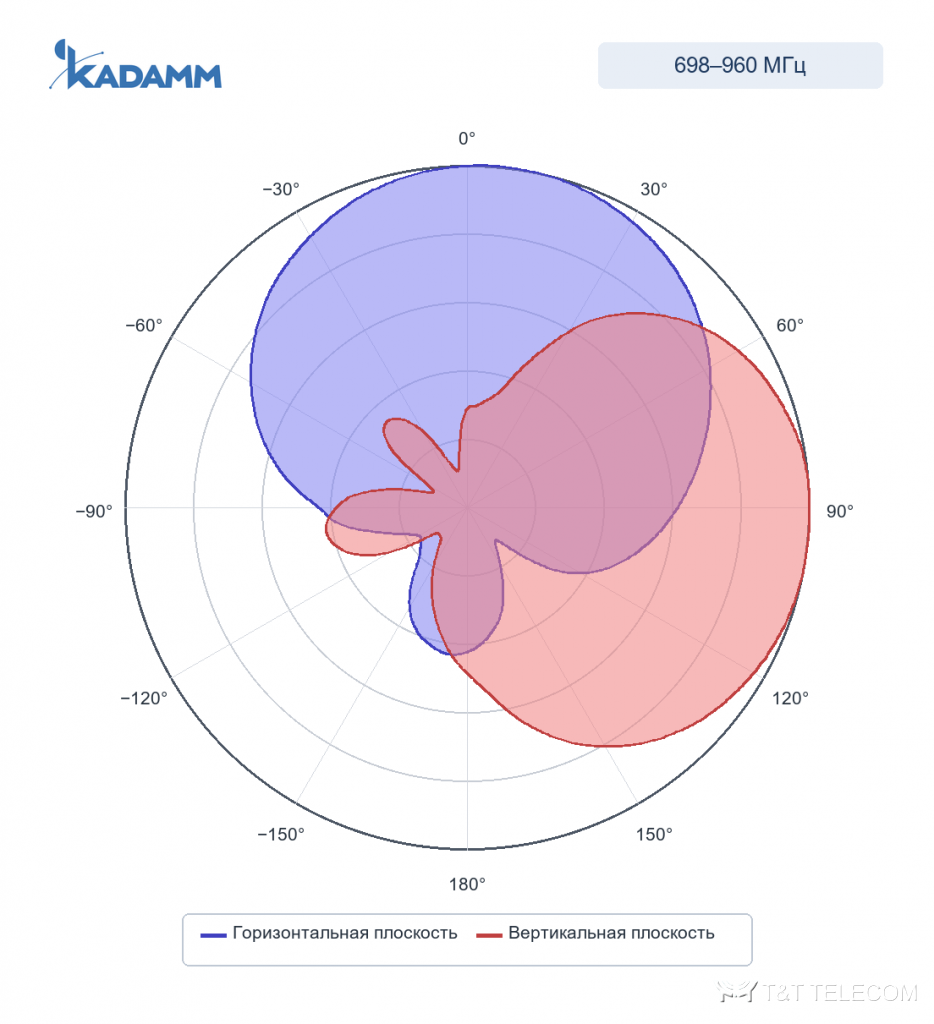

| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | 65° | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 35° | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0° | ||
| КСВН | ≤1,8 | ||
| Развязка между входами, дБ | ≥28 | ≥20 | ≥20 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 420 × 280 × 125 мм |
| Размеры упаковки | 530 × 240 × 380 мм |
| Масса антенны | ≤3,8 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–Ø70 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APXXB-7038-1170: 698–3800 МГц.
- Усиление APXXB-7038-1170 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXXB-7038-1170: в горизонтальной плоскости 70°/65°, в вертикальной 65° / 35° / 30°.
- Наклон луча APXXB-7038-1170: 0°.
- Разъёмы APXXB-7038-1170 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APXXB-7038-1170: Ø35–Ø70 мм.
- Габариты и масса APXXB-7038-1170: 420 × 280 × 125 мм, ≤3,8 кг.
Поставка и документы
KADAMM APXXB-7038-1170 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает APXXB-7038-1170?
Рабочая полоса APXXB-7038-1170 — 698–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у APXXB-7038-1170?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APXXB-7038-1170?
12 дБи. Ширина луча — 70°/65°.
