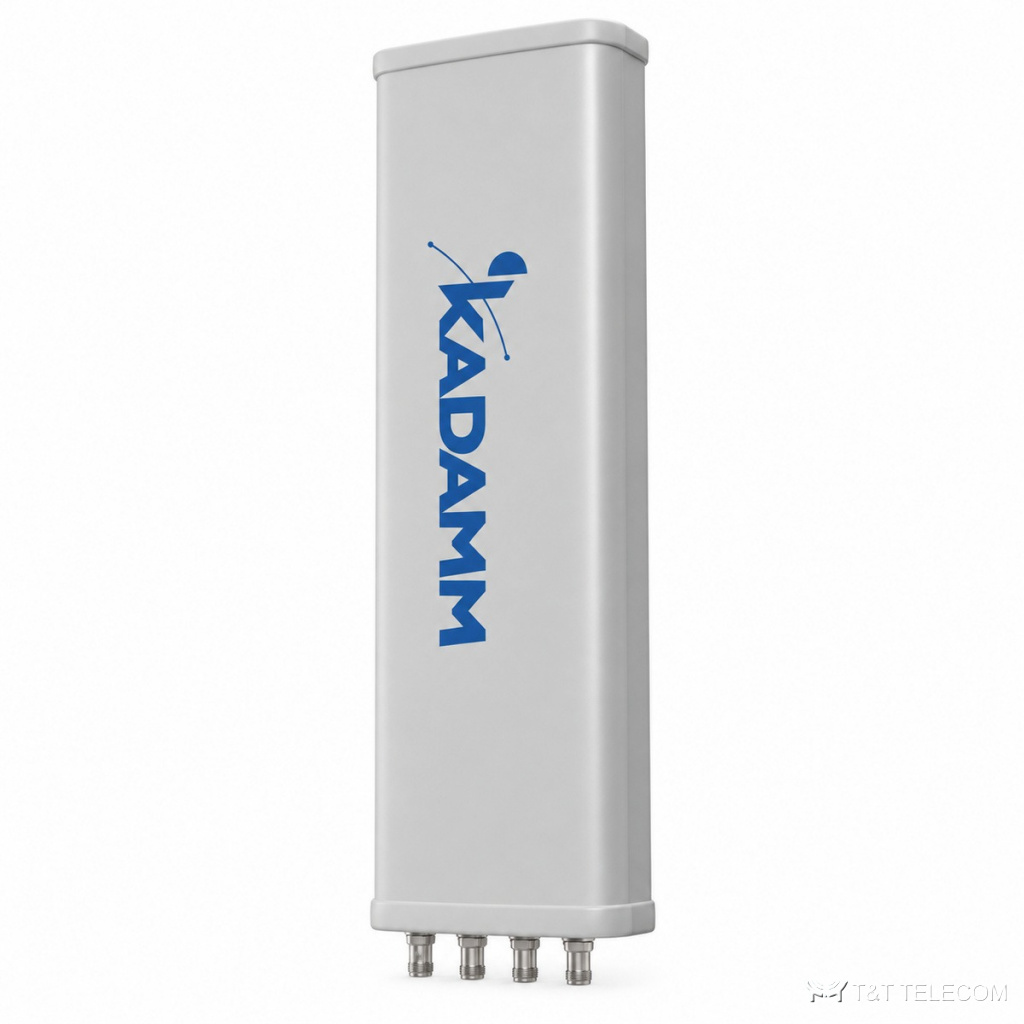

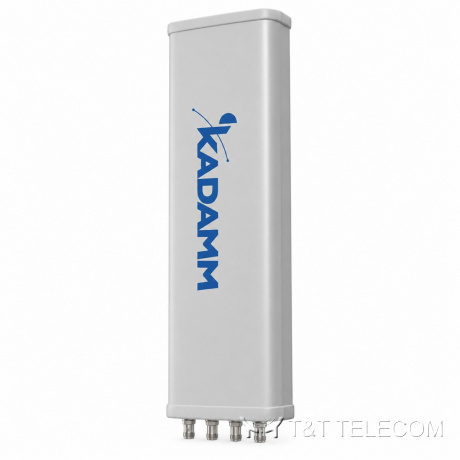

KADAMM APXX-3338-1765IR — секторная антенна базовой станции 3300–3800 МГц, 17,3 дБи, 4 порта
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-3338-1765IR — секторная панельная антенна для базовой станции. На мачте или крыше APXX-3338-1765IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные APXX-3338-1765IR: полоса 3300–3800 МГц; усиление 17,3 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×N; мощность до 150 Вт.
Область применения
- Диапазоны APXX-3338-1765IR: 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — APXX-3338-1765IR в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APXX-3338-1765IR.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×3300–3800 МГц |
| Коэффициент усиления, дБи | 17,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Поляризация | ±45° |
| Электрический наклон | 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 150 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 900 × 280 × 125 мм |
| Масса антенны | 5,9 кг |
| Масса монтажного комплекта | 3,3 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø110 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APXX-3338-1765IR: 3300–3800 МГц.
- Усиление APXX-3338-1765IR — 17,3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-3338-1765IR: в горизонтальной плоскости 65°, в вертикальной 7°.
- Наклон луча APXX-3338-1765IR: 0–10°.
- Под разъёмы APXX-3338-1765IR (4×N) подбирают джамперы и переходы.
- Монтаж APXX-3338-1765IR: Ø50–Ø110 мм.
- Габариты и масса APXX-3338-1765IR: 900 × 280 × 125 мм, 5,9 кг.
Поставка и документы
KADAMM APXX-3338-1765IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у APXX-3338-1765IR?
4×N. Другие исполнения — уточняйте при заказе.
Какое усиление у APXX-3338-1765IR?
17,3 дБи. Ширина луча — 65°.
Как крепится APXX-3338-1765IR?
Ø.50–Ø110 мм
