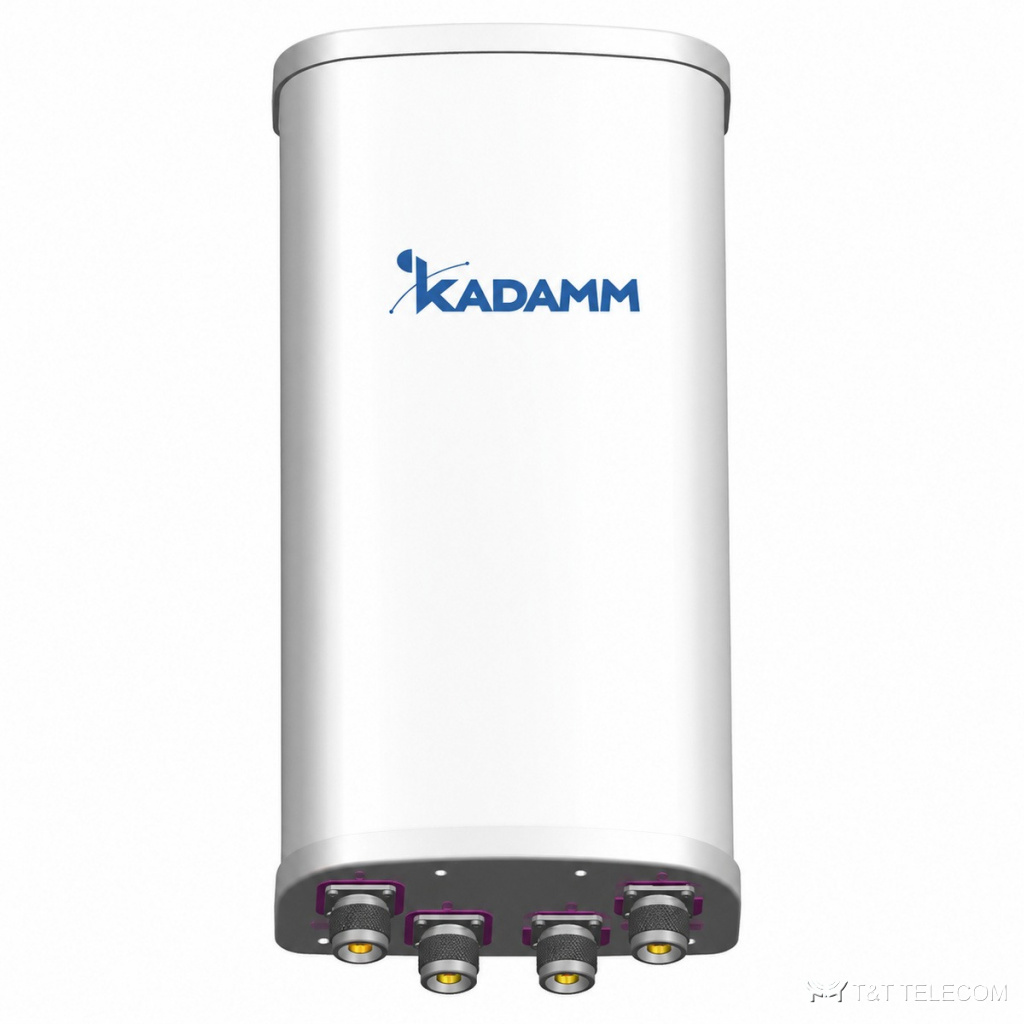

KADAMM APXX-3336-1465 — секторная антенна базовой станции 3300–3600 МГц, 13,9 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-3336-1465: секторная панельная антенна для базовой станции. Задача APXX-3336-1465 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о APXX-3336-1465: полоса 3300–3600 МГц; усиление 13,9 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×N; мощность до 125 Вт.
Область применения
- Макросоты городских и пригородных сетей — APXX-3336-1465 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APXX-3336-1465.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×3300–3600 МГц |
| Коэффициент усиления, дБи | 13,9 ± 0,5 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 125 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × вилка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 340 × 160 × 81 мм |
| Размеры упаковки | 460 × 245 × 215 мм |
| Масса антенны | 2,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | ± 15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–Ø76 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APXX-3336-1465: 3300–3600 МГц.
- Усиление APXX-3336-1465 — 13,9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-3336-1465: в горизонтальной плоскости 65°.
- Наклон луча APXX-3336-1465: 0°.
- Под разъёмы APXX-3336-1465 (4×N) подбирают джамперы и переходы.
- Монтаж APXX-3336-1465: Ø35–Ø76 мм.
- Габариты и масса APXX-3336-1465: 340 × 160 × 81 мм, 2,1 кг.
Поставка и документы
KADAMM APXX-3336-1465 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора APXX-3336-1465?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-3336-1465.
Какие частоты поддерживает APXX-3336-1465?
Рабочая полоса APXX-3336-1465 — 3300–3600 МГц.
Какой разъём у APXX-3336-1465?
4×N. Другие исполнения — уточняйте при заказе.
