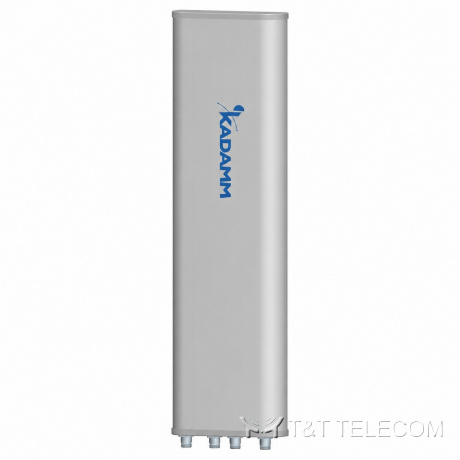

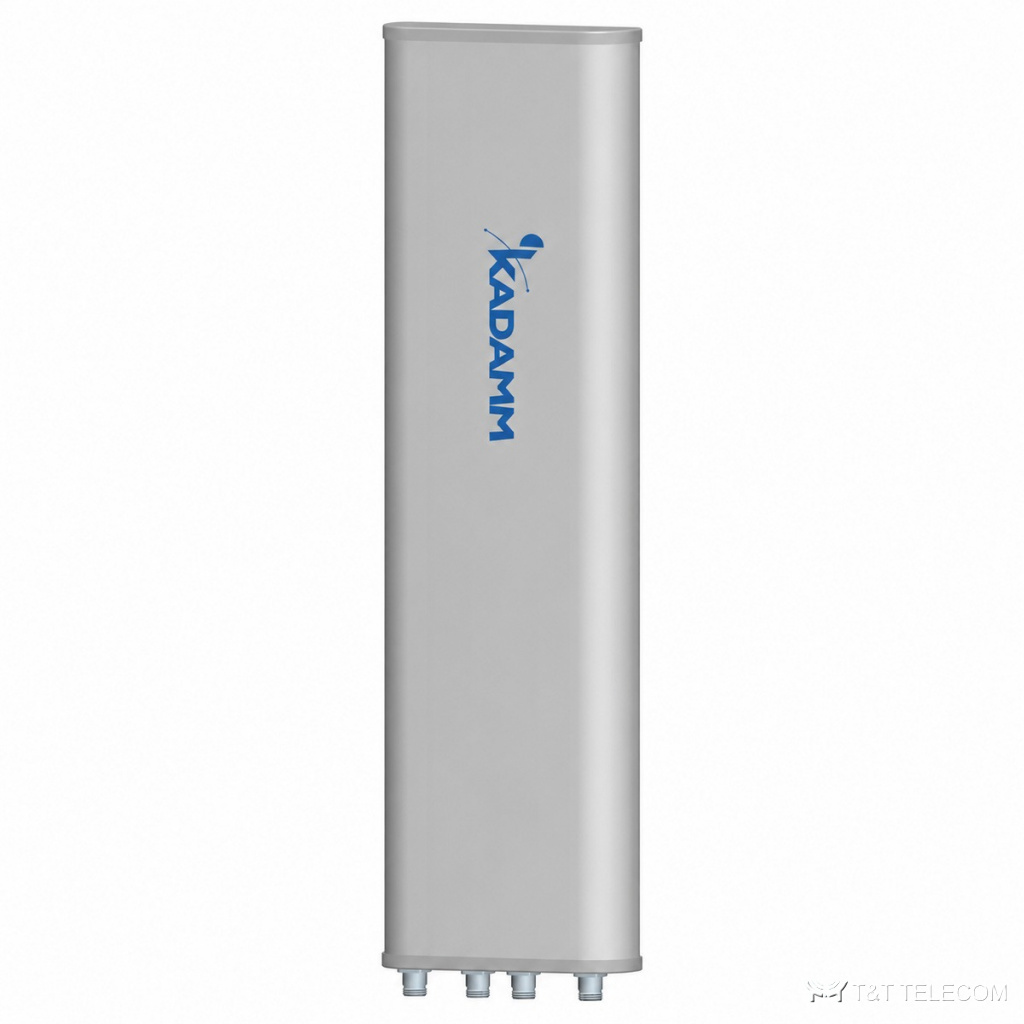

KADAMM APXX-1727-965 — секторная антенна базовой станции 1710–2690 МГц, 8,8 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-1727-965: панельная антенна малой соты с фиксированным наклоном. APXX-1727-965 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры APXX-1727-965: полоса 1710–2690 МГц; усиление 8,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до 200 Вт.
Где применяют
- Диапазоны APXX-1727-965: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — APXX-1727-965 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APXX-1727-965 без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | |||
| Коэффициент усиления, дБи | 8 | 8,5 | 8,8 | 8,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° | |||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥25 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 200 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 300 × 160 × 80 мм |
| Размеры упаковки | 370 × 200 × 160 мм |
| Масса антенны | 2,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–Ø85 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APXX-1727-965 — 1710–2690 МГц.
- Усиление APXX-1727-965 — 8,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-1727-965: в горизонтальной плоскости 65°.
- Наклон луча APXX-1727-965: 0°.
- Разъёмы APXX-1727-965 — 4×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж APXX-1727-965: Ø35–Ø85 мм.
- Габариты и масса APXX-1727-965: 300 × 160 × 80 мм, 2,5 кг.
Поставка и документы
Поставляем KADAMM APXX-1727-965 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APXX-1727-965?
Рабочая полоса APXX-1727-965 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APXX-1727-965?
4×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APXX-1727-965?
8,8 дБи. Ширина луча — 65°.
