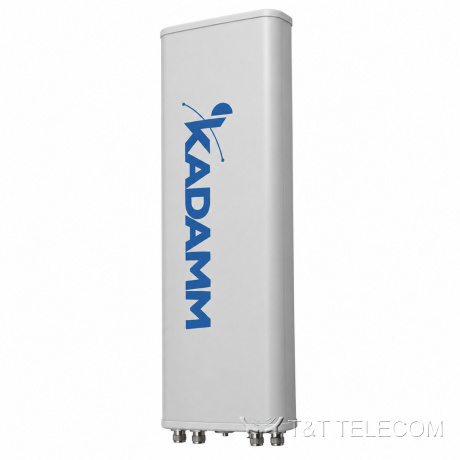

KADAMM APXX-1727-2140IR — секторная антенна базовой станции 1695–2690 МГц, 21 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

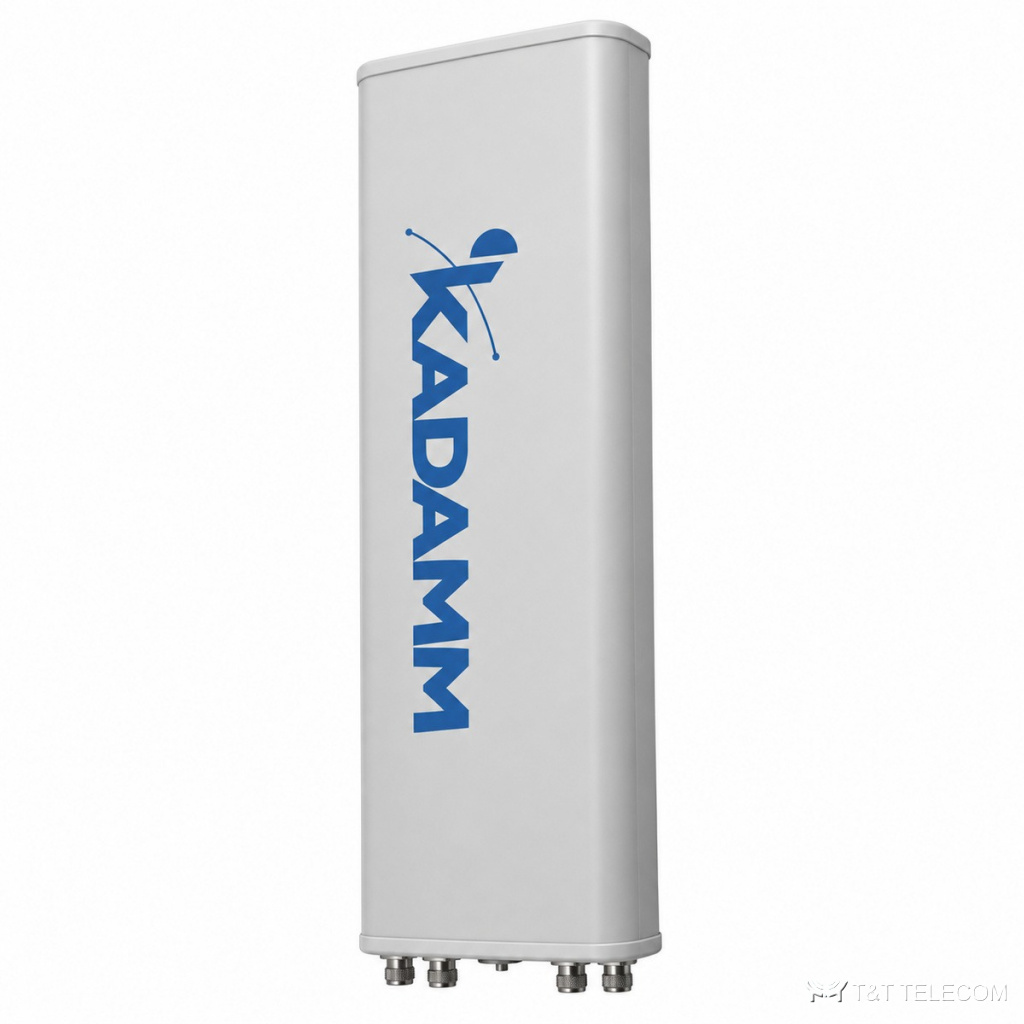

KADAMM APXX-1727-2140IR — секторная панельная антенна для базовой станции. Задача APXX-1727-2140IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о APXX-1727-2140IR: полоса 1695–2690 МГц; усиление 21 дБи; ширина луча 32°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 250 Вт.
Где применяют
- Через APXX-1727-2140IR работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — APXX-1727-2140IR.
- Модернизация площадок: замена старых антенн на APXX-1727-2140IR без смены опоры.
Технические характеристики
| Параметр | 1695–1880 МГц | 1850–1990 МГц | 1920–2200 МГц | 2170–2500 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 2×1695–2690 МГц | ||||
| Коэффициент усиления, дБи | 19,6 | 20,5 | 20,7 | 21,0 | 20,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° | 36° | 32° | 30° | 27° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8° | 7,2° | 6,5° | 5,8° | 5,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 250 Вт | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × 4.3-10 DIрозетка N (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1400 × 450 × 145 мм |
| Масса антенны | 19,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 770 / 230 / 810 Н |
| Материал радома | стеклопластик, светло-серый |
| Механический наклон | 0–15° |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APXX-1727-2140IR: 1695–2690 МГц.
- Коэффициент усиления APXX-1727-2140IR — 21 дБи; больше усиление — уже луч.
- Ширина луча APXX-1727-2140IR: в горизонтальной плоскости 32°, в вертикальной 7,8° / 7,2° / 6,5° / 5,8° / 5,5°.
- Наклон луча APXX-1727-2140IR: 2–12°.
- Разъёмы APXX-1727-2140IR — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APXX-1727-2140IR: Ø50–Ø115 мм; ветровая нагрузка 770 / 230 / 810 Н.
- Габариты и масса APXX-1727-2140IR: 1400 × 450 × 145 мм, 19,5 кг.
Поставка и документы
Подберём KADAMM APXX-1727-2140IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APXX-1727-2140IR?
21 дБи. Ширина луча — 32°.
Как крепится APXX-1727-2140IR?
Ø.50–Ø115 мм
Что нужно для подбора APXX-1727-2140IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-1727-2140IR.
