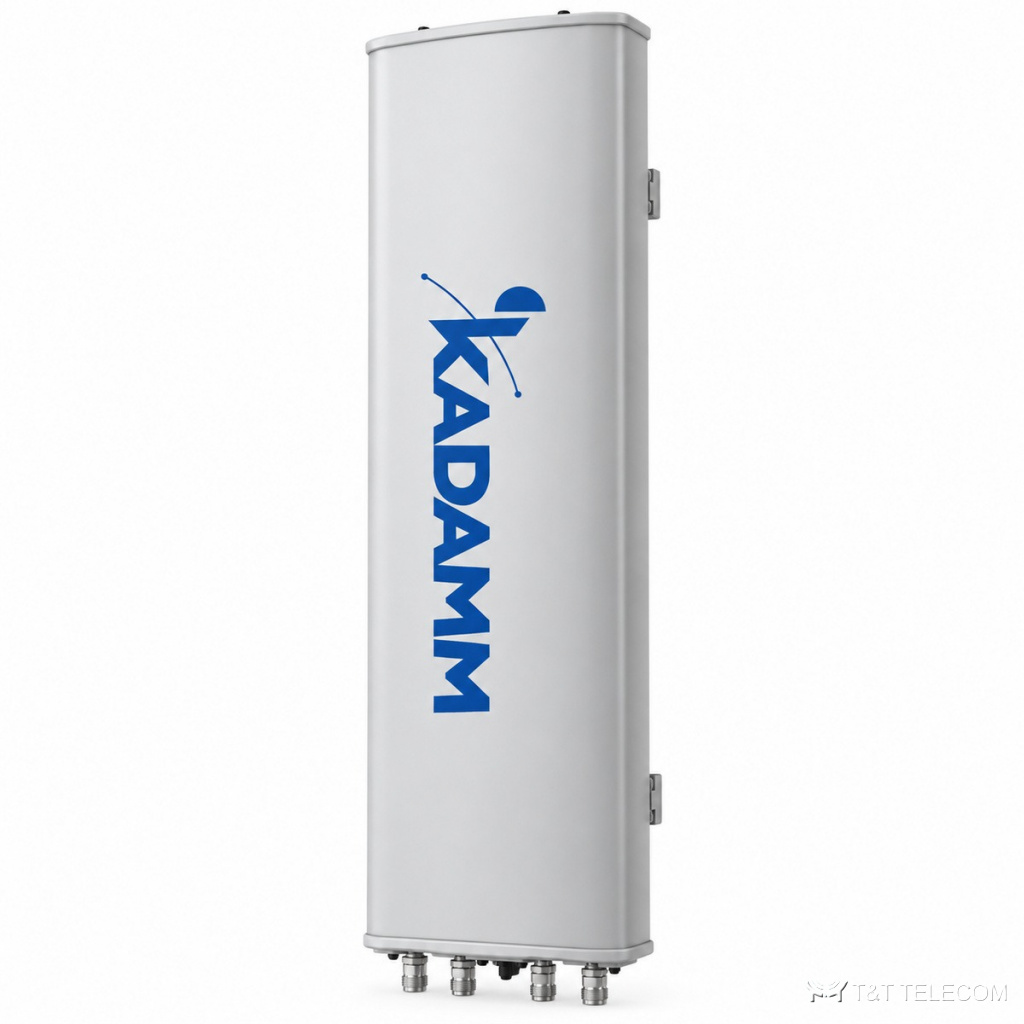

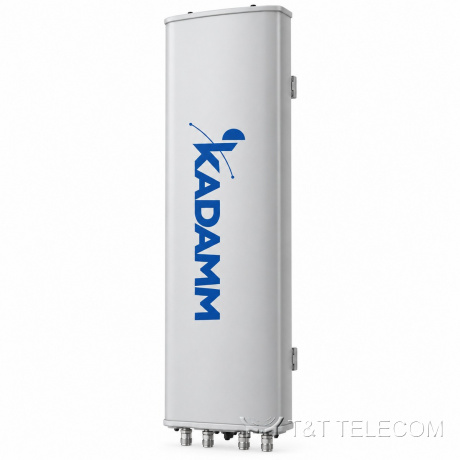

KADAMM APXX-1727-1867IR — секторная антенна базовой станции 1710–2690 МГц, 18 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APXX-1727-1867IR — секторная панельная антенна для базовой станции. APXX-1727-1867IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры APXX-1727-1867IR: полоса 1710–2690 МГц; усиление 18 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 200 Вт.
Для каких задач
- Диапазоны APXX-1727-1867IR: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — APXX-1727-1867IR в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APXX-1727-1867IR без смены опоры.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | ||||
| Коэффициент усиления, дБи | 17 ± 0,5 | 17,3 ± 0,5 | 17,5 ± 0,5 | 17,8 ± 0,5 | 18 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 65 ± 6° | 62 ± 6° | 60 ± 6° | 57 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8° | 7,2° | 6,5° | 5,8° | 5,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥27 | ≥27 | ≥30 | ≥30 | ≥30 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||||
| Поляризация | ±45° | ||||
| Электрический наклон | 2–12° | ||||
| КСВН | ≤1,5 | ||||
| Развязка между входами, дБ | ≥26 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 200 Вт | ||||
| Блок RET | KRCU20D-2 | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1365 × 320 × 140 мм |
| Масса антенны | 14() кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 336 / 178 / 382 Н |
| Материал радома | Стеклопластик |
| Механический наклон | 0–15° |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APXX-1727-1867IR: 1710–2690 МГц.
- Усиление APXX-1727-1867IR — 18 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-1727-1867IR: в горизонтальной плоскости 65°, в вертикальной 7,8° / 7,2° / 6,5° / 5,8° / 5,5°.
- Наклон луча APXX-1727-1867IR: 2–12°.
- Разъёмы APXX-1727-1867IR — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APXX-1727-1867IR: Ø50–Ø115 мм; ветровая нагрузка 336 / 178 / 382 Н.
- Габариты и масса APXX-1727-1867IR: 1365 × 320 × 140 мм, 14() кг.
Поставка и документы
Подберём KADAMM APXX-1727-1867IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APXX-1727-1867IR?
Рабочая полоса APXX-1727-1867IR — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APXX-1727-1867IR?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APXX-1727-1867IR?
18 дБи. Ширина луча — 65°.
