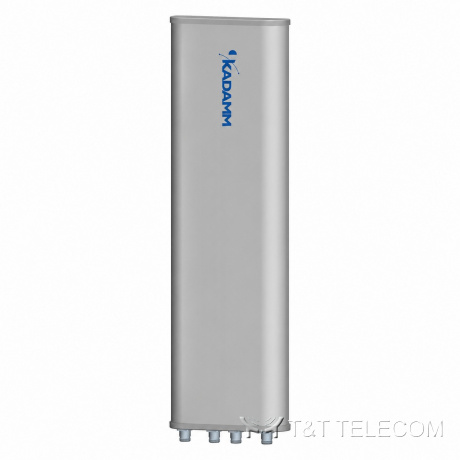

KADAMM APXX-1727-1768 — секторная антенна базовой станции 1710–2690 МГц, 17,4 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

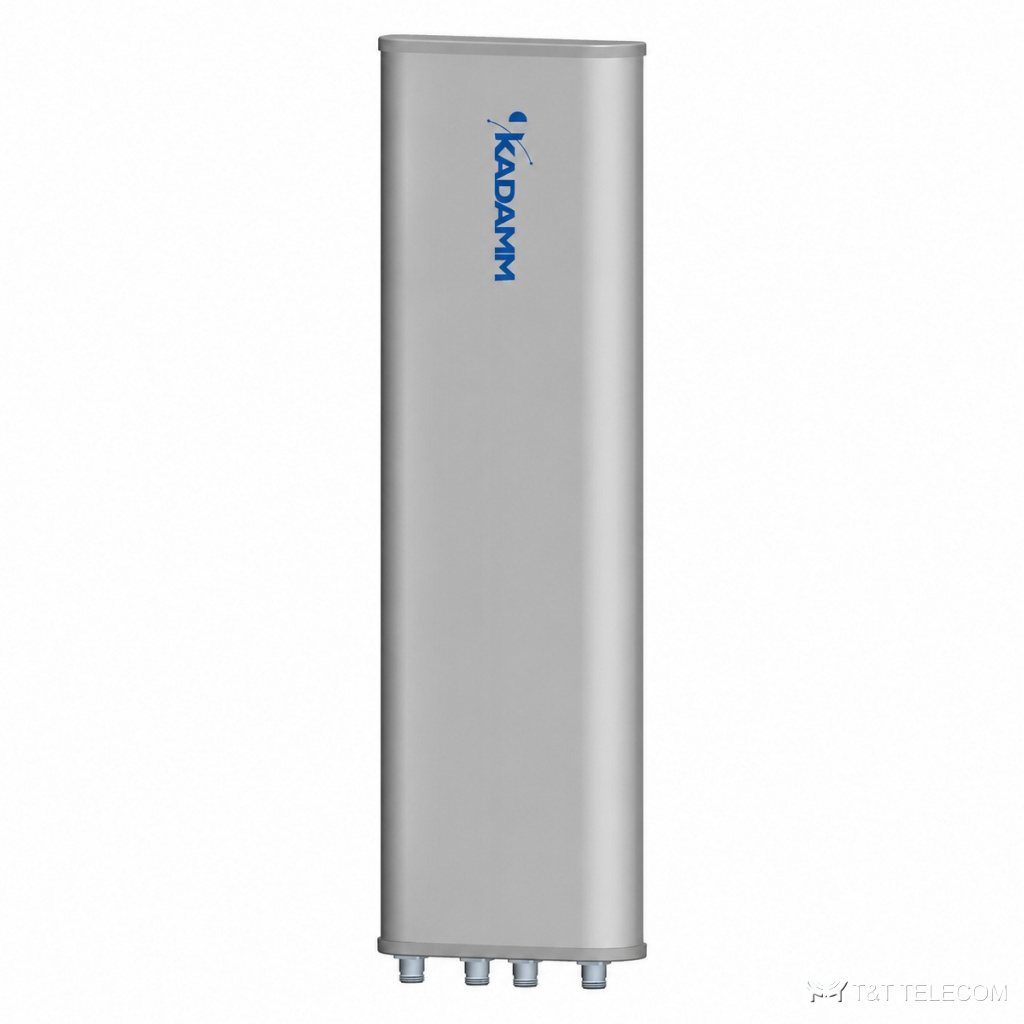

KADAMM APXX-1727-1768: секторная панельная антенна для базовой станции. APXX-1727-1768 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о APXX-1727-1768: полоса 1710–2690 МГц; усиление 16,8–17,4 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до 300 Вт.
Для каких задач
- Полоса APXX-1727-1768 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — APXX-1727-1768.
- Добавление диапазонов на существующей площадке через порты APXX-1727-1768.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | |||
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | |||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥28 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 300 Вт | |||
Исполнения
| Артикул | Усиление, дБи | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM APXX-1727-1768 | 16,8 / 17 / 17,4 / 17,2 | 1400×320×110 | 18 |
| KADAMM APXX-1727-1768-2 | 16,8 / 17,3 / 17,1 | 1345×320×110 | 17 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Размеры упаковки | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 17–18 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APXX-1727-1768: 1710–2690 МГц.
- Коэффициент усиления APXX-1727-1768 — 16,8–17,4 дБи; больше усиление — уже луч.
- Ширина луча APXX-1727-1768: в горизонтальной плоскости 65°.
- Наклон луча APXX-1727-1768: 0–12°.
- Под разъёмы APXX-1727-1768 (4×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APXX-1727-1768: Ø50–Ø115 мм.
- Габариты и масса APXX-1727-1768: по исполнению (см. таблицу «Исполнения»), 17–18 кг.
Поставка и документы
Поставляем KADAMM APXX-1727-1768 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APXX-1727-1768?
Ø.50–Ø115 мм
Что нужно для подбора APXX-1727-1768?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-1727-1768.
Какие частоты поддерживает APXX-1727-1768?
Рабочая полоса APXX-1727-1768 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
