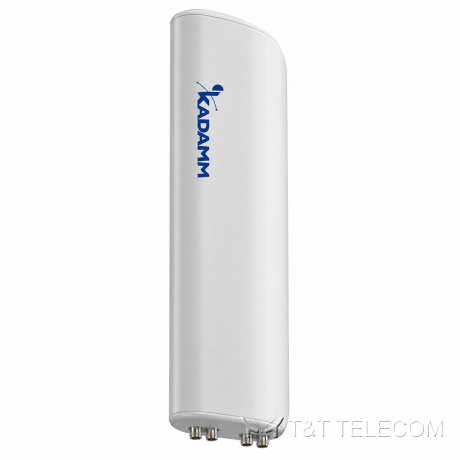

KADAMM APXX-1727-1468 — секторная антенна базовой станции 1695–2690 МГц, 13,5 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

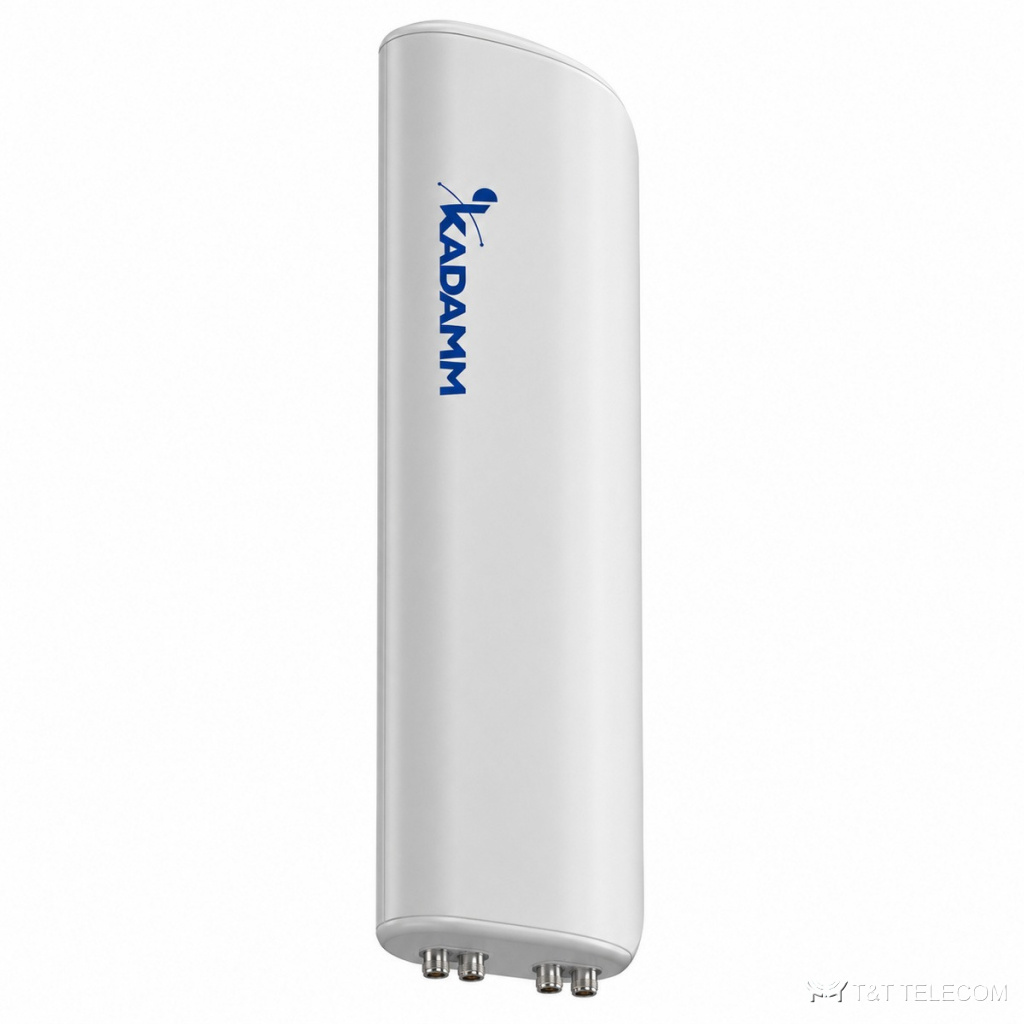

KADAMM APXX-1727-1468: секторная панельная антенна для базовой станции. На мачте или крыше APXX-1727-1468 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о APXX-1727-1468: полоса 1695–2690 МГц; усиление 13,5 дБи; ширина луча 68°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 250 Вт.
Область применения
- Полоса APXX-1727-1468 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — APXX-1727-1468 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на APXX-1727-1468 без смены опоры.
Технические характеристики
| Параметр | 1695–1920 МГц | 1920–2180 МГц | 2300–2500 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1695–2690 МГц | |||
| Коэффициент усиления, дБи | 12,6 | 12,8 | 13,3 | 13,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 23° | |||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 | |||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |||
| Подавление первого бокового лепестка, дБ | ≥15 | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 250 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × 4.3-10 DIрозетка N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 395 × 320 × 80 мм |
| Размеры упаковки | 520 × 260 × 415 мм |
| Масса антенны | 4,5 кг |
| Максимальная скорость ветра | 241 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø60–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APXX-1727-1468 — 1695–2690 МГц.
- Коэффициент усиления APXX-1727-1468 — 13,5 дБи; больше усиление — уже луч.
- Ширина луча APXX-1727-1468: в горизонтальной плоскости 68°, в вертикальной 23°.
- Наклон луча APXX-1727-1468: 0°.
- Разъёмы APXX-1727-1468 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APXX-1727-1468: Ø60–Ø115 мм.
- Габариты и масса APXX-1727-1468: 395 × 320 × 80 мм, 4,5 кг.
В старых спецификациях APXX-1727-1468 может значиться как KADAMM APXXB-1727-1365 — это та же антенна.
Поставка и документы
Подберём KADAMM APXX-1727-1468 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора APXX-1727-1468?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-1727-1468.
Какие частоты поддерживает APXX-1727-1468?
Рабочая полоса APXX-1727-1468 — 1695–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APXX-1727-1468?
4×4.3-10. Другие исполнения — уточняйте при заказе.
