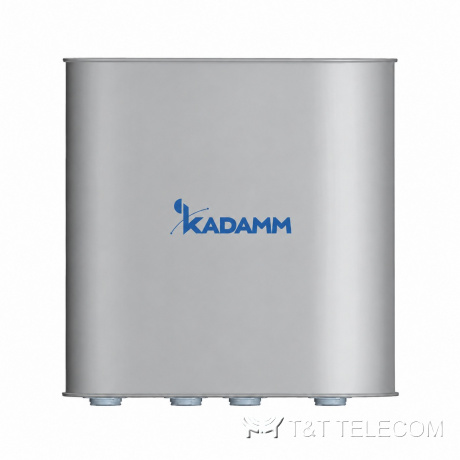

KADAMM APXX-1727-1270 — секторная антенна базовой станции 1710–2690 МГц, 12 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

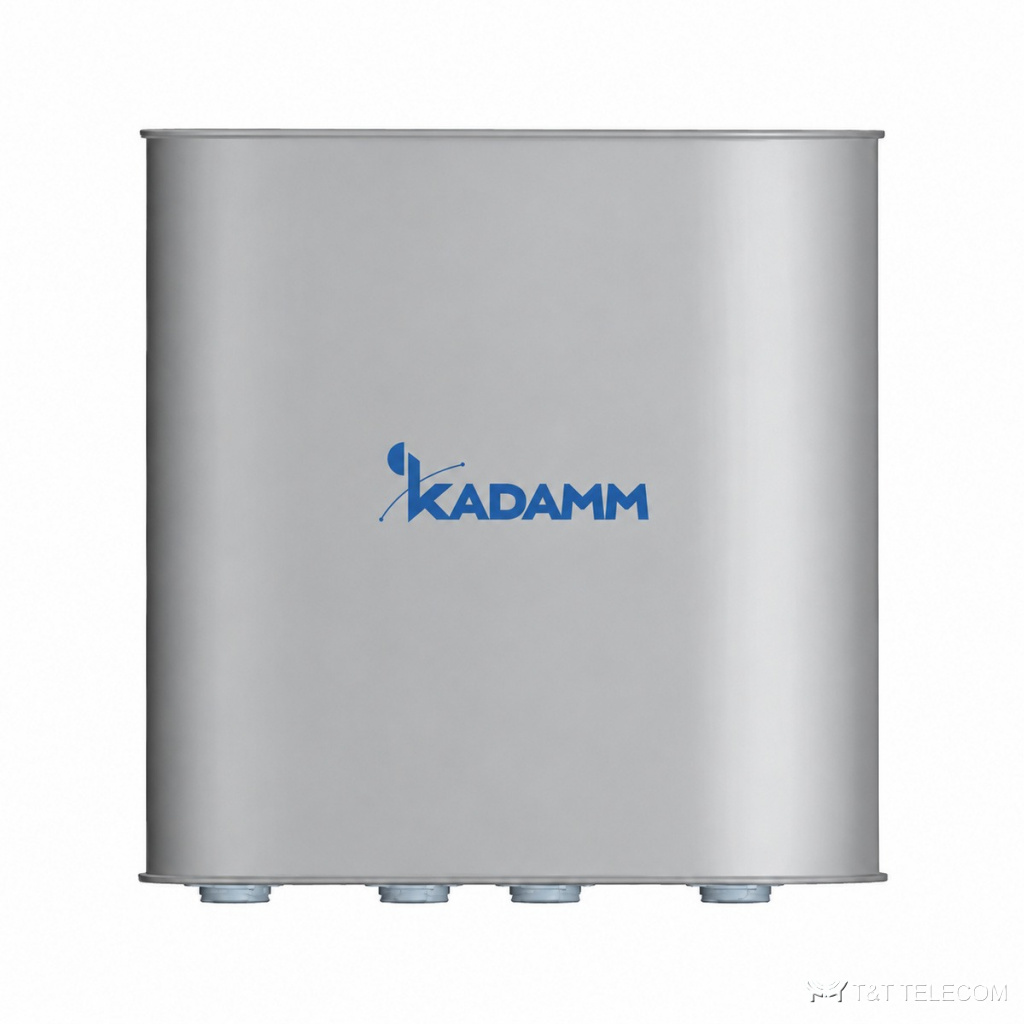

KADAMM APXX-1727-1270: секторная панельная антенна для базовой станции. На мачте или крыше APXX-1727-1270 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры APXX-1727-1270: полоса 1710–2690 МГц; усиление 12 дБи; ширина луча 68°; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до 200 Вт.
Для каких задач
- Через APXX-1727-1270 работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — APXX-1727-1270.
- Модернизация площадок: замена старых антенн на APXX-1727-1270 без смены опоры.
Технические характеристики
| Параметр | 1710–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | ||
| Коэффициент усиления, дБи | 12 ± 1 | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | 68° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 26° | 23° | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 200 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 380 × 325 × 85 мм |
| Размеры упаковки | 420 × 390 × 190 мм |
| Масса антенны | 4,3 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø85 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APXX-1727-1270: 1710–2690 МГц.
- Усиление APXX-1727-1270 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-1727-1270: в горизонтальной плоскости 68°, в вертикальной 26° / 23° / 20°.
- Наклон луча APXX-1727-1270: 0°.
- Разъёмы APXX-1727-1270 — 4×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж APXX-1727-1270: Ø50–Ø85 мм.
- Габариты и масса APXX-1727-1270: 380 × 325 × 85 мм, 4,3 кг.
Поставка и документы
Подберём KADAMM APXX-1727-1270 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APXX-1727-1270?
Рабочая полоса APXX-1727-1270 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у APXX-1727-1270?
4×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APXX-1727-1270?
12 дБи. Ширина луча — 68°.
