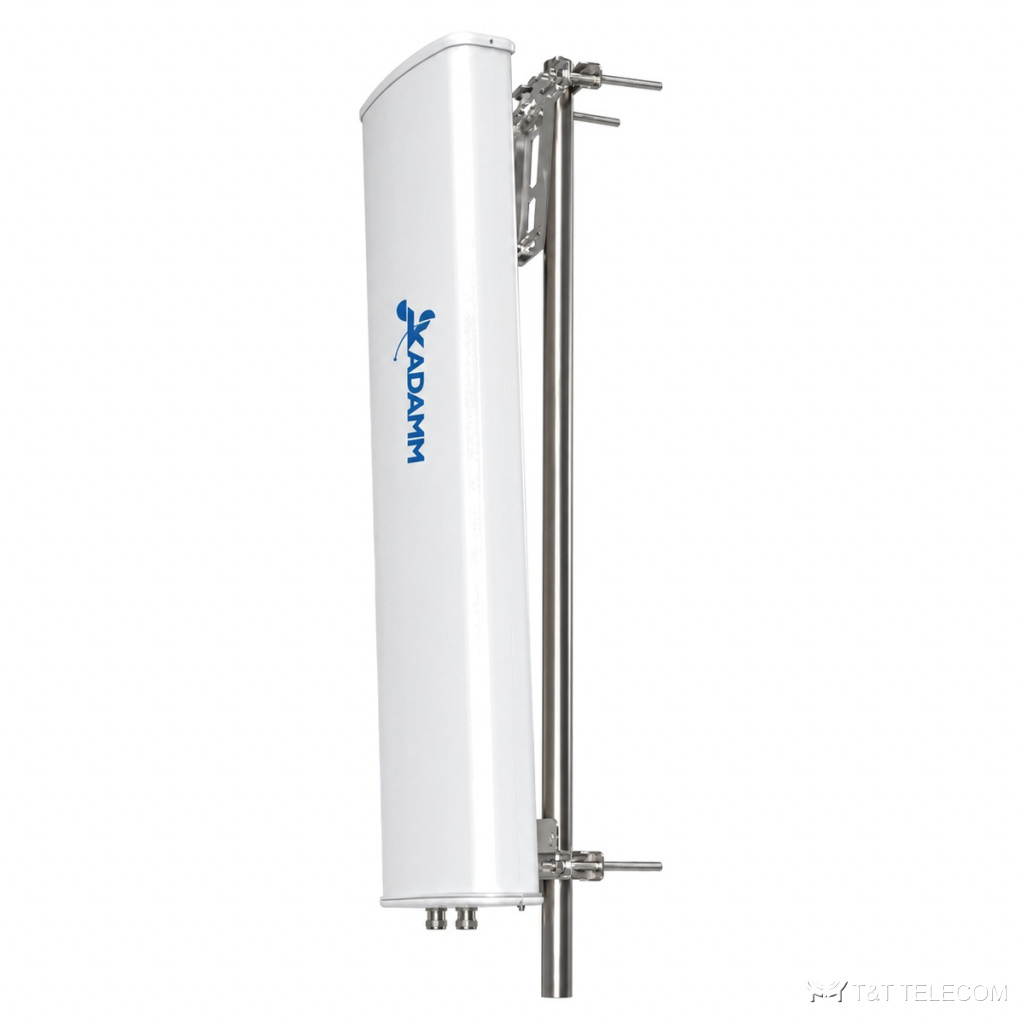

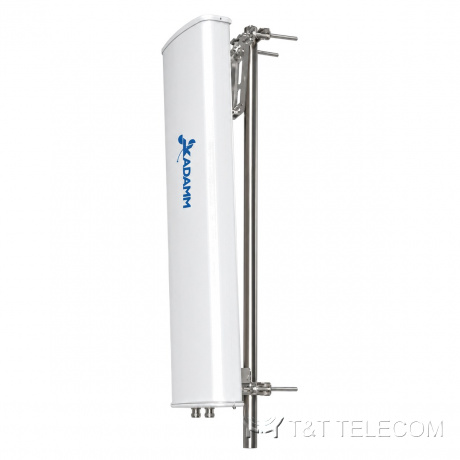

KADAMM APXX-1722-1765AC — однодиапазонная секторная антенна 1710–2180 МГц, 17 дБи, 4 порта, фиксированный наклон
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APXX-1722-1765AC — секторная панельная антенна для базовой станции. APXX-1722-1765AC ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о APXX-1722-1765AC: полоса 1710–2180 МГц; усиление 17 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до ≥300 Вт.
Для каких задач
- Диапазоны APXX-1722-1765AC: GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сельские и трассовые соты, где нужна дальность — APXX-1722-1765AC.
- Модернизация площадок: замена старых антенн на APXX-1722-1765AC без смены опоры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2180 МГц |
| Коэффициент усиления, дБи | 17 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7 ± 3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥25 |
| Максимальная мощность на порт (при 50 °C) | ≥300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1400 × 280 × 80 мм |
| Масса антенны | 12 кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø50–100 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APXX-1722-1765AC: 1710–2180 МГц.
- Усиление APXX-1722-1765AC — 17 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-1722-1765AC: в горизонтальной плоскости 65°, в вертикальной 7 ± 3°.
- Наклон луча APXX-1722-1765AC: 0°.
- Под разъёмы APXX-1722-1765AC (4×4.3-10) подбирают джамперы и переходы.
- Монтаж APXX-1722-1765AC: Ø50–100 мм.
- Габариты и масса APXX-1722-1765AC: 1400 × 280 × 80 мм, 12 кг.
Поставка и документы
Подберём KADAMM APXX-1722-1765AC под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APXX-1722-1765AC?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APXX-1722-1765AC?
17 дБи. Ширина луча — 65°.
Как крепится APXX-1722-1765AC?
Ø.50–100 мм
