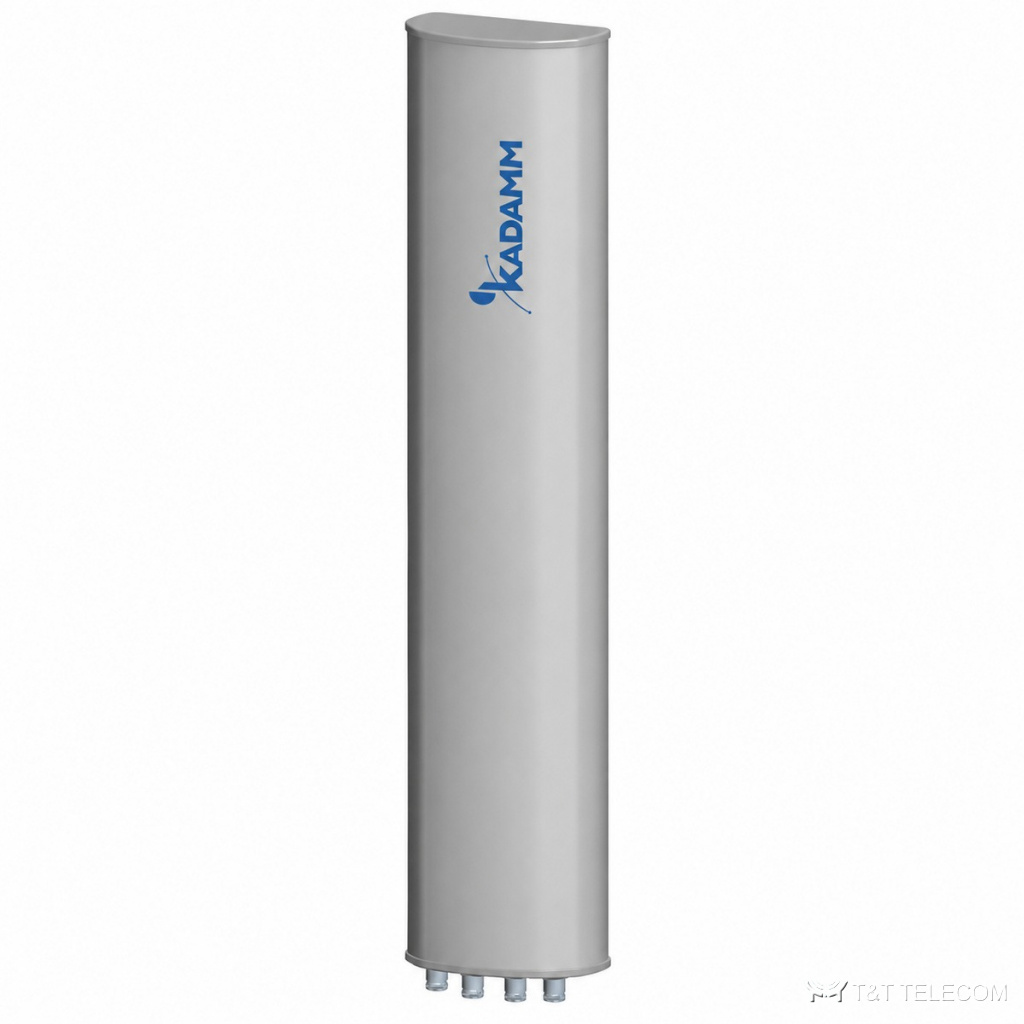

KADAMM APXX-0922-1765 — секторная антенна базовой станции 880–2170 МГц, 17 дБи, 4 порта
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-0922-1765 — секторная панельная антенна для базовой станции. На мачте или крыше APXX-0922-1765 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные APXX-0922-1765: полоса 880–960 МГц и 1710–2170 МГц; усиление 17 дБи; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до 300 250 Вт.
Для каких задач
- Полоса APXX-0922-1765 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сельские и трассовые соты, где нужна дальность — APXX-0922-1765.
- Модернизация площадок: замена старых антенн на APXX-0922-1765 без смены опоры.
Технические характеристики
Система 880–960 МГц
| Параметр | 880–960 МГц |
|---|---|
| Коэффициент усиления, дБи | 14,2 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
Система 1710–2170 МГц
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,5 | 16,7 | 17 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 0–14 0–10° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150(2×43 дБм) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 250 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1260 × 270 × 137 мм |
| Размеры упаковки | 1500 × 350 × 220 мм |
| Масса антенны | 9 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы APXX-0922-1765: 880–960 МГц и 1710–2170 МГц.
- Коэффициент усиления APXX-0922-1765 — 17 дБи; больше усиление — уже луч.
- Наклон луча APXX-0922-1765: 0–14 0–10°.
- Под разъёмы APXX-0922-1765 (4×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APXX-0922-1765: Ø50–Ø115 мм.
- Габариты и масса APXX-0922-1765: 1260 × 270 × 137 мм, 9 кг.
Поставка и документы
KADAMM APXX-0922-1765 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у APXX-0922-1765?
4×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у APXX-0922-1765?
17 дБи.
Как крепится APXX-0922-1765?
Ø.50–Ø115 мм
