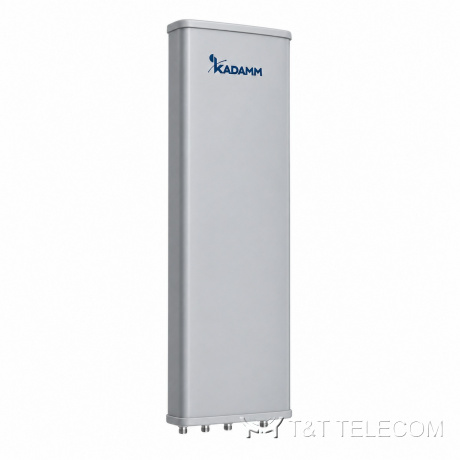

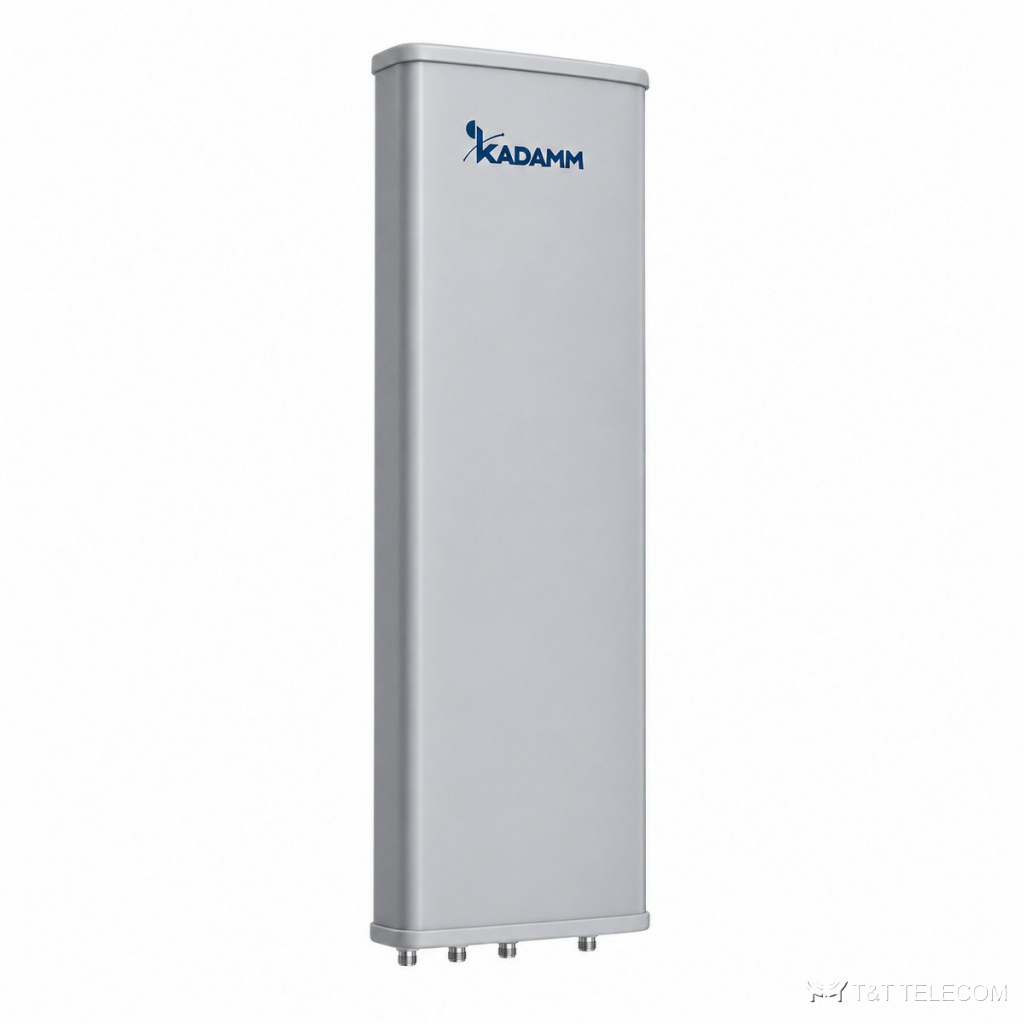

KADAMM APXX-0827-1465 — секторная антенна базовой станции 806–960 / 1710–2700 МГц, 14 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APXX-0827-1465 — секторная панельная антенна для базовой станции. Задача APXX-0827-1465 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные APXX-0827-1465: полоса 806–960 МГц и 1710–2700 МГц; усиление 14 дБи; ширина луча 65° / 60°; поляризация ±45°; разъёмы 4×N; мощность до 100 Вт.
Для каких задач
- Через APXX-0827-1465 работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APXX-0827-1465 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APXX-0827-1465.
Технические характеристики
| Параметр | 806–960 МГц | 1710–2700 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 14 ± 0,5 | 14 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6° | 60 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13 ± 2° | 12 ± 2° |
| Электрический наклон | 0° | |
| КСВН | ≤1,5 | |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризация | ±45° | |
| Развязка между входами, дБ | уточняйте у менеджера | |
| Интермодуляция IM3 | не нормируется — уточняйте у менеджера | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 100 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1350 × 425 × 135 мм |
| Размеры упаковки | 1625 × 490 × 240 мм |
| Масса антенны | 10,5 кг |
| Масса монтажного комплекта | 5,9 кг |
| Механический наклон | 0–10° |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | пластик или стеклопластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø80–Ø114 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APXX-0827-1465 — 806–960 МГц и 1710–2700 МГц.
- Коэффициент усиления APXX-0827-1465 — 14 дБи; больше усиление — уже луч.
- Ширина луча APXX-0827-1465: в горизонтальной плоскости 65° / 60°, в вертикальной 13 ± 2° / 12 ± 2°.
- Наклон луча APXX-0827-1465: 0°.
- Под разъёмы APXX-0827-1465 (4×N) подбирают джамперы и переходы.
- Монтаж APXX-0827-1465: Ø80–Ø114 мм.
- Габариты и масса APXX-0827-1465: 1350 × 425 × 135 мм, 10,5 кг.
Поставка и документы
Поставляем KADAMM APXX-0827-1465 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APXX-0827-1465?
Ø.80–Ø114 мм
Что нужно для подбора APXX-0827-1465?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-0827-1465.
Какие частоты поддерживает APXX-0827-1465?
Рабочая полоса APXX-0827-1465 — 806–960 МГц и 1710–2700 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
