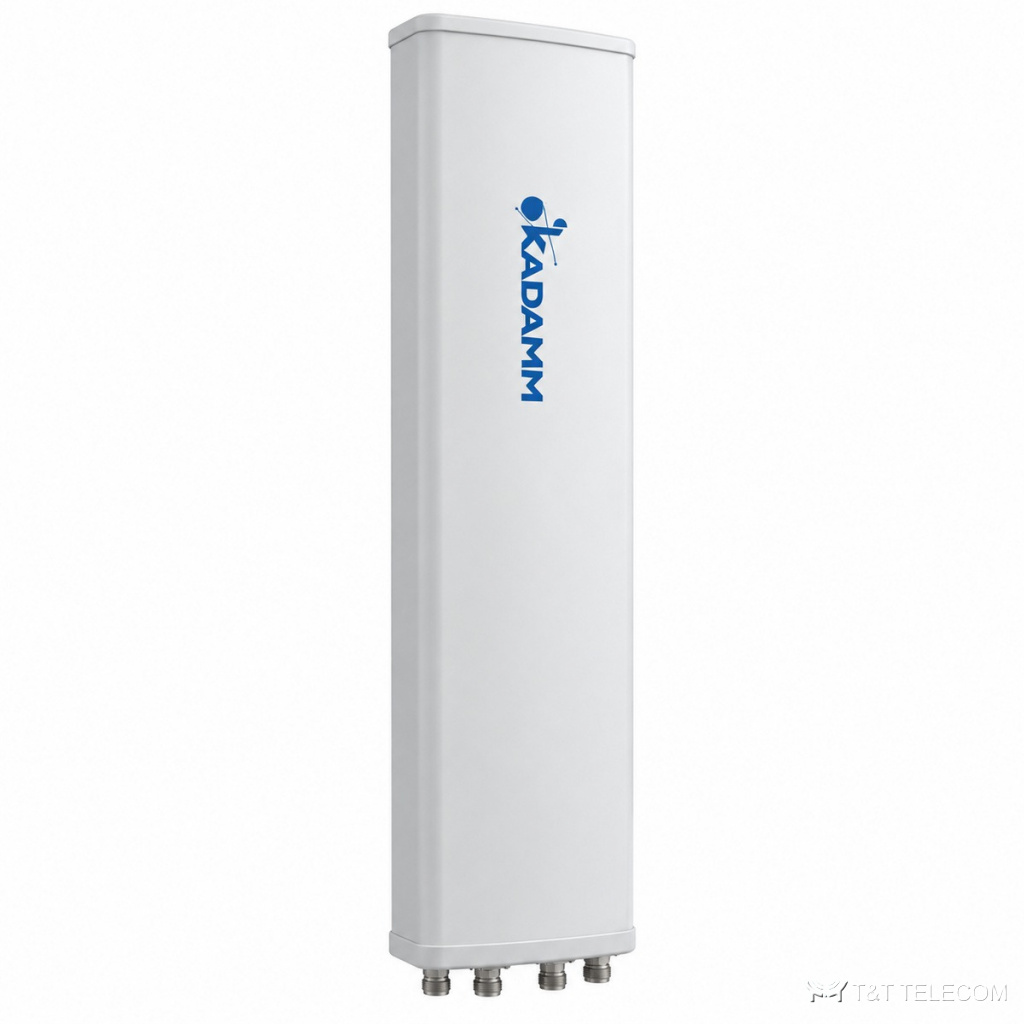

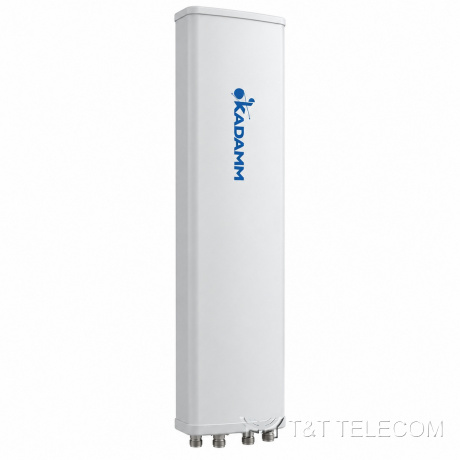

KADAMM APXX-0727-1868IR — секторная антенна базовой станции 698–2690 МГц, 17,5 дБи, 4 порта
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-0727-1868IR: секторная панельная антенна для базовой станции. Задача APXX-0727-1868IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры APXX-0727-1868IR: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 250 Вт.
Область применения
- Диапазоны APXX-0727-1868IR: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APXX-0727-1868IR в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APXX-0727-1868IR.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–896 МГц | 870–960 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Коэффициент усиления, дБи | 16,5 ± 1 | 17,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 63 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,3 ± 1,5° | 8 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Электрический наклон | 2–10° | |
| КСВН | ≤1,5 | |
| Развязка между входами, дБ | ≥26 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 дБм | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 250 Вт | |
Система 1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2500 МГц | 2490–2690 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Коэффициент усиления, дБи | 16,8 ± 0,7 | 17,3 ± 0,7 | 17,5 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 63 ± 5° | 63 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7 ± 1° | 6 ± 0,8° | 5,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||
| Электрический наклон | 2–12° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами, дБ | ≥26 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 дБм | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 250 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2500 × 320 × 140 мм |
| Размеры упаковки | 2740 × 410 × 265 мм |
| Масса антенны | 23 кг |
| Масса монтажного комплекта | 4,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–8° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APXX-0727-1868IR — 698–960 МГц и 1710–2690 МГц.
- Усиление APXX-0727-1868IR — 17,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-0727-1868IR: в горизонтальной плоскости 65°, в вертикальной 9,3 ± 1,5° / 8 ± 0,7°.
- Наклон луча APXX-0727-1868IR: 2–10° / 2–12°.
- Разъёмы APXX-0727-1868IR — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APXX-0727-1868IR: Ø50–Ø115 мм.
- Габариты и масса APXX-0727-1868IR: 2500 × 320 × 140 мм, 23 кг.
Поставка и документы
Подберём KADAMM APXX-0727-1868IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APXX-0727-1868IR?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APXX-0727-1868IR?
17,5 дБи. Ширина луча — 65°.
Как крепится APXX-0727-1868IR?
Ø.50–Ø115 мм
