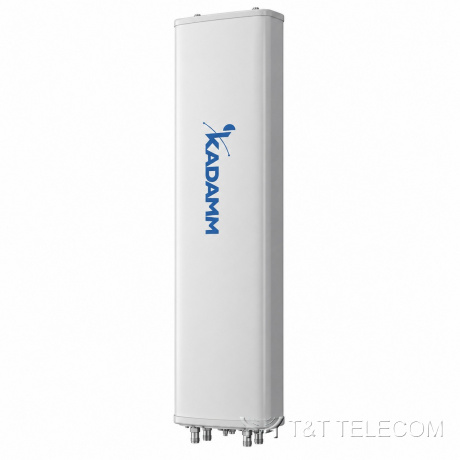

KADAMM APXX-0727-1865IR — секторная антенна базовой станции 698–2690 МГц, 17,5 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

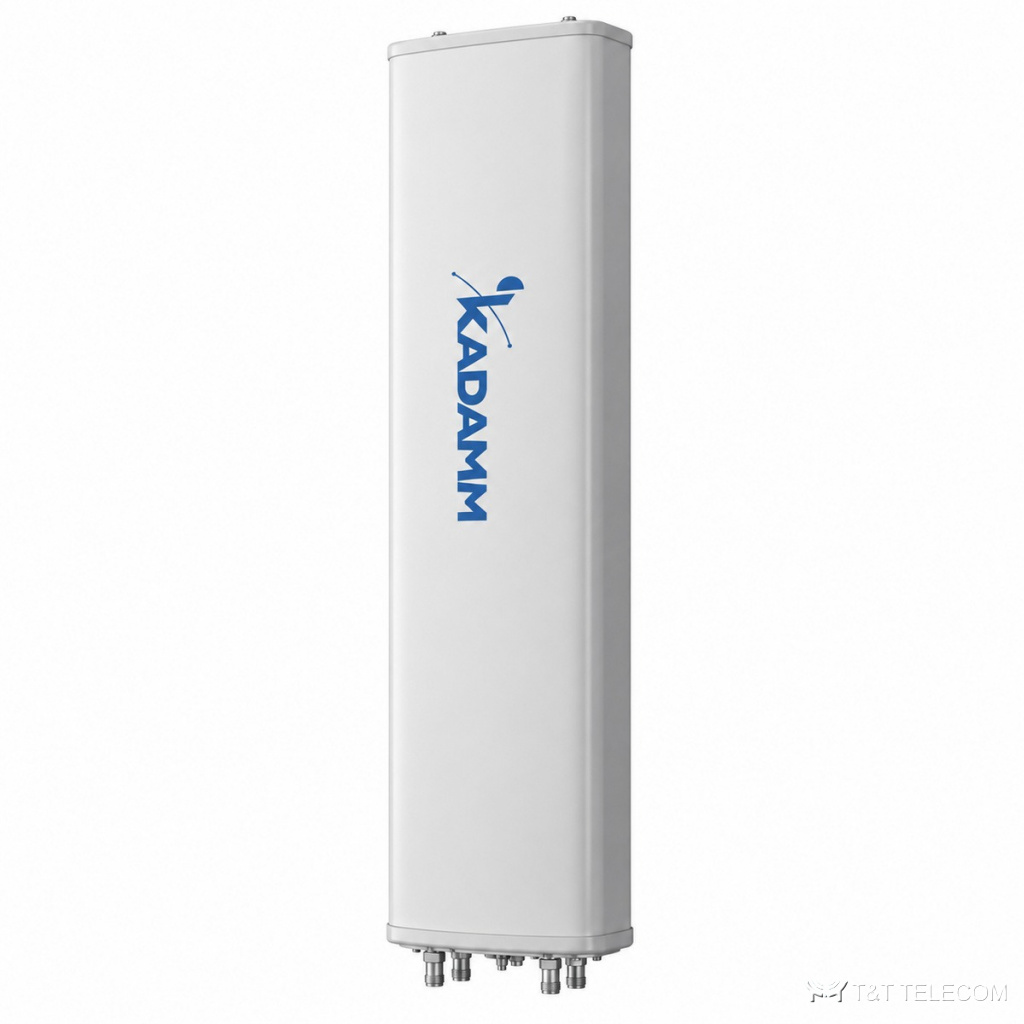

KADAMM APXX-0727-1865IR — секторная панельная антенна для базовой станции. APXX-0727-1865IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные APXX-0727-1865IR: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 250 Вт.
Область применения
- Полоса APXX-0727-1865IR охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APXX-0727-1865IR.
- Модернизация площадок: замена старых антенн на APXX-0727-1865IR без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–896 МГц | 870–960 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 15,5 ± 0,5 | 16 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 4° | 62 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11 ± 1° | 9,5 ± 01° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
Система 1710–2690 МГц
| Параметр | 1710–2200 МГц | 2200–2500 МГц | 2490–2690 МГц |
|---|---|---|---|
| Коэффициент усиления, дБи | 16,5 ± 0,5 | 17,5 ± 0,3 | 17,5 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 63 ± 5° | 63 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9 ± 1° | 7,5 ± 0,8° | 6,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | ||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−107 дБм |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 320 × 140 мм |
| Размеры упаковки | 2210 × 410 × 265 мм |
| Масса антенны | 17,6 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APXX-0727-1865IR — 698–960 МГц и 1710–2690 МГц.
- Усиление APXX-0727-1865IR — 17,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-0727-1865IR: в горизонтальной плоскости 65°, в вертикальной 11 ± 1° / 9,5 ± 01°.
- Наклон луча APXX-0727-1865IR: 2–12°.
- Разъёмы APXX-0727-1865IR — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APXX-0727-1865IR: Ø50–Ø115 мм.
- Габариты и масса APXX-0727-1865IR: 1980 × 320 × 140 мм, 17,6 кг.
Поставка и документы
Подберём KADAMM APXX-0727-1865IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APXX-0727-1865IR?
Ø.50–Ø115 мм
Что нужно для подбора APXX-0727-1865IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-0727-1865IR.
Какие частоты поддерживает APXX-0727-1865IR?
Рабочая полоса APXX-0727-1865IR — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
