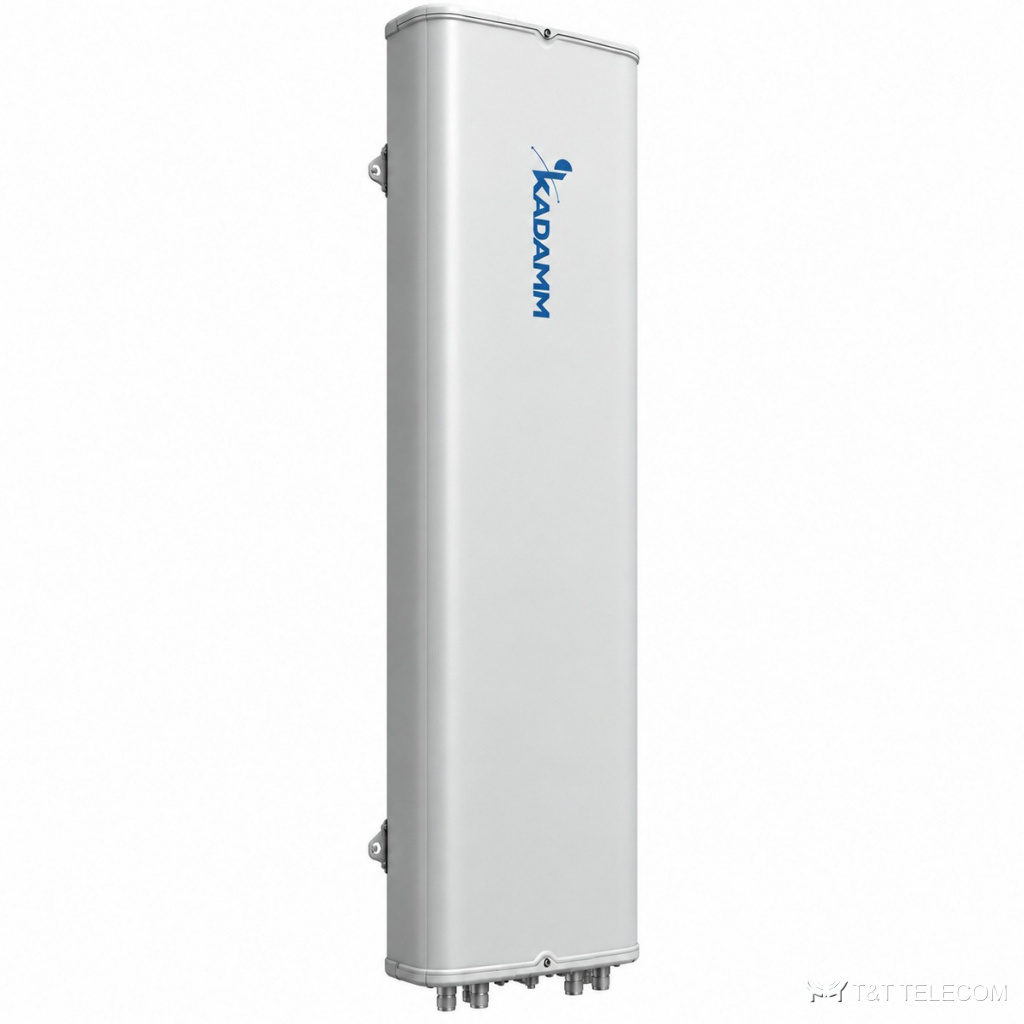

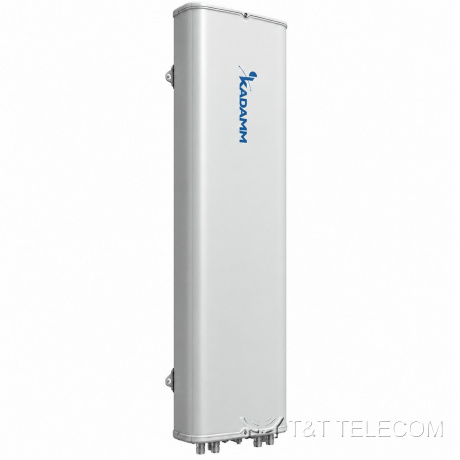

KADAMM APXX-0708-1670IR — секторная антенна базовой станции 703–803 МГц, 15,5 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-0708-1670IR: секторная панельная антенна для базовой станции. На мачте или крыше APXX-0708-1670IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные APXX-0708-1670IR: полоса 703–803 МГц; усиление 15,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до ≥300 Вт.
Где применяют
- Сельские и трассовые соты, где нужна дальность — APXX-0708-1670IR.
- Добавление диапазонов на существующей площадке через порты APXX-0708-1670IR.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×703–803 МГц |
| Коэффициент усиления, дБи | 15,5 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | ≥300 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1595 × 499 × 164 мм |
| Размеры упаковки | 1840 × 590 × 310 мм |
| Масса антенны | 21 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 200 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–12° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой APXX-0708-1670IR — 703–803 МГц.
- Усиление APXX-0708-1670IR — 15,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-0708-1670IR: в горизонтальной плоскости 65°.
- Наклон луча APXX-0708-1670IR: 2–12°.
- Разъёмы APXX-0708-1670IR — 4×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж APXX-0708-1670IR: Ø50–Ø115 мм.
- Габариты и масса APXX-0708-1670IR: 1595 × 499 × 164 мм, 21 кг.
Поставка и документы
KADAMM APXX-0708-1670IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится APXX-0708-1670IR?
Ø.50–Ø115 мм
Что нужно для подбора APXX-0708-1670IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-0708-1670IR.
Какие частоты поддерживает APXX-0708-1670IR?
Рабочая полоса APXX-0708-1670IR — 703–803 МГц.
