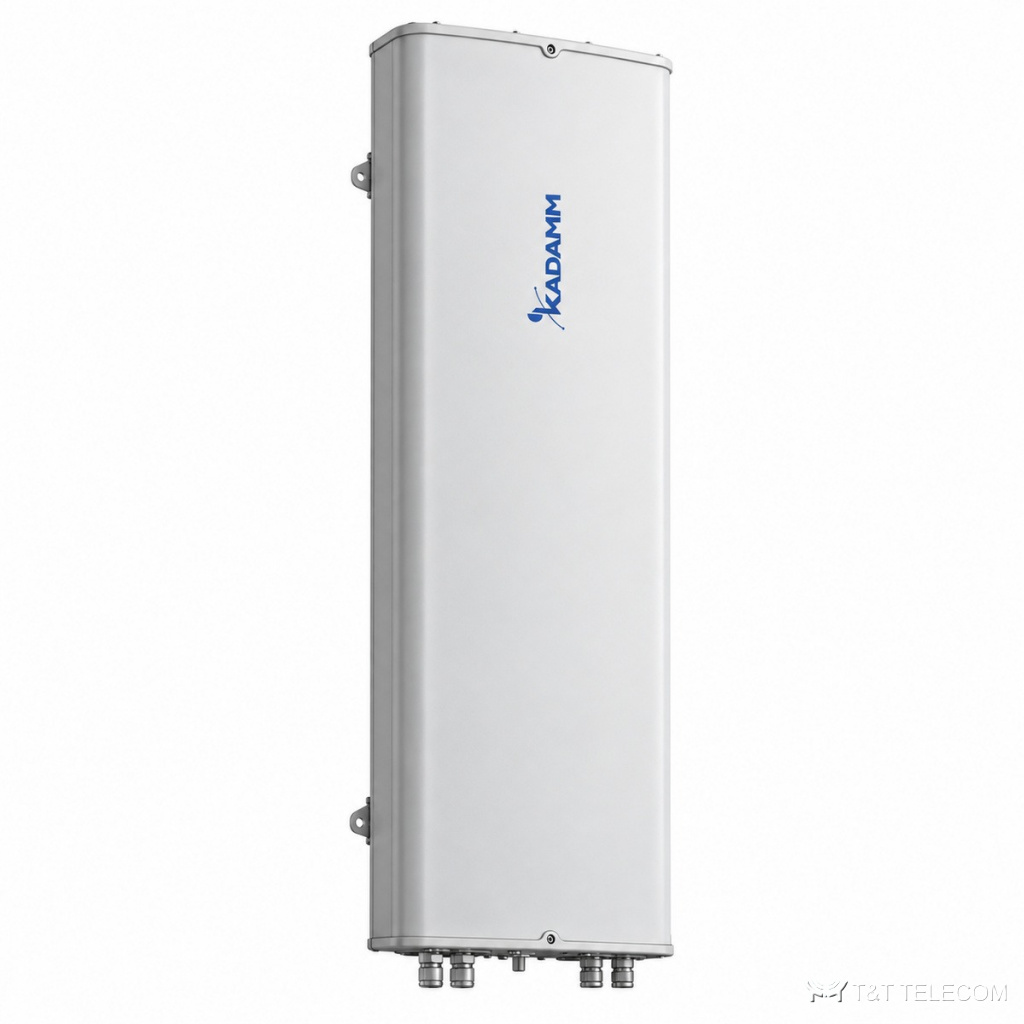

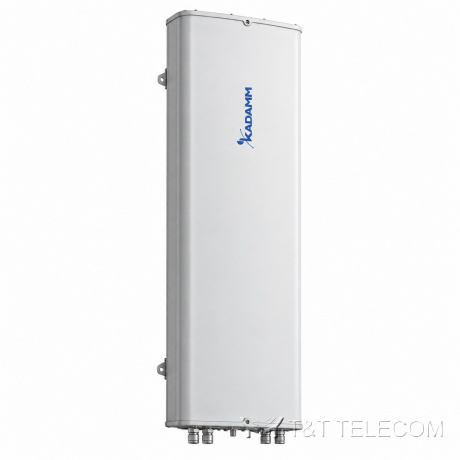

KADAMM APXX-0708-1470IR — секторная антенна базовой станции 703–803 МГц, 14 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-0708-1470IR: секторная панельная антенна для базовой станции. APXX-0708-1470IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные APXX-0708-1470IR: полоса 703–803 МГц; усиление 14 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×7-16 DIN; мощность до 300 Вт.
Где применяют
- Макросоты городских и пригородных сетей — APXX-0708-1470IR в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APXX-0708-1470IR.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2×703–803 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Поляризация | ±45° |
| Электрический наклон | 0–14° |
| КСВН | ≤1,5 |
| Развязка между входами, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
| Протокол RET | встроенный RET(AISG2.0/3GPP) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1350 × 499 × 164 мм |
| Размеры упаковки | 1590 × 590 × 310 мм |
| Масса антенны | 18,5 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APXX-0708-1470IR — 703–803 МГц.
- Усиление APXX-0708-1470IR — 14 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-0708-1470IR: в горизонтальной плоскости 65°.
- Наклон луча APXX-0708-1470IR: 0–14°.
- Под разъёмы APXX-0708-1470IR (4×7-16 DIN) подбирают джамперы и переходы.
- Монтаж APXX-0708-1470IR: Ø50–Ø115 мм.
- Габариты и масса APXX-0708-1470IR: 1350 × 499 × 164 мм, 18,5 кг.
Поставка и документы
Подберём KADAMM APXX-0708-1470IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APXX-0708-1470IR?
Ø.50–Ø115 мм
Что нужно для подбора APXX-0708-1470IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-0708-1470IR.
Какие частоты поддерживает APXX-0708-1470IR?
Рабочая полоса APXX-0708-1470IR — 703–803 МГц.
