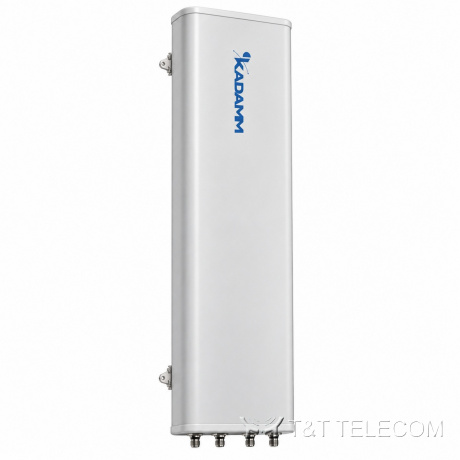

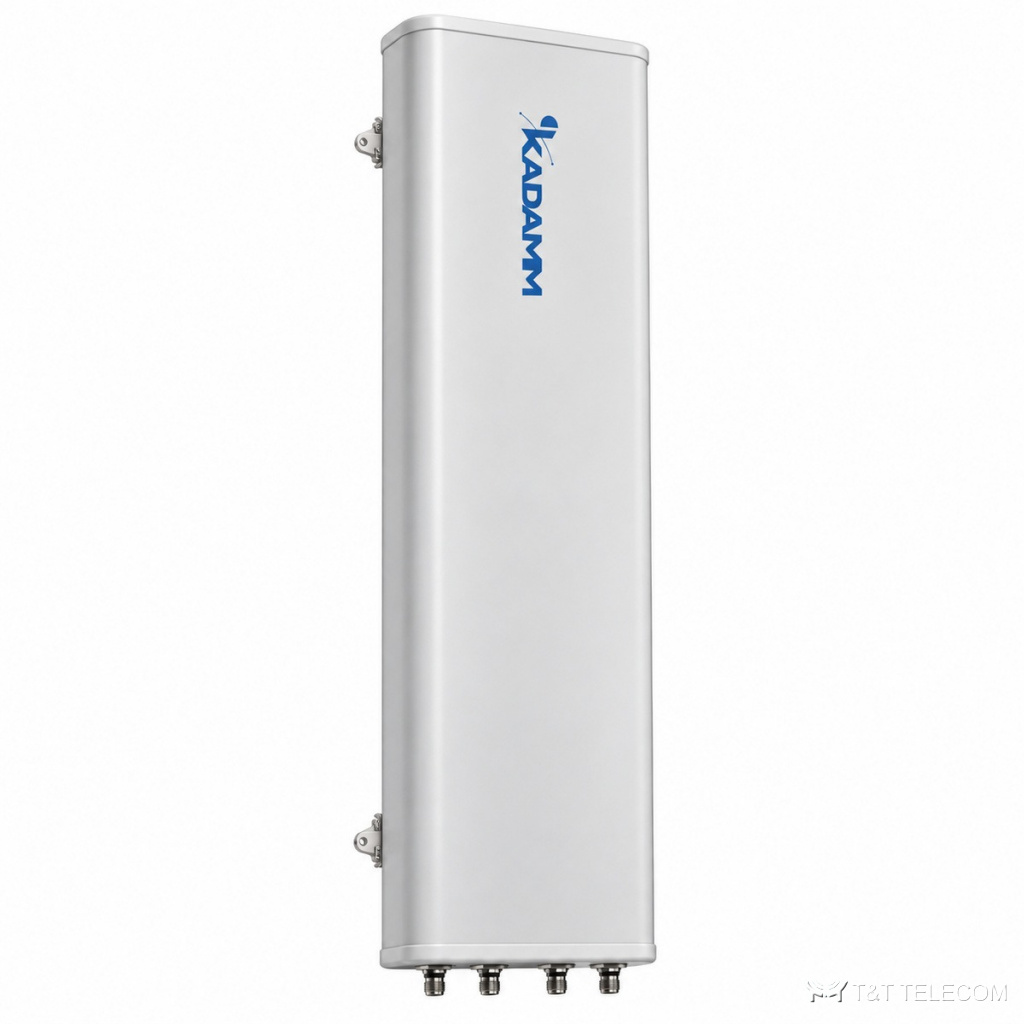

KADAMM APXX-0304-1278 — секторная антенна базовой станции 300–350 МГц, 11,5 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APXX-0304-1278: панельная антенна малой соты с фиксированным наклоном. Задача APXX-0304-1278 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры APXX-0304-1278: полоса 300–350 МГц; усиление 11,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×N; мощность до 500( при 50°C) Вт.
Область применения
- Сельские и трассовые соты, где нужна дальность — APXX-0304-1278.
- Добавление диапазонов на существующей площадке через порты APXX-0304-1278.
Технические характеристики
| Параметр | 300–320 МГц | 320–350 МГц |
|---|---|---|
| Диапазон частот | 2×300–350 МГц | |
| Коэффициент усиления, дБи | 11 | 11,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 78° | 75° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 44° | 42° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 | ≥22 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) | |
| Поляризация | ±45° | |
| Электрический наклон | 0° | |
| КСВН | ≤1,5 | |
| Развязка между входами, дБ | ≥28 | |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−120 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 500( при 50°C) Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2200 × 450 × 145 мм |
| Размеры упаковки | 2450 × 525 × 260 мм |
| Масса антенны | 23,5 кг |
| Масса монтажного комплекта | 4 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | 0–10° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APXX-0304-1278 — 300–350 МГц.
- Усиление APXX-0304-1278 — 11,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APXX-0304-1278: в горизонтальной плоскости 65°, в вертикальной 44° / 42°.
- Наклон луча APXX-0304-1278: 0°.
- Разъёмы APXX-0304-1278 — 4×N; кабельные сборки готовят под них заранее.
- Монтаж APXX-0304-1278: Ø50–Ø115 мм.
- Габариты и масса APXX-0304-1278: 2200 × 450 × 145 мм, 23,5 кг.
Поставка и документы
KADAMM APXX-0304-1278 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у APXX-0304-1278?
11,5 дБи. Ширина луча — 65°.
Как крепится APXX-0304-1278?
Ø.50–Ø115 мм
Что нужно для подбора APXX-0304-1278?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APXX-0304-1278.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM APXX-0304-1278 — техническое описание 518.85 КБ
