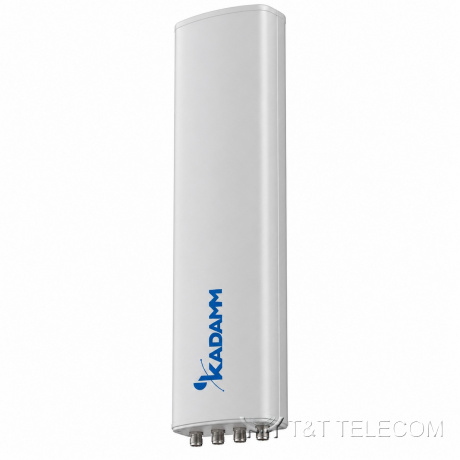

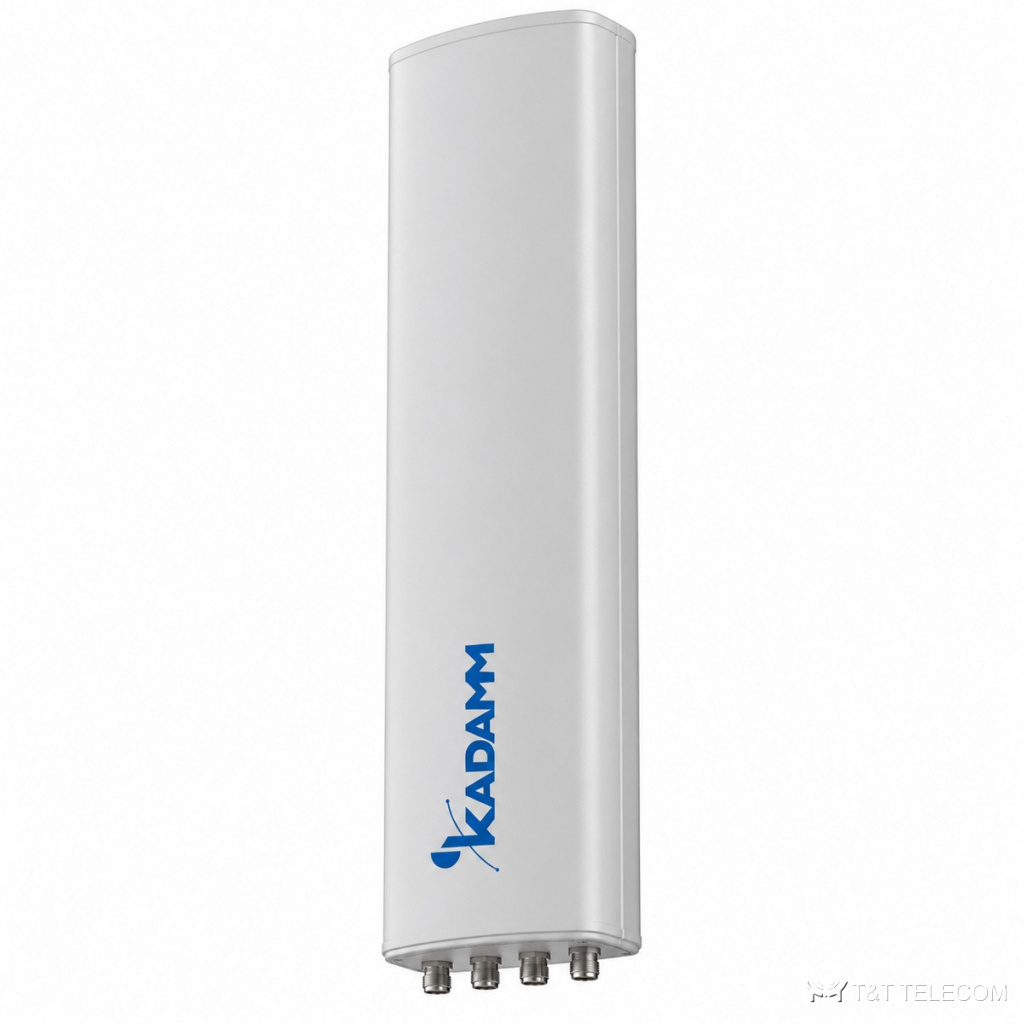

KADAMM APX8-1727-1870IR — секторная антенна базовой станции 1710–2690 МГц, 18,1 дБи, 8 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX8-1727-1870IR — секторная панельная антенна для базовой станции. На мачте или крыше APX8-1727-1870IR закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о APX8-1727-1870IR: полоса 1710–2690 МГц; усиление 18,1 дБи; ширина луча 64°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 250 Вт.
Где применяют
- Полоса APX8-1727-1870IR охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — APX8-1727-1870IR.
- Модернизация площадок: замена старых антенн на APX8-1727-1870IR без смены опоры.
Технические характеристики
| Параметр | 1710–1880 МГц | 1920–2170 МГц | 2300–2490 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 4×1710–2690 МГц | |||
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,1 ± 0,7 | 17,7 ± 0,6 | 17,8 ± 0,6 | 18,0 ± 0,7 |
| Коэффициент усиления, дБи | 17,2 | 17,8 | 17,9 | 18,1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 5° | 64 ± 5° | 63 ± 5° | 60 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 6,8 ± 0,5° | 5,9 ± 0,5° | 5,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Электрический наклон | 2–12° | |||
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Развязка между входами, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 250 Вт | |||
| Протокол RET | встроенный RET (AISG2.0/3GPP) | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1410×480×175 мм |
| Размеры упаковки | 1625×550×255 мм |
| Масса антенны | 21,5 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 891 / 291 / 1003 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø114 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APX8-1727-1870IR — 1710–2690 МГц.
- Усиление APX8-1727-1870IR — 18,1 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX8-1727-1870IR: в горизонтальной плоскости 64°, в вертикальной 7,5 ± 0,5° / 6,8 ± 0,5° / 5,9 ± 0,5° / 5,3 ± 0,5°.
- Наклон луча APX8-1727-1870IR: 2–12°.
- Под разъёмы APX8-1727-1870IR (8×4.3-10) подбирают джамперы и переходы.
- Монтаж APX8-1727-1870IR: Ø50–Ø114 мм; ветровая нагрузка 891 / 291 / 1003 Н.
- Габариты и масса APX8-1727-1870IR: 1410×480×175 мм, 21,5 кг.
Поставка и документы
Подберём KADAMM APX8-1727-1870IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APX8-1727-1870IR?
Ø.50–Ø114 мм
Что нужно для подбора APX8-1727-1870IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX8-1727-1870IR.
Какие частоты поддерживает APX8-1727-1870IR?
Рабочая полоса APX8-1727-1870IR — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
