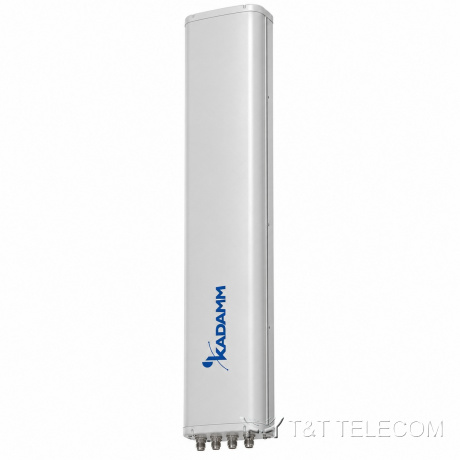

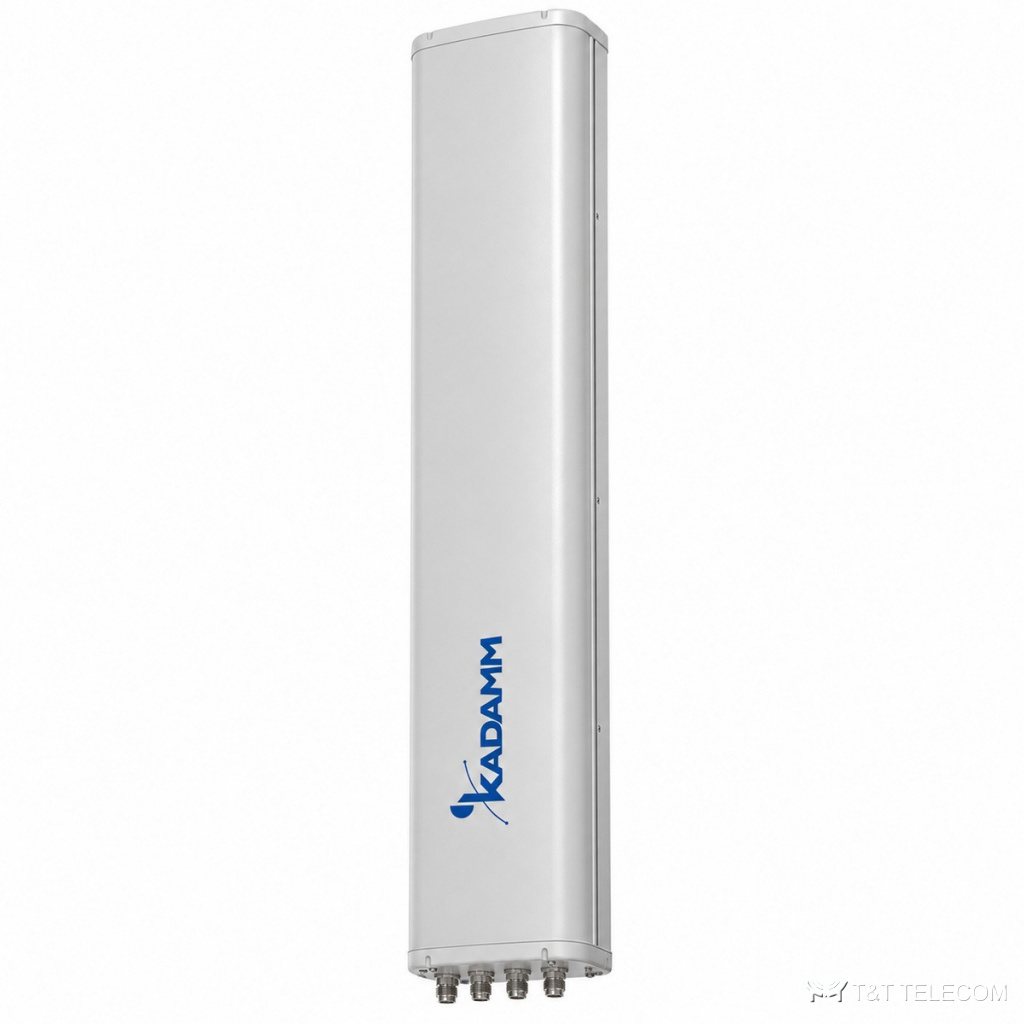

KADAMM APX8-0727-1868IR — секторная антенна базовой станции 698–2690 МГц, 17,5 дБи, 8 портов

KADAMM APX8-0727-1868IR — секторная антенна базовой станции 698–2690 МГц, 17,5 дБи, 8 портов
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APX8-0727-1868IR — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM APX8-0727-1868IR — секторная панельная антенна для базовой станции. Задача APX8-0727-1868IR — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о APX8-0727-1868IR: полоса 698–960 МГц и 1710–2690 МГц; усиление 17,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 300 Вт.

Для каких задач

  • Через APX8-0727-1868IR работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
  • Макросоты городских и пригородных сетей — APX8-0727-1868IR в секторах базовой станции.
  • Добавление диапазонов на существующей площадке через порты APX8-0727-1868IR.

Технические характеристики

Массив R1: 698–960 МГц

Параметр698–824 МГц824–894 МГц880–960 МГц
Поляризация±45°
Коэффициент усиления, дБи1616,517
Ширина ДН по уровню −3 дБ, горизонтальная плоскость68°65°62°
Ширина ДН по уровню −3 дБ, вертикальная плоскость9,5°8,5°7,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥25
Поляризационная развязка (кроссполяризационная), дБ≥15 ( ± 60≥8)
Электрический наклон2–10°
КСВНменее 1,5
Входное сопротивление50 Ом
Максимальная мощность на порт300 Вт
Блок RETKRCU20D-4

Массив Y1/Y2/Y3: 3×1710–2690 МГц

Параметр1710–1920 МГц1920–2170 МГц2300–2690 МГц
Поляризация±45°
Коэффициент усиления, дБи16,51717,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость65°63°60°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7,5°6,5°5,5°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥25
Поляризационная развязка (кроссполяризационная), дБ≥15 ( ± 60≥8)
Электрический наклон2–10°
КСВНменее 1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт
Блок RETKRCU20D-4

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы8 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)2490 × 385 × 138 мм
Размеры упаковки2740 × 460 × 275 мм
Масса антенны27() кг
Масса монтажного комплекта4() кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)1070 / 479 / 1337 Н
Максимальная скорость ветра60 м/с
Материал радомаНепластифицированный ПВХ (uPVC)
Механический наклон0–10°
Рабочая температура−40…+60 °C
Крепление на трубуØ50–Ø115 мм

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы APX8-0727-1868IR: 698–960 МГц и 1710–2690 МГц.
  • Коэффициент усиления APX8-0727-1868IR — 17,5 дБи; больше усиление — уже луч.
  • Ширина луча APX8-0727-1868IR: в горизонтальной плоскости 65°, в вертикальной 9,5° / 8,5° / 7,5°.
  • Наклон луча APX8-0727-1868IR: 2–10°.
  • Разъёмы APX8-0727-1868IR — 8×4.3-10; кабельные сборки готовят под них заранее.
  • Монтаж APX8-0727-1868IR: Ø50–Ø115 мм; ветровая нагрузка 1070 / 479 / 1337 Н.
  • Габариты и масса APX8-0727-1868IR: 2490 × 385 × 138 мм, 27() кг.

Поставка и документы

KADAMM APX8-0727-1868IR поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какие частоты поддерживает APX8-0727-1868IR?
Рабочая полоса APX8-0727-1868IR — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.

Какой разъём у APX8-0727-1868IR?
8×4.3-10. Другие исполнения — уточняйте при заказе.

Какое усиление у APX8-0727-1868IR?
17,5 дБи. Ширина луча — 65°.
