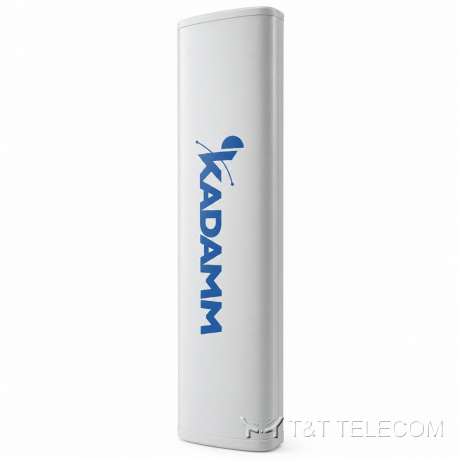

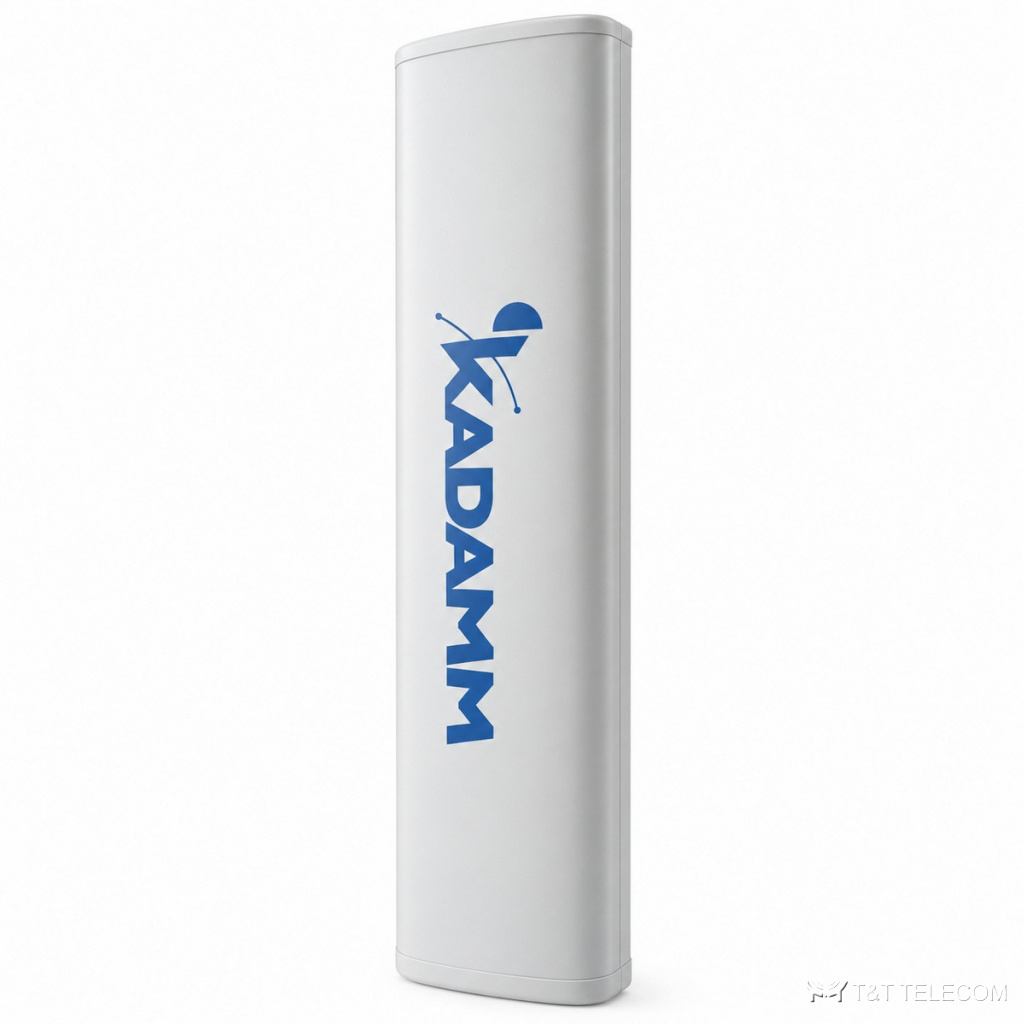

KADAMM APX8-0727-1867IR — секторная антенна базовой станции 694–960/1695–2690 МГц, 18 дБи, 8 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX8-0727-1867IR: секторная панельная антенна для базовой станции. APX8-0727-1867IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры APX8-0727-1867IR: полоса 694–960 МГц и 1695–2690 МГц; усиление 18,2 дБи; ширина луча 66°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 250 Вт.
Для каких задач
- Полоса APX8-0727-1867IR охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX8-0727-1867IR.
- Добавление диапазонов на существующей площадке через порты APX8-0727-1867IR.
Технические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–803 МГц | 790–894 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 14,1 ± 0,5 | 14,8 ± 0,5 | 15,3 ± 0,5 |
| Коэффициент усиления, дБи | 14,5 | 15,0 | 15,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 66 ± 5° | 64 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15 ± 1,5° | 13,8 ± 1,2° | 12,5 ± 1,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | ||
| Подавление первого бокового лепестка, дБ | более 16 | ||
Массив Y1/Y2: 2×1695–2690 МГц
| Параметр | 1695–1990 МГц | 1920–2200 МГц | 2300–2490 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,5 | 17,3 ± 0,5 | 17,6 ± 0,5 | 18,1 ± 0,5 |
| Коэффициент усиления, дБи | 17,0 | 17,4 | 17,7 | 18,2 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 18 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 17 | |||
| Электрический наклон | 2–12° | |||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–14° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥25 |
| Развязка между входами, дБ | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
Исполнения
| Артикул |
|---|
| KADAMM APX8-0727-1867IR |
| KADAMM APX8-0727-1867IR-2 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1495 × 446 × 165 мм |
| Размеры упаковки | 1710 × 535 × 270 мм |
| Масса антенны | 21,8 кг |
| Масса монтажного комплекта | 4,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 922 / 180 / 973 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APX8-0727-1867IR — 694–960 МГц и 1695–2690 МГц.
- Усиление APX8-0727-1867IR — 18,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX8-0727-1867IR: в горизонтальной плоскости 66°, в вертикальной 15 ± 1,5° / 13,8 ± 1,2° / 12,5 ± 1,0°.
- Наклон луча APX8-0727-1867IR: 2–14° / 2–12°.
- Разъёмы APX8-0727-1867IR — 8×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж APX8-0727-1867IR: Ø50–Ø115 мм; ветровая нагрузка 922 / 180 / 973 Н.
- Габариты и масса APX8-0727-1867IR: 1495 × 446 × 165 мм, 21,8 кг.
Поставка и документы
Поставляем KADAMM APX8-0727-1867IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится APX8-0727-1867IR?
Ø.50–Ø115 мм
Что нужно для подбора APX8-0727-1867IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX8-0727-1867IR.
Какие частоты поддерживает APX8-0727-1867IR?
Рабочая полоса APX8-0727-1867IR — 694–960 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM APX8-0727-1867IR — техническое описание 558.59 КБ
