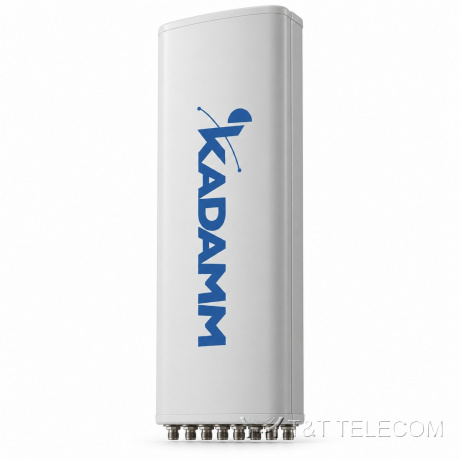

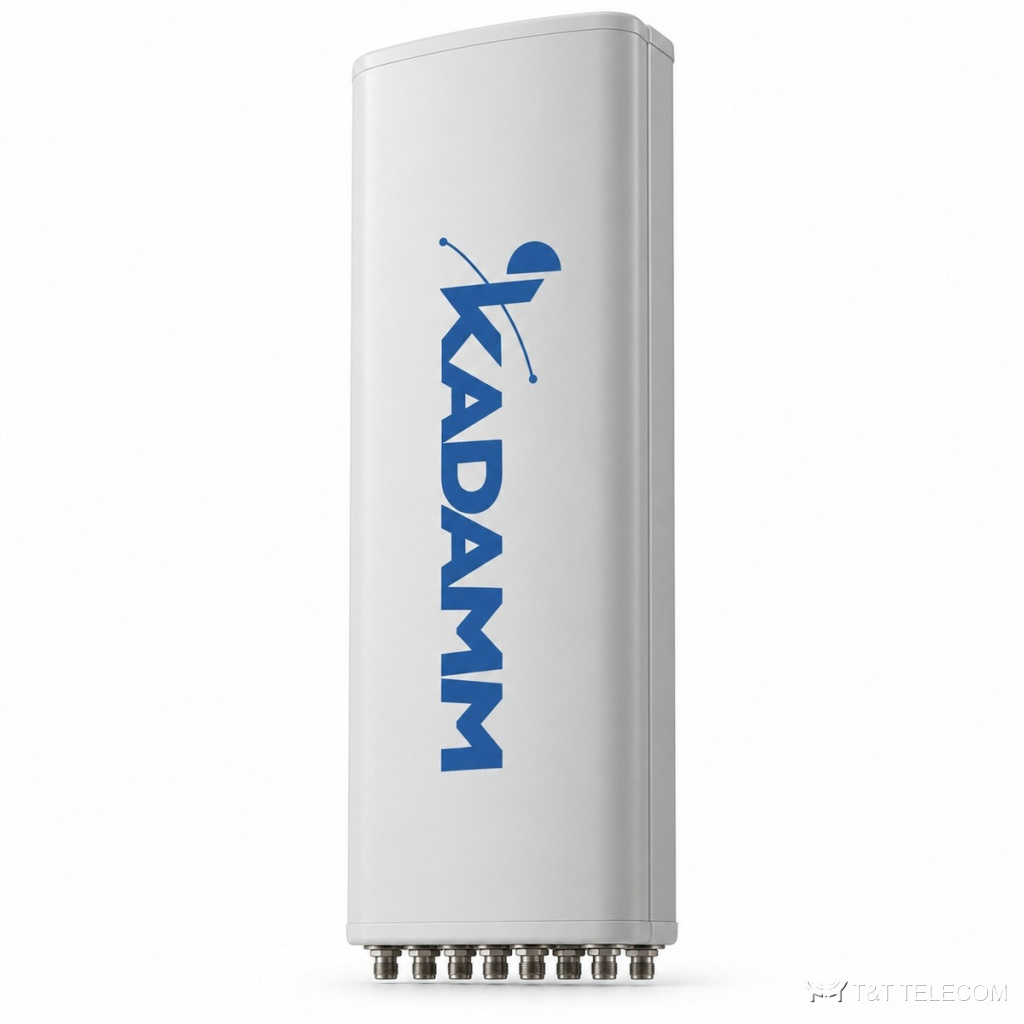

KADAMM APX8-0727-1866IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 18 дБи, 8 портов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APX8-0727-1866IR — секторная панельная антенна для базовой станции. APX8-0727-1866IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о APX8-0727-1866IR: полоса 690–960 МГц и 1695–2690 МГц; усиление 18,2 дБи; ширина луча 62°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 250 Вт.
Для каких задач
- Диапазоны APX8-0727-1866IR: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — APX8-0727-1866IR в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты APX8-0727-1866IR.
Технические характеристики
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–806 МГц | 790–894 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 15,4 ± 0,9 | 15,9 ± 0,9 | 16,4 ± 0,9 |
| Коэффициент усиления, дБи | 15,5 | 16,0 | 16,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 3° | 61 ± 3° | 58 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,0 ± 1,1° | 9,8 ± 0,9° | 9,2 ± 0,9° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 30 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 18 | ||
| Электрический наклон | 2–12° | ||
Массив Y1/Y2: 2×1695–2690 МГц
| Параметр | 1695–1990 МГц | 1920–2200 МГц | 2300–2490 МГц | 2500–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,1 ± 0,9 | 17,7 ± 0,9 | 17,2 ± 0,9 | 18,1 ± 0,9 |
| Коэффициент усиления, дБи | 17,0 | 17,5 | 18,0 | 18,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 3° | 63 ± 3° | 60 ± 3° | 60 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 1° | 6,5 ± 1° | 6,2 ± 1° | 6,0 ± 1° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 30 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 18 | |||
| Электрический наклон | 2–12° | |||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥28 |
| Развязка между входами, дБ | ≥28 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 1997 × 467 × 167 мм |
| Размеры упаковки | 2197 × 542 × 277 мм |
| Масса антенны | 32 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 860 / 965 / 380 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APX8-0727-1866IR: 690–960 МГц и 1695–2690 МГц.
- Усиление APX8-0727-1866IR — 18,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APX8-0727-1866IR: в горизонтальной плоскости 62°, в вертикальной 10,0 ± 1,1° / 9,8 ± 0,9° / 9,2 ± 0,9°.
- Наклон луча APX8-0727-1866IR: 2–12°.
- Под разъёмы APX8-0727-1866IR (8×4.3-10) подбирают джамперы и переходы.
- Монтаж APX8-0727-1866IR: Ø50–Ø115 мм; ветровая нагрузка 860 / 965 / 380 Н.
- Габариты и масса APX8-0727-1866IR: 1997 × 467 × 167 мм, 32 кг.
Поставка и документы
Подберём KADAMM APX8-0727-1866IR под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает APX8-0727-1866IR?
Рабочая полоса APX8-0727-1866IR — 690–960 МГц и 1695–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у APX8-0727-1866IR?
8×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у APX8-0727-1866IR?
18,2 дБи. Ширина луча — 62°.
