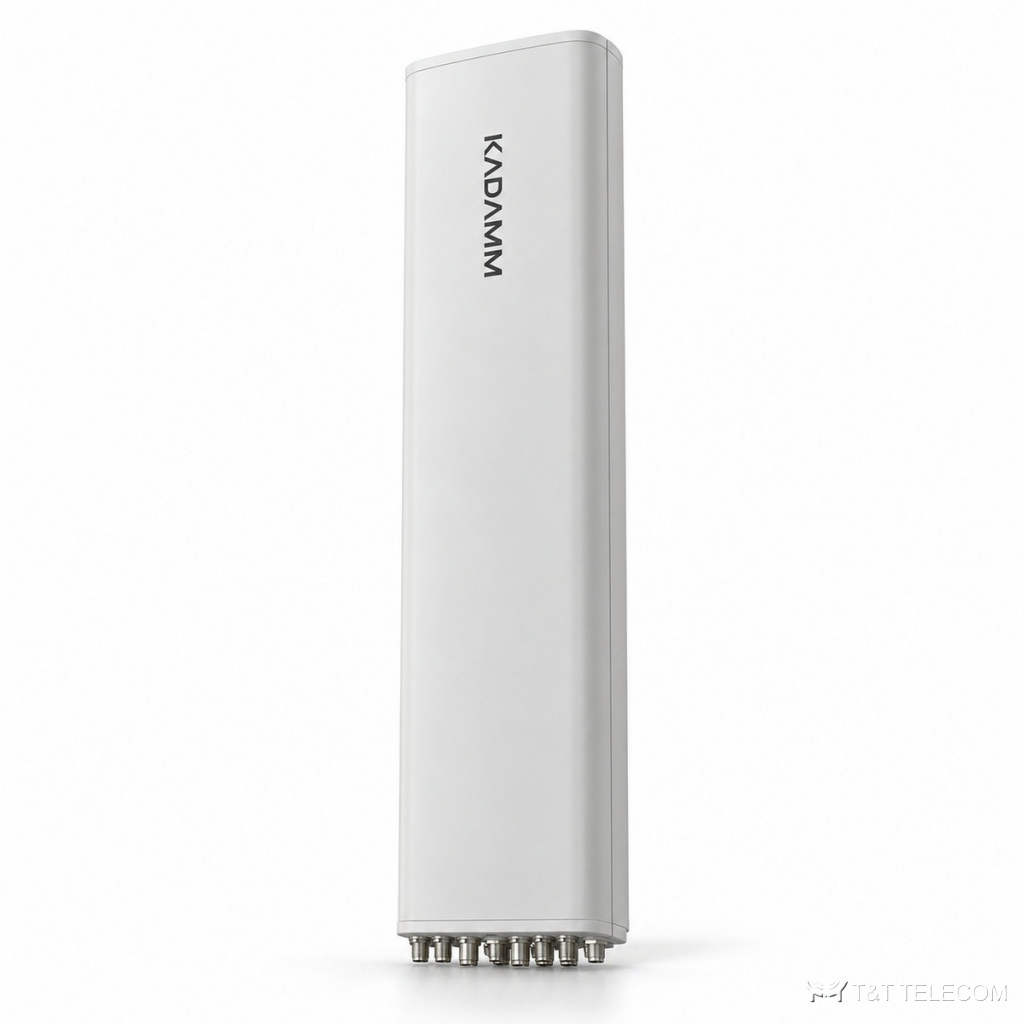

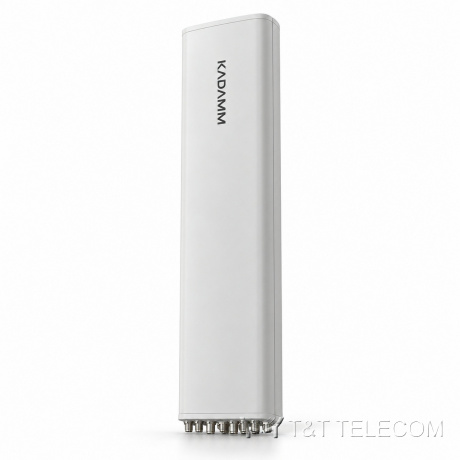

KADAMM APX8-0727-1865IR — секторная антенна базовой станции 690–960/1695–2690 МГц, 18 дБи, 8 портов
Многодиапазонные секторные антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APX8-0727-1865IR: секторная панельная антенна для базовой станции. APX8-0727-1865IR ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные APX8-0727-1865IR: полоса 690–960 МГц и 1695–2690 МГц; усиление 18,2 дБи; ширина луча 60°; поляризация ±45°; разъёмы 8×4.3-10; мощность до 200 Вт.
Для каких задач
- Полоса APX8-0727-1865IR охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — APX8-0727-1865IR.
- Модернизация площадок: замена старых антенн на APX8-0727-1865IR без смены опоры.
Технические характеристики
Массив R1/R2: 2×690–960 МГц
| Параметр | 690–806 МГц | 790–894 МГц | 880–960 МГц |
|---|---|---|---|
| Поляризация | ±45° | ||
| Усиление во всём диапазоне наклонов, дБи | 16,0 ± 0,9 | 16,7 ± 0,7 | 16,9 ± 0,7 |
| Коэффициент усиления, дБи | 16,1 | 16,8 | 17,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 6,5° | 58 ± 3,2° | 56 ± 5,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,8° | 7,9 ± 0,5° | 7,2 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | ||
| Электрический наклон | 2–12° | ||
Массив Y1/Y2: 2×1695–2690 МГц
| Параметр | 1695–1880 МГц | 1920–2170 МГц | 2300–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 17,1 ± 0,5 | 17,5 ± 0,5 | 17,8 ± 0,9 | 18,1 ± 0,8 |
| Коэффициент усиления, дБи | 17,3 | 17,5 | 18,0 | 18,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 6,5° | 61 ± 6,5° | 60 ± 7,5° | 58 ± 7,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,5° | 6,0 ± 0,5° | 5,2 ± 0,5° | 4,8 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 14 | более 15 |
| Электрический наклон | 2–12° | |||
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 2–12° |
| КСВН | ≤1,5 |
| Развязка между входами разных систем, дБ | ≥28 |
| Развязка между входами, дБ | ≥26 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
| Протокол RET | встроенный RET (AISG2.0/3GPP) |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 8 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 2497 × 467 × 167 мм |
| Размеры упаковки | 2697 × 542 × 292 мм |
| Масса антенны | 35,5 кг |
| Масса монтажного комплекта | 9 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1080 / 475 / 1205 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы APX8-0727-1865IR: 690–960 МГц и 1695–2690 МГц.
- Коэффициент усиления APX8-0727-1865IR — 18,2 дБи; больше усиление — уже луч.
- Ширина луча APX8-0727-1865IR: в горизонтальной плоскости 60°, в вертикальной 8,8 ± 0,8° / 7,9 ± 0,5° / 7,2 ± 0,7°.
- Наклон луча APX8-0727-1865IR: 2–12°.
- Под разъёмы APX8-0727-1865IR (8×4.3-10) подбирают джамперы и переходы.
- Монтаж APX8-0727-1865IR: Ø50–Ø115 мм; ветровая нагрузка 1080 / 475 / 1205 Н.
- Габариты и масса APX8-0727-1865IR: 2497 × 467 × 167 мм, 35,5 кг.
Поставка и документы
Поставляем KADAMM APX8-0727-1865IR по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APX8-0727-1865IR?
18,2 дБи. Ширина луча — 60°.
Как крепится APX8-0727-1865IR?
Ø.50–Ø115 мм
Что нужно для подбора APX8-0727-1865IR?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APX8-0727-1865IR.
